7.2.2.2.5 輸入電容器 (CIN)
在輸入引腳和接地端之間需要一個低 ESR 鋁或鉭旁路電容器，防止在輸入端出現大電壓瞬變。此電容器必須使用短引線靠近 IC 放置。此外，所選輸入電容器的 RMS 電流額定值必須至少為直流負載電流的 ?。必須查看電容器制造商數據表，確保不超過此額定電流。圖 7-2 中所示曲線展示了幾個不同鋁電解電容器值的典型 RMS 電流額定值。需要并聯兩個或更多電容器的來增加最小總 RMS 電流額定值，進而滿足應用要求。

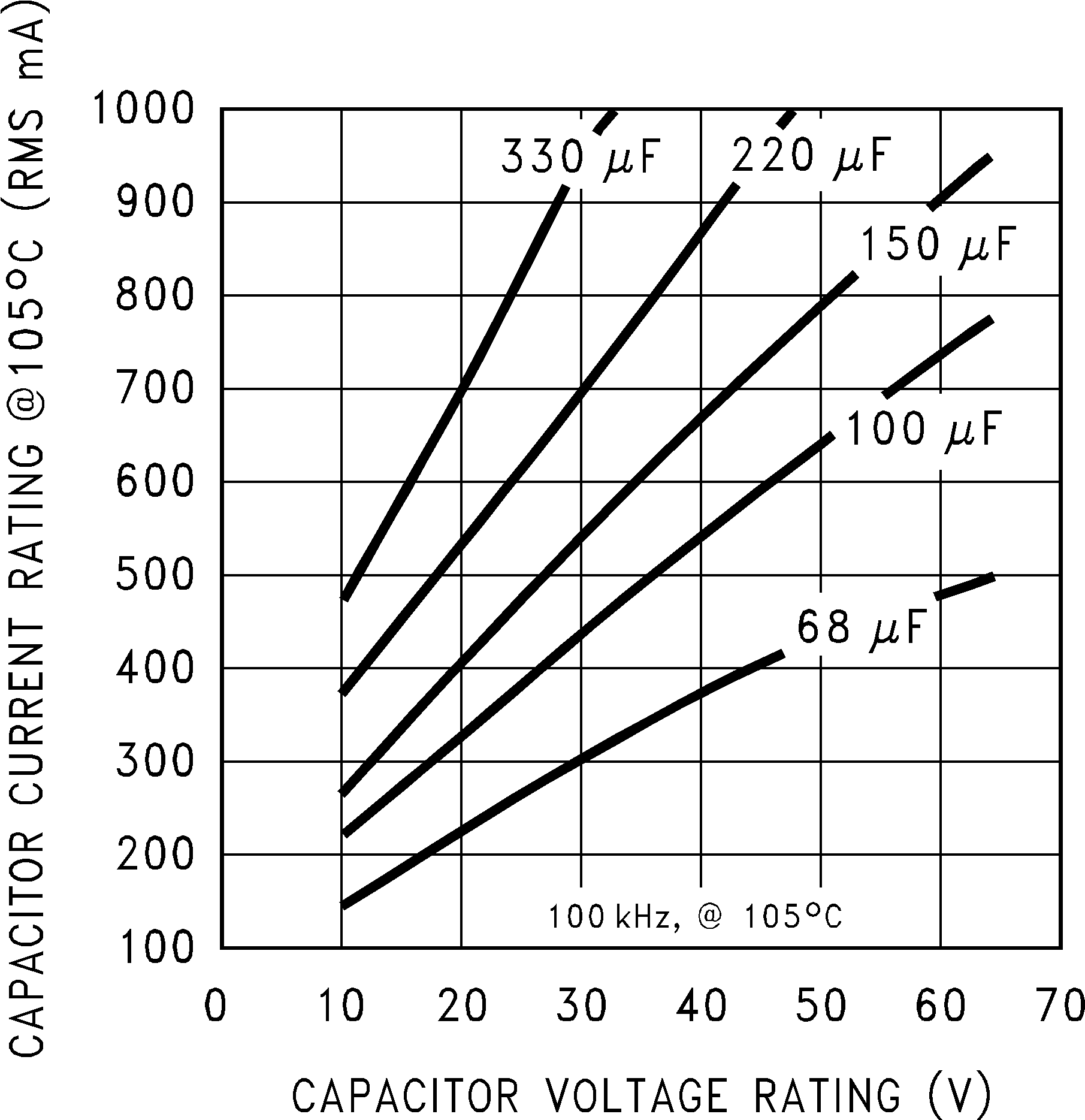

圖 7-6 低 ESR 電解電容器的 RMS 電流額定值（典型值）對于鋁電解電容器，其額定電壓必須至少為最大輸入電壓的 1.25 倍。如果使用了固體鉭電容器，則必須小心謹慎。鉭電容器額定電壓必須是最大輸入電壓的兩倍。表 7-10 和 表 7-5 展示了 AVX TPS 和 Sprague 594D 鉭電容器的建議應用電壓。TI 還建議由制造商對其進行浪涌電流測試。AVX 提供的 TPS 系列和 Sprague 提供的 593D 和 594D 系列均經過浪涌電流測試。另一種盡可能減小輸入電容器浪涌電流應力的方法是在輸入電源線上串聯一個小型電感器。
| 建議應用電壓 (1) | 電壓額定值 |
|---|---|
| 85°C RATING | |
| 3.3 | 6.3 |
| 5 | 10 |
| 10 | 20 |
| 12 | 25 |
| 15 | 35 |
| 建議應用電壓 (1) | 電壓額定值 |
|---|---|
| 85°C RATING | |
| 2.5 | 4 |
| 3.3 | 6.3 |
| 5 | 10 |
| 8 | 16 |
| 12 | 20 |
| 18 | 25 |
| 24 | 35 |
| 29 | 50 |
僅使用陶瓷電容器進行輸入旁路時請務必小心，因?yàn)檫@會在 VIN 引腳上引起嚴重的振鈴。輸入電容器的重要參數是輸入電壓額定值和 RMS 電流額定值。當最大輸入電壓為 28V 時，需要一個額定電壓至少為 35V (1.25 × VIN) 的鋁電解電容器。
降壓穩壓器的輸入電容器的 RMS 電流額定值要求約為直流負載電流的 ?。在此示例中，對于 500mA 負載，需要一個 RMS 電流額定值至少為 250mA 的電容器。可使用 圖 7-2 中所示曲線來選擇合適的輸入電容器。在曲線中，找到 35V 線，并注意哪些電容器值的 RMS 電流額定值大于 250mA。
對于穿孔設計，68μF、35V 電解電容器（Panasonic HFQ 系列、Nichicon PL 系列、Sanyo MV-GX 系列或等效產品）就足夠了。只要 RMS 紋波電流額定值足夠大，就可以使用其他類型或其他制造商的電容器。此外，對于完整的表面貼裝設計，可以考慮使用電解電容器，如 Sanyo CV-C 或 CV-BS、Nichicon WF 或 UR 以及 NIC Components NACZ 系列。
對于表面貼裝設計，可以使用固體鉭電容器，但務必關注電容器浪涌電流額定值和額定電壓。在本例中，查閱 表 7-5 的注釋 1 和 Sprague 594D 系列數據表，采用 Sprague 594D 15μF、50V 電容器即可滿足要求。
