7.2.2.3 應用曲線

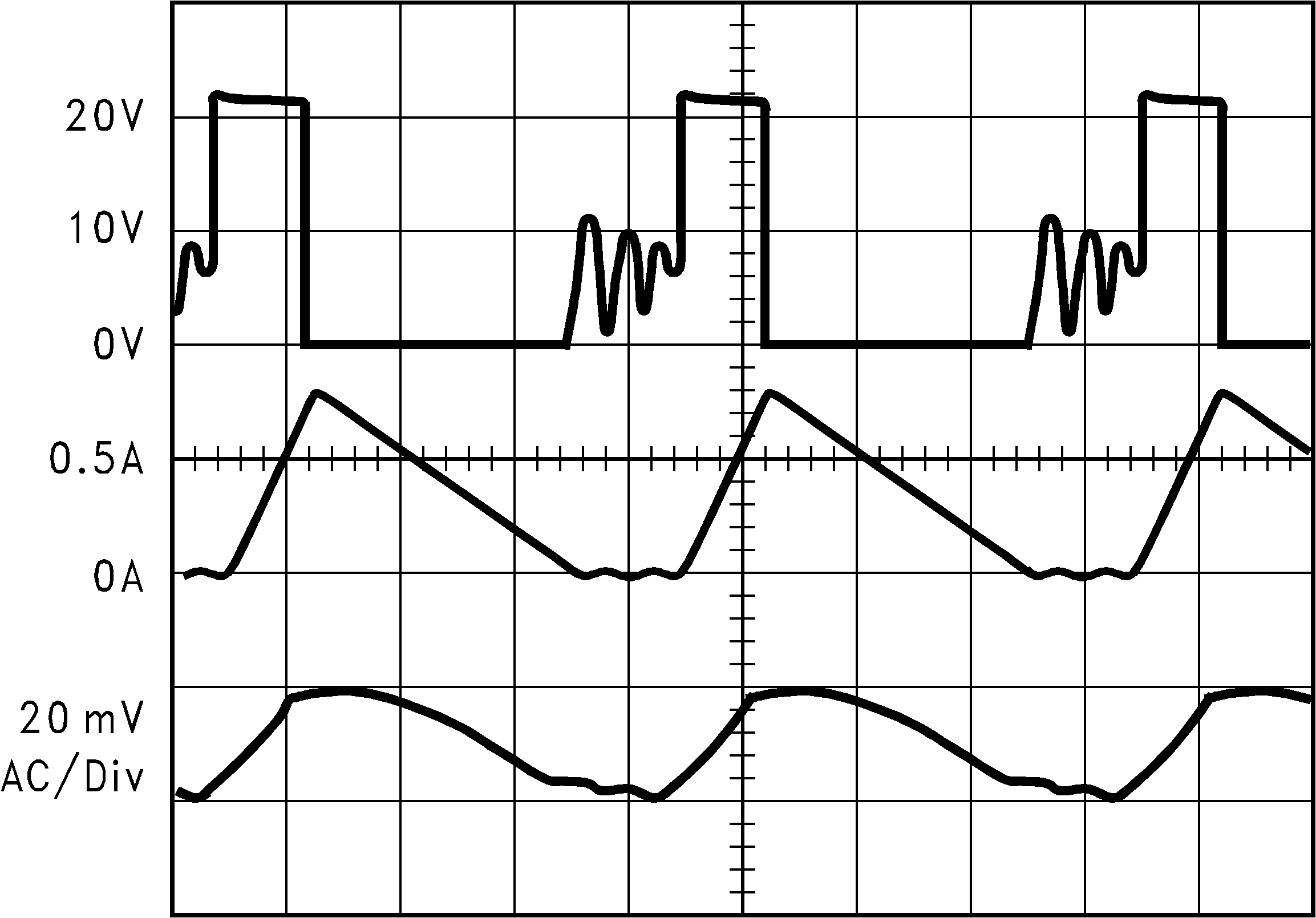

| 非連續模式開關波形 VIN = 20V，VOUT = 5V，ILOAD = 300mA，L = 15μH，COUT = 68μF (2×)，COUT ESR = 25mΩ | ||
| A：VSW 引腳電壓 = 10V/div | ||
| B：電感器電流 = 0.5A/div | ||
| C：輸出紋波電壓 = 20mV/div 交流耦合 |

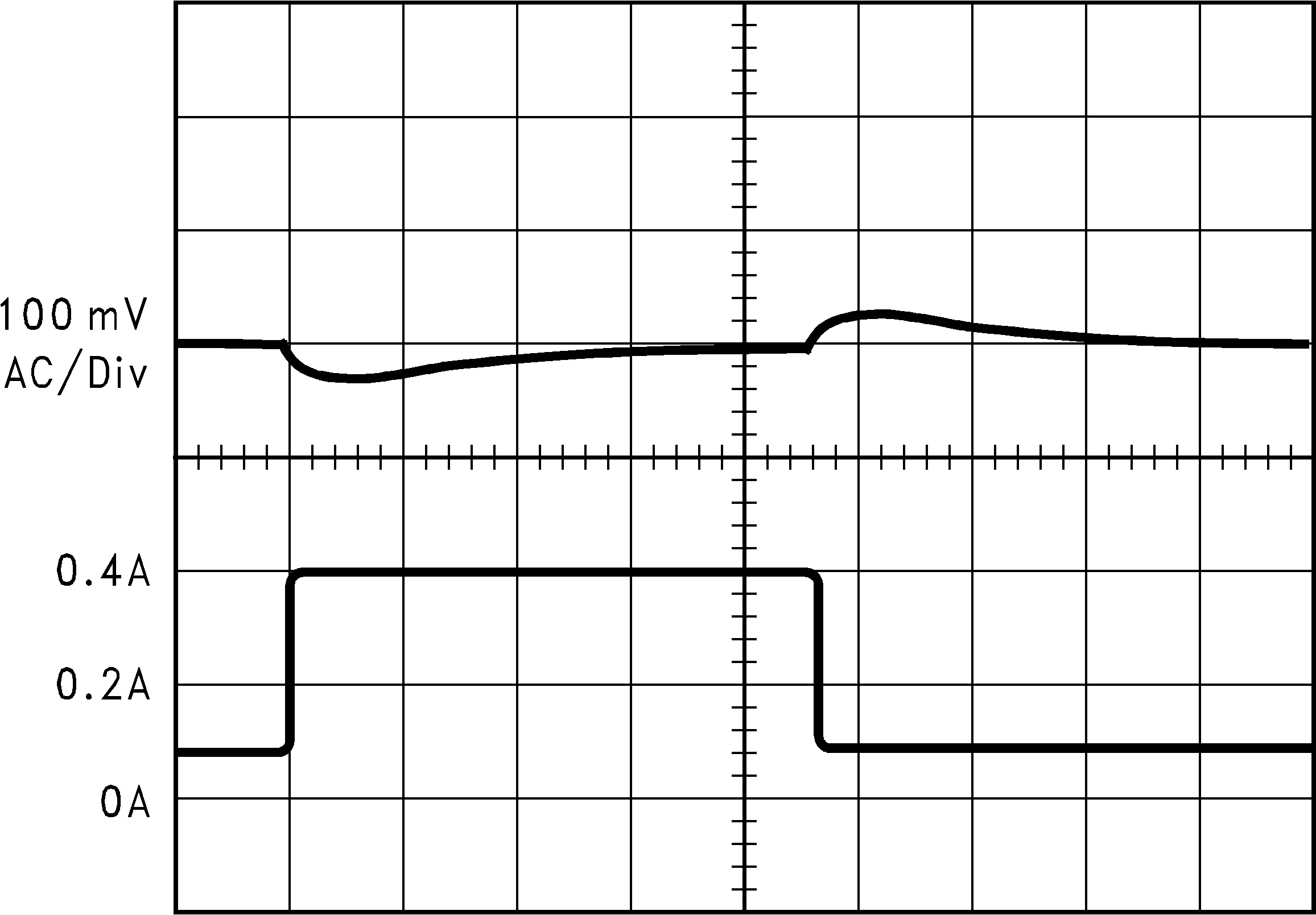

| 非連續模式的負載瞬態響應 VIN = 20V，VOUT = 5V，L = 47μH，COUT = 68μF，COUT ESR = 50mΩ | ||
| A：輸出電壓 = 100mV/div，交流耦合 | ||
| B：負載電流 = 100mA 至 400 mA 負載脈沖 |
