7.2.1.3 應用曲線

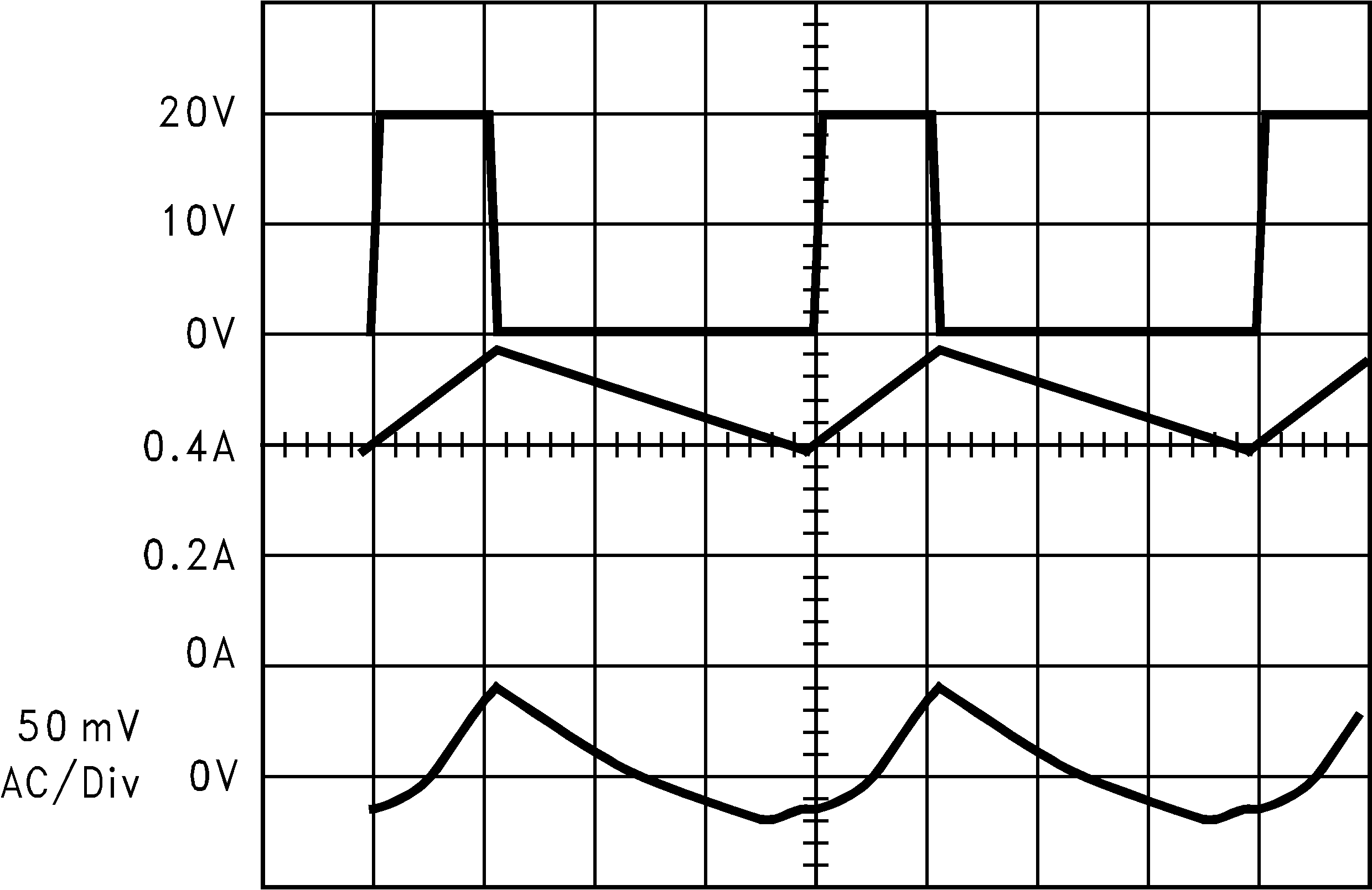

| 連續模式開關波形 VIN = 20V，VOUT = 5V，ILOAD = 500mA，L = 100μH，COUT = 100μF，COUT ESR = 0.1Ω | ||
| A：VSW 引腳電壓= 10V/div | ||
| B：電感器電流 = 0.2A/div | ||
| C：輸出紋波電壓 = 50mV/div 交流耦合 |

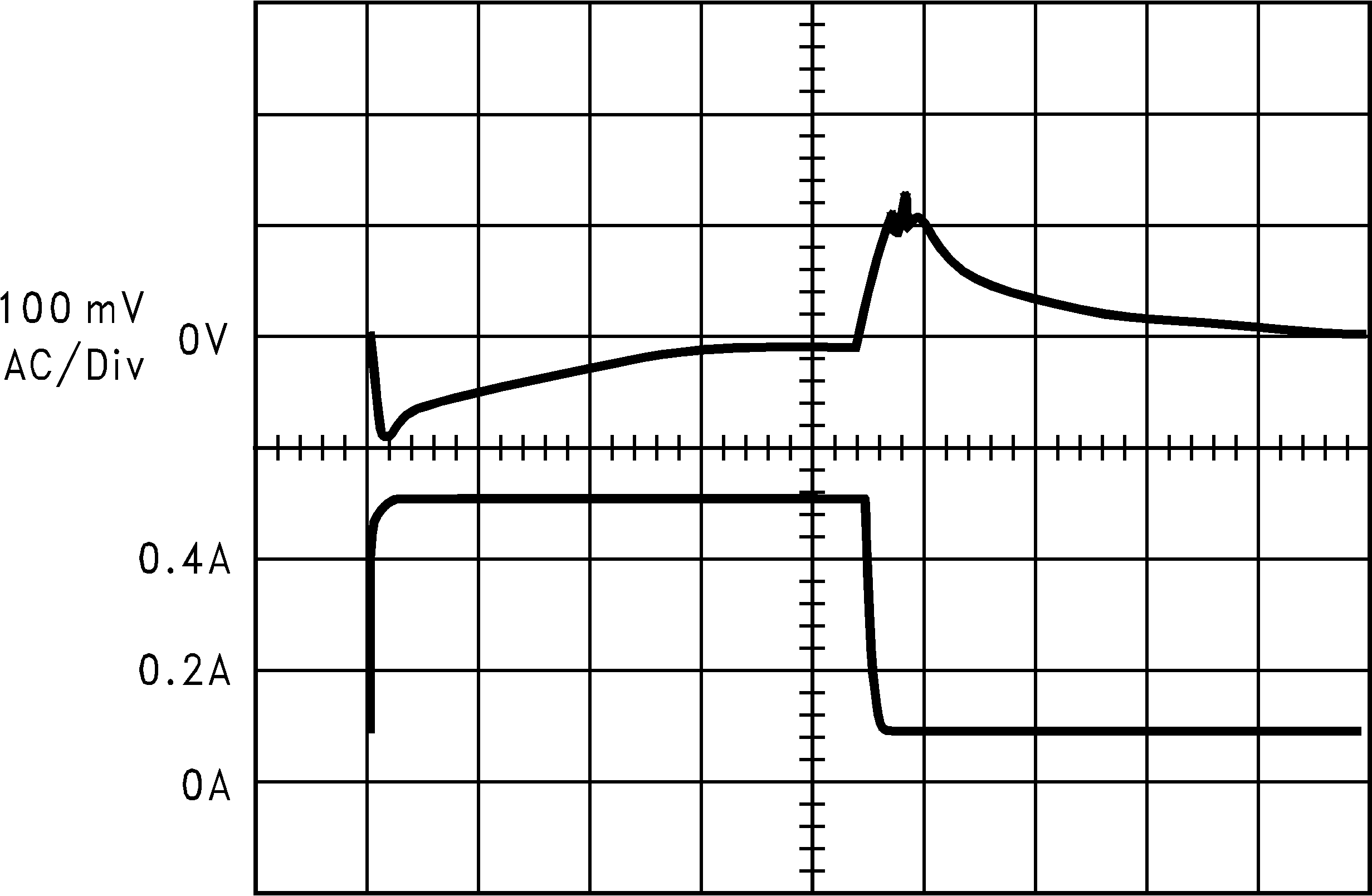

| 連續模式的負載瞬態響應 VIN = 20V，VOUT = 5V，L = 100μH，COUT = 100μF，COUT ESR = 0.1Ω | ||
| A：輸出電壓 = 100mV/div，交流耦合 | ||
| B：負載電流 = 100mA 至 500mA 負載脈沖 | ||
