ZHCSS97I September 1998 – June 2025 LM2674

PRODUCTION DATA

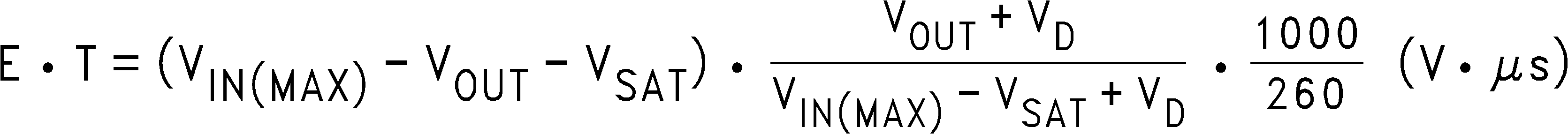

使用方程式 4 計算電感器電壓 ? 微秒常數 E ? T (V ? μs)。
方程式 4.
其中
- V_SAT = 內部開關飽和電壓 = 0.25V
- V_D = 二極管正向壓降 = 0.5V

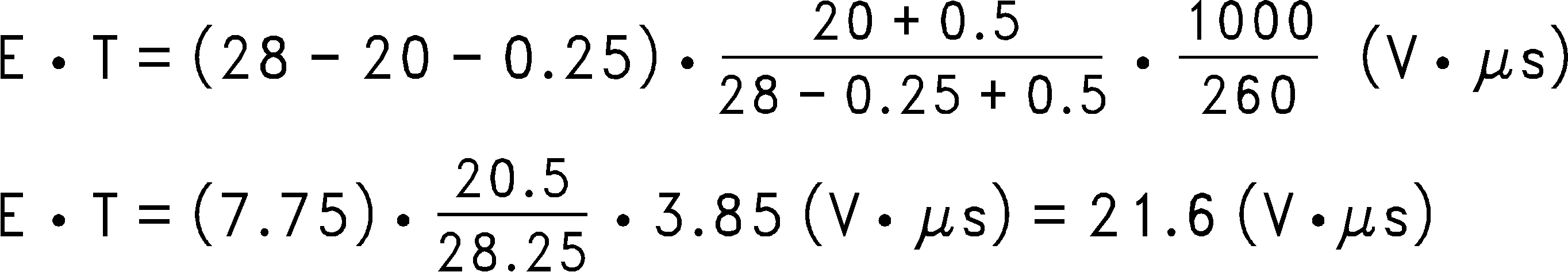

使用方程式 5 計算電感器電壓 ? 微秒常數 (E ? T)。
方程式 5.
使用上一個公式中的 E ? T 值，并將其與圖 7-13 中所示電感器值選型指南的垂直軸上的 E ? T 數字匹配。
E ? T = 21.6 (V ? μs)
在水平軸上，選擇最大負載電流。
I_LOAD(max) = 500mA
確定與 E ? T 值和最大負載電流值相交的電感區域。每個區域由電感值和電感器代碼 (LXX) 進行標識。
在圖 7-13 中所示的電感器值選型指南中，電感區域與 21.6 (V?μs) 水平線相交，500mA 垂直線為 100μH，電感器代碼為 L20。
從表 7-7 中列出的四個制造商器件型號中選擇合適的電感器。有關不同類型電感器的信息，請參閱固定輸出電壓設計過程中的電感器選型。
在表 7-7 中，找到 L20 行，然后從制造商器件型號列表中選擇電感器器件型號。

表 7-7 電感器制造商器件型號

電感器參考型號	電感 (μH)	電流 (A)	SCHOTT		RENCO		PULSE ENGINEERING		COILCRAFT（線藝）
電感器參考型號	電感 (μH)	電流 (A)	穿孔	表面貼裝	穿孔	表面貼裝	穿孔	表面貼裝	表面貼裝
L2	150	0.21	67143920	67144290	RL-5470-4	RL1500-150	PE-53802	PE-53802-S	DO1608-154
L3	100	0.26	67143930	67144300	RL-5470-5	RL1500-100	PE-53803	PE-53803-S	DO1608-104
L4	68	0.32	67143940	67144310	RL-1284-68-43	RL1500-68	PE-53804	PE-53804-S	DO1608-683
L5	47	0.37	67148310	67148420	RL-1284-47-43	RL1500-47	PE-53805	PE-53805-S	DO1608-473
L6	33	0.44	67148320	67148430	RL-1284-33-43	RL1500-33	PE-53806	PE-53806-S	DO1608-333
L7	22	0.52	67148330	67148440	RL-1284-22-43	RL1500-22	PE-53807	PE-53807-S	DO1608-223
L9	220	0.32	67143960	67144330	RL-5470-3	RL1500-220	PE-53809	PE-53809-S	DO3308-224
L10	150	0.39	67143970	67144340	RL-5470-4	RL1500-150	PE-53810	PE-53810-S	DO3308-154
L11	100	0.48	67143980	67144350	RL-5470-5	RL1500-100	PE-53811	PE-53811-S	DO3308-104
L12	68	0.58	67143990	67144360	RL-5470-6	RL1500-68	PE-53812	PE-53812-S	DO3308-683
L13	47	0.7	67144000	67144380	RL-5470-7	RL1500-47	PE-53813	PE-53813-S	DO3308-473
L14	33	0.83	67148340	67148450	RL-1284-33-43	RL1500-33	PE-53814	PE-53814-S	DO3308-333
L15	22	0.99	67148350	67148460	RL-1284-22-43	RL1500-22	PE-53815	PE-53815-S	DO3308-223
L18	220	0.55	67144040	67144420	RL-5471-2	RL1500-220	PE-53818	PE-53818-S	DO3316-224
L19	150	0.66	67144050	67144430	RL-5471-3	RL1500-150	PE-53819	PE-53819-S	DO3316-154
L20	100	0.82	67144060	67144440	RL-5471-4	RL1500-100	PE-53820	PE-53820-S	DO3316-104
L21	68	0.99	67144070	67144450	RL-5471-5	RL1500-68	PE-53821	PE-53821-S	DO3316-683
