8.3 應用曲線

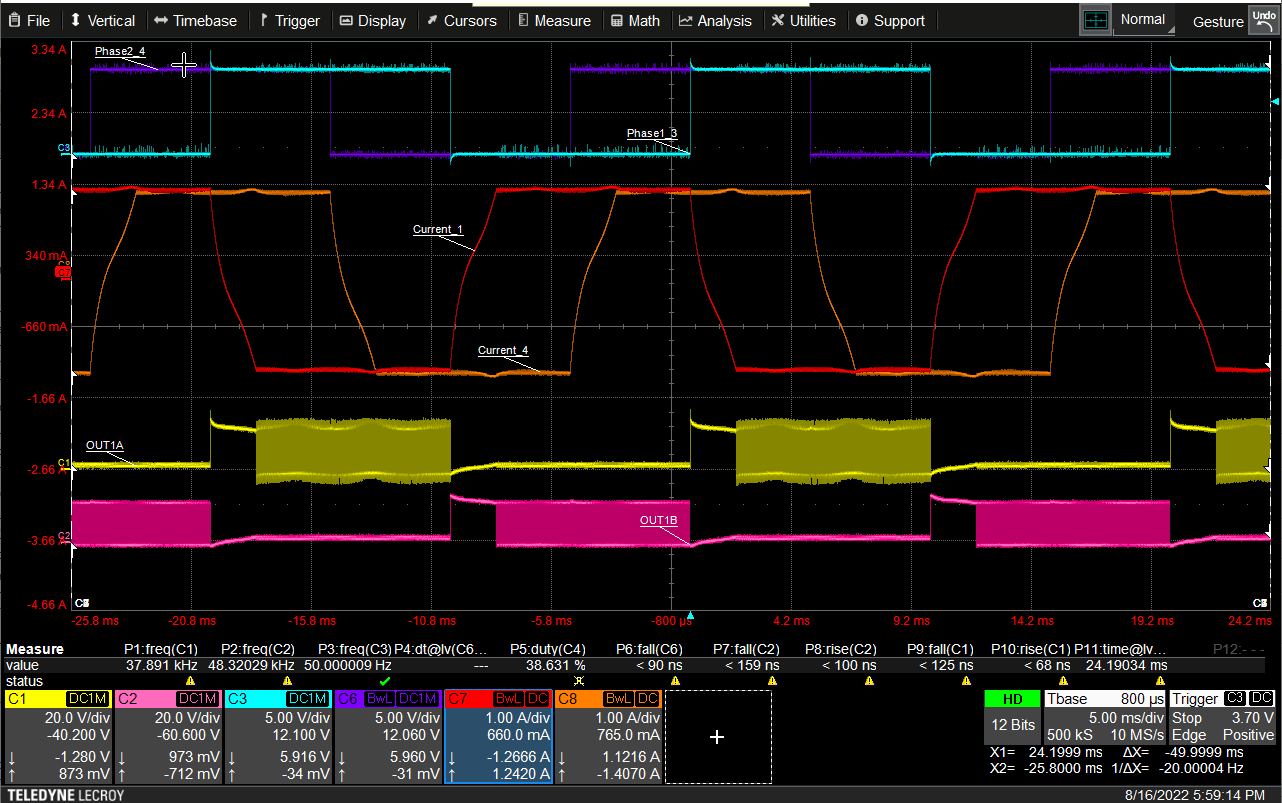

圖 8-2 以全步進模式驅動兩個步進電機.
CH3 = PHASE1,3 (5V/div)，CH6 = PHASE2,4 (5V/div)，CH1 = OUT1A (20V/div)，CH2 = OUT1B (20V/div)，CH7 = IOUT_1 (1A/div)，CH8 = IOUT_4 (1A/div)

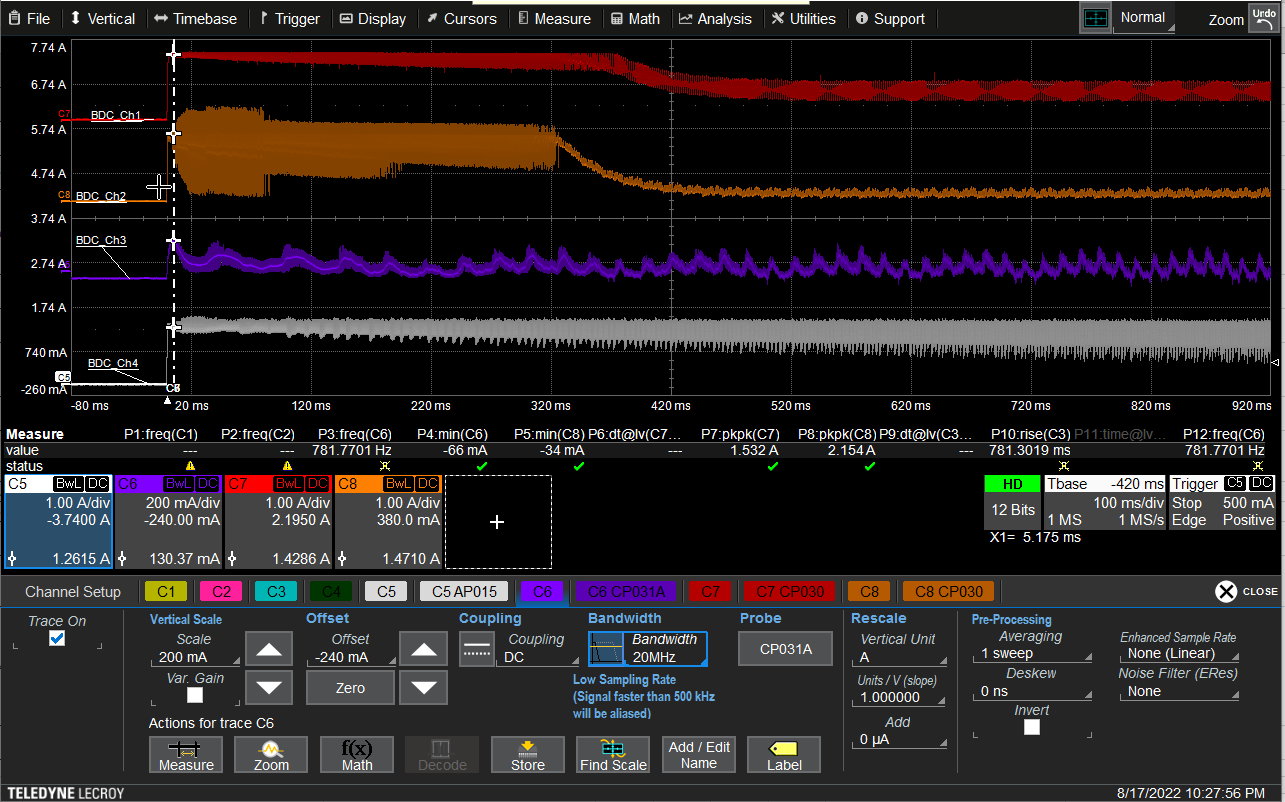

圖 8-3 驅動四個有刷直流電機. CH5 = IOUT_4 (1A/div)，CH6 = IOUT_3 (200mA/div)，CH7 = IOUT_1 (1A/div)，CH8 = IOUT_2 (1A/div)，VREF1,2,4 = 1.62V，VREF3 = 0.9V，RSENSE1 = RSENSE2 = RSENSE4 = 0.36Ω，RSENSE3 = 0.2Ω

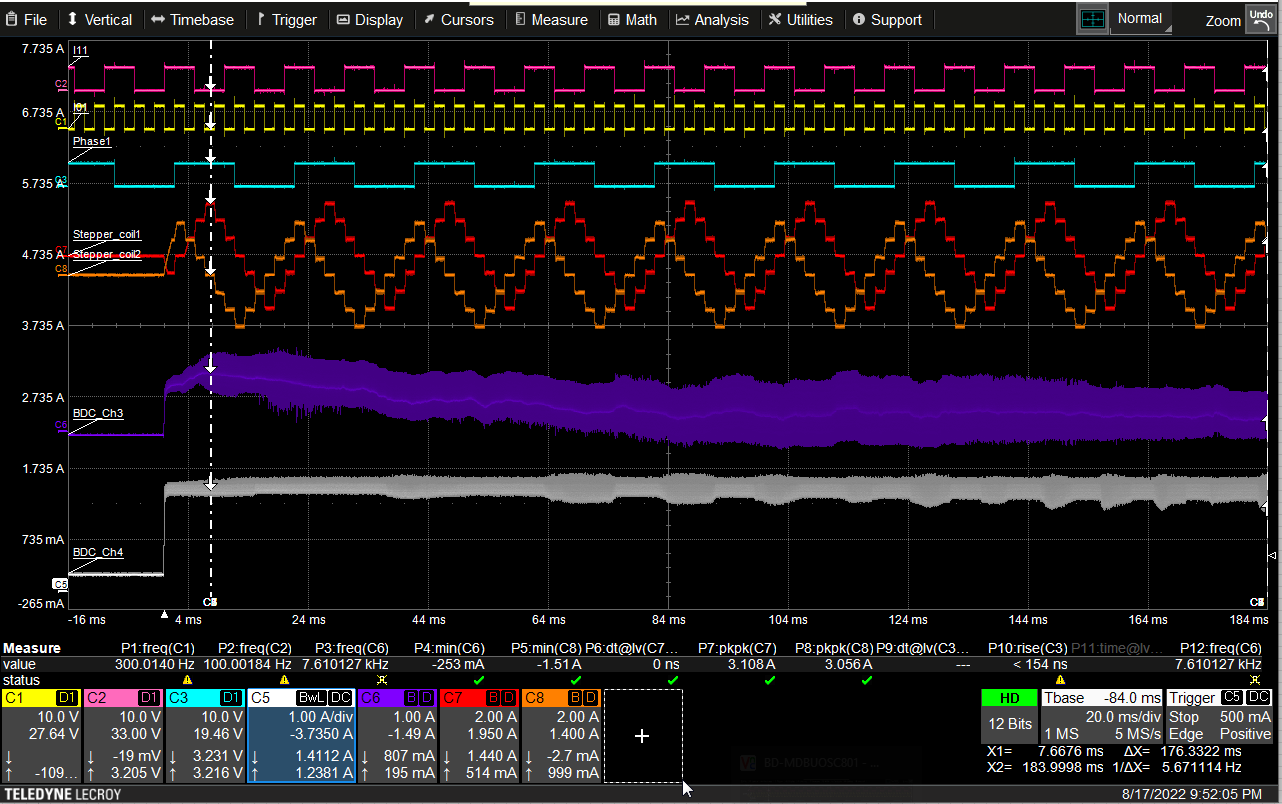

圖 8-4 驅動一個步進電機（采用四分之一步進模式）和兩個有刷直流電機. CH1 = I01 (10V/div)，CH2 = I11 (10V/div)，CH3 = PHASE1 (10V/div)，CH5 = IOUT_4（BDC 2，2A/div），CH6 = IOUT_3（BDC 1，2A/div），CH7 = IOUT_1（步進電機，1A/div），CH8 = IOUT_2（步進電機，1A/div），VREF1,2,4 = 1.62V，VREF3 = 0.9V，RSENSE1 = RSENSE2 = RSENSE4 = 0.36Ω，RSENSE3 = 0.2Ω
