3 說明
DRV8818 可為打印機、掃描儀以及其它自動化設備應用提供集成型步進電機驅動器解決方案。此器件具有兩個 H 橋驅動器、以及微步進分度器邏輯電路來控制一個步進電機。
每個輸出驅動器塊包含被配置為全 H 橋的 N 溝道功率 MOSFET，以驅動電機繞組。
通過一個簡單的 STEP/DIRECTION 接口即可輕松與控制器電路相連。模式引腳可實現全步進、半步進、四分之一步進或八分之一步進模式的電機配置。衰減模式和 PWM 關閉時間均可編程。
提供用于過流保護、短路保護、欠壓閉鎖和過熱保護的內部關斷功能。
DRV8818 采用 28 引腳 HTSSOP 封裝，帶有 PowerPAD?。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

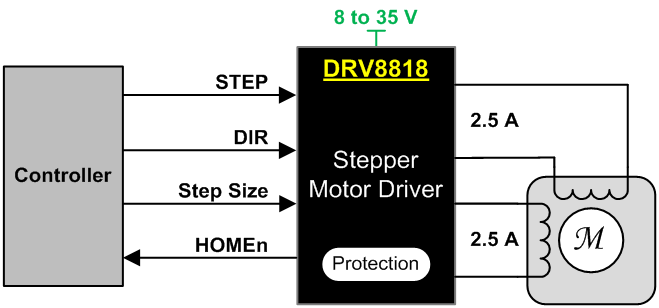

簡化版原理圖
