3 說明
DRV8801A-Q1 器件配有 H 橋驅動器，可提供多用途電機驅動器解決方案。此器件能夠驅動一個有刷直流電機或者步進電機的一個繞組，以及其它諸如螺線管等器件。一個簡單的 PHASE 和 ENABLE 接口可輕松連接到控制器電路。
輸出級使用配置為 H 橋的 N 通道功率 MOSFET。DRV8801A-Q1 器件能夠提供高達 ±2.8A 的峰值輸出電流，承受高達 36V 的工作電壓。可通過一個內部電荷泵產生所需的柵極驅動電壓。
低功耗睡眠模式可將部分內部電路關斷，以實現極低的靜態電流和功耗。可使用一個專用的 nSLEEP 引腳來設定這個睡眠模式。
提供的內部保護功能包括：欠壓鎖定、過流保護、電源短路保護、接地短路保護、過熱警告和過熱關斷。過流（包括接地短路和電源短路）和過熱故障條件由 nFAULT 引腳指示。
DRV8801A-Q1 器件采用 16 引腳 WQFN 封裝，具有可濕性側面和外露散熱焊盤（環保：RoHS，無銻/溴）。
器件信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8801A-Q1 | WQFN (16) | 4.00mm x 4.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

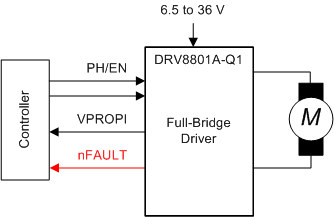

簡化版應用示意圖
