6.3.8.1 nFAULT 和 STL_REP 引腳
nFAULT 引腳具有開漏輸出且應上拉至 5V、3.3V 或 1.8V 電源電壓。當檢測到故障時，nFAULT 引腳將變成邏輯低電平；上電后，則變成高電平。對于 5V 上拉，nFAULT 引腳可通過一個電阻連接至 DVDD 引腳。對于 3.3V 或 1.8V 上拉，必須使用一個外部電源。
圖 6-11 nFAULT 引腳STL_REP 引腳具有開漏輸出且必須上拉至 5V、3.3V 或 1.8V 電源電壓。當檢測到失速故障時，STL_REP 引腳將變成邏輯高電平。成功學習失速閾值后，STL_REP 引腳會下拉至低電平。STL_REP 引腳也可被用作輸入。從外部下拉至低電平時，失速故障報告會被禁用。對于 5V 上拉，STL_REP 引腳可通過一個電阻連接至 DVDD 引腳。對于 3.3V 或 1.8V 上拉，必須使用一個外部電源。

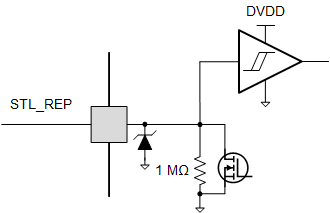

圖 6-12 STL_REP 引腳
