ZHCSX84A October 2024 – March 2025 DRV8376
PRODUCTION DATA
在該模式下發生 OCP 事件后,所有 FET 都被禁用,并且 nFAULT 引腳被驅動至低電平。FAULT、OCP 和相應的 FET OCP 位在 SPI 寄存器中被鎖存為高電平。在 tRETRY 時間過后,器件將自動重新開始正常運行(驅動器運行且釋放 nFAULT 引腳)。在 tRETRY 時間過后,FAULT、OCP 和相應 FET 的 OCP 位保持鎖存,直到通過 CLR_FLT 位或 nSLEEP 復位脈沖 (tRST) 發出清除故障命令為止。

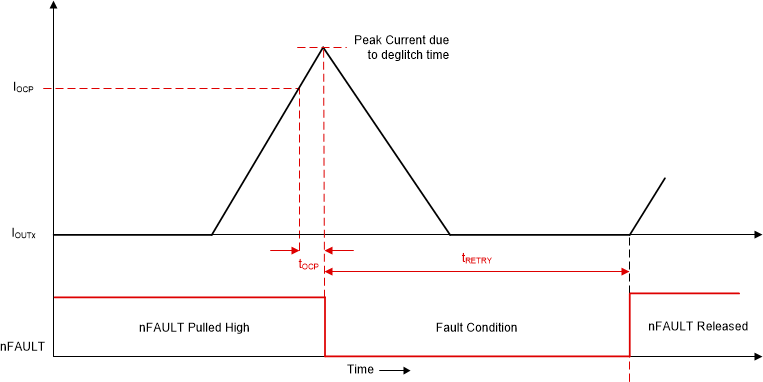

圖 7-38 過流保護 - 自動重試模式
