7.3.1.3.2 死區時間和跨導保護
在 DRV8329-Q1 中，高側和低側輸入獨立運行，但有一個例外，即當同一半橋的高側和低側同時開啟時，以便防止發生跨導。當高側和低側輸入同時為邏輯高電平時，該器件會關閉高側和低側輸出，以防止擊穿。
DRV8329-Q1 還提供死區時間插入功能，以防止每個半橋的兩個外部 MOSFET 同時導通。在具有 DT 引腳的器件中，通過在 DT 和地之間連接一個電阻器，可以在 100ns 和 2000ns 之間線性調節死區時間。當 DT 引腳懸空或連接到 GND 時，會插入 55ns（典型值）的固定死區時間。該電阻的值可以使用以下公式計算。
方程式 1.

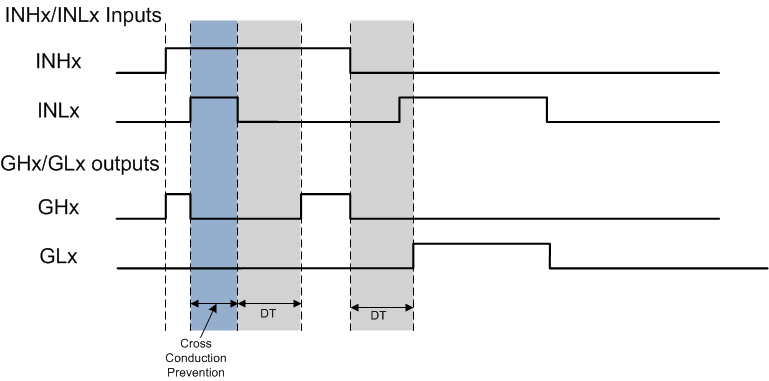

圖 7-4 跨導保護和死區時間插入
