9.2.2.3 應用曲線
下圖顯示了半橋模式下高側和低側驅動的波形示例。圖 9-12 和圖 9-13 顯示了使用高側和低側驅動來單向驅動電機的示例波形。圖 9-14 和圖 9-15 顯示了使用高側和低側驅動來驅動螺線管的示例波形。圖 9-16和圖 9-17 顯示了當 OUTx 引腳并聯在一起以創建單個半橋時，使用高側和低側驅動來驅動電機的示例。
A.

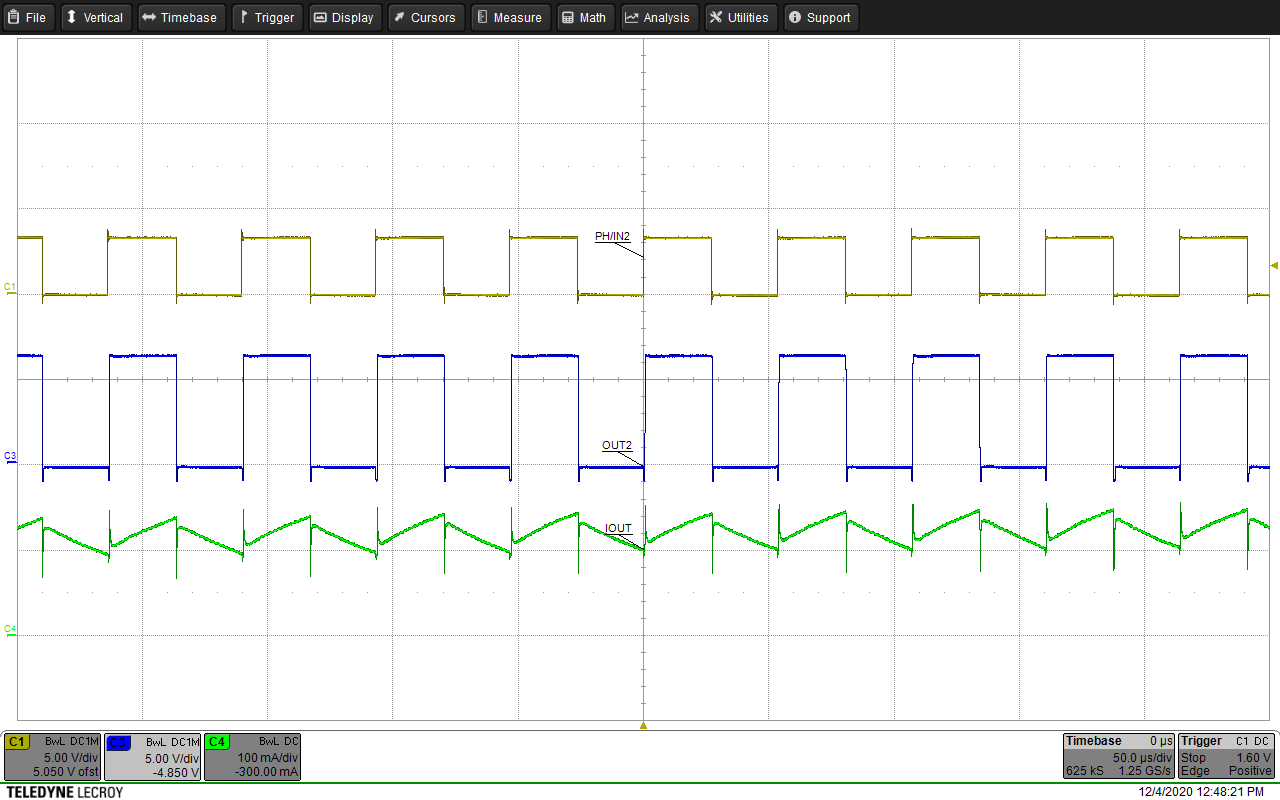

圖 9-12 使用高側 FET 在具有 50% 占空比的半橋模式下驅動電機| 通道 1 = IN2 | 通道 2 = VOUT2 | 通道 4 = 電機電流 |
A.

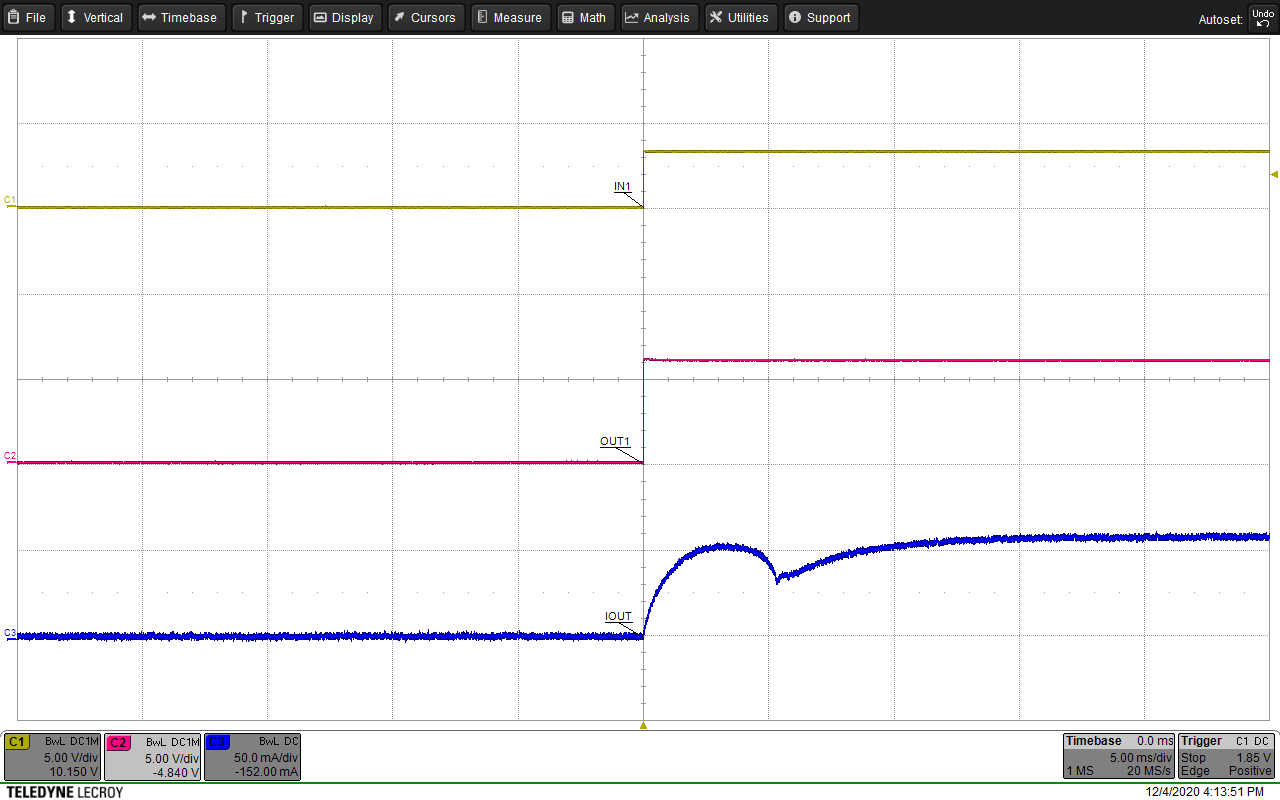

圖 9-14 使用高側 FET 在半橋模式下驅動螺線管| 通道 1 = IN1 | 通道 2 = VOUT1 | 通道 4 = 螺線管電流 |
A.

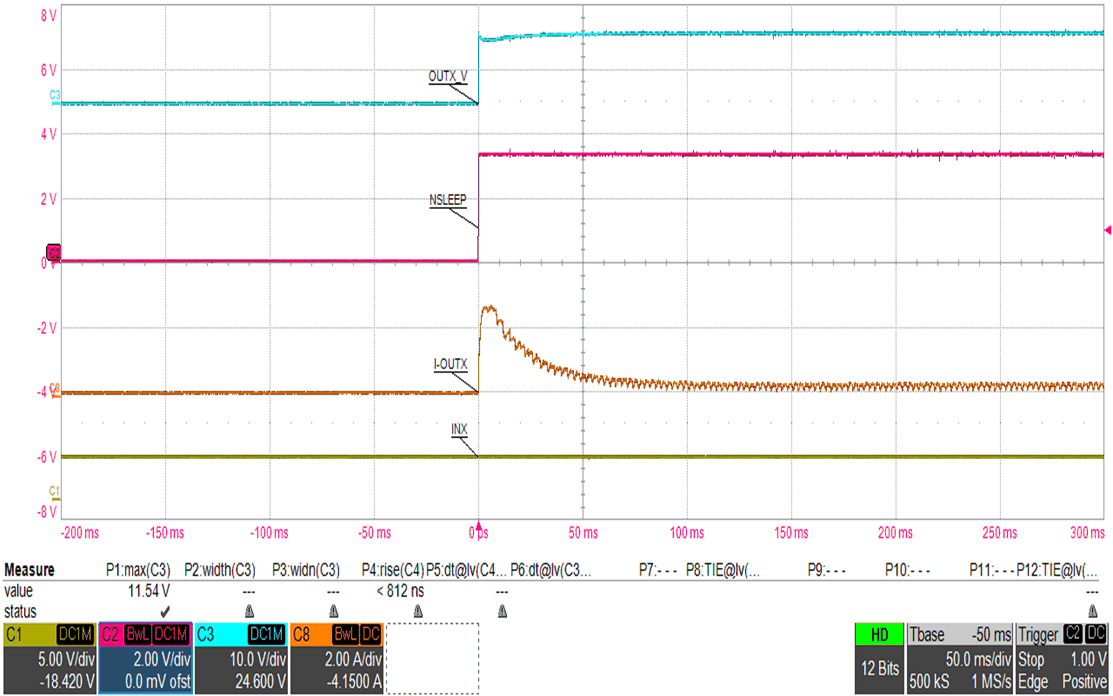

圖 9-16 使用高側 FET 在并聯半橋模式下驅動電機| 通道 1 = IN1，IN2（并聯） | 通道 2 = VnSLEEP | 通道 3 = VOUT（OUT1/2 并聯） |
| 通道 8 = 電機電流 |
A.

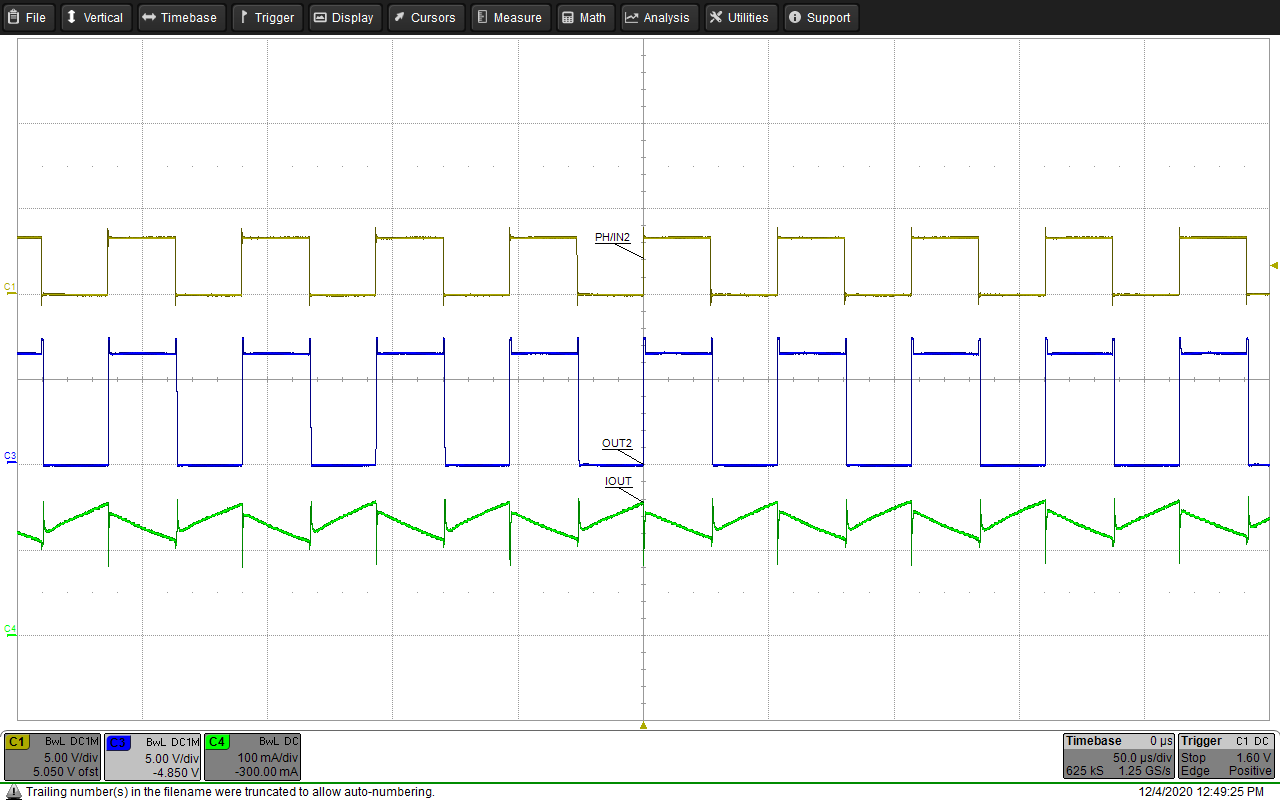

圖 9-13 使用低側 FET 在具有 50% 占空比的半橋模式下驅動電機| 通道 1 = IN2 | 通道 2 = VOUT2 | 通道 4 = 電機電流 |
A.

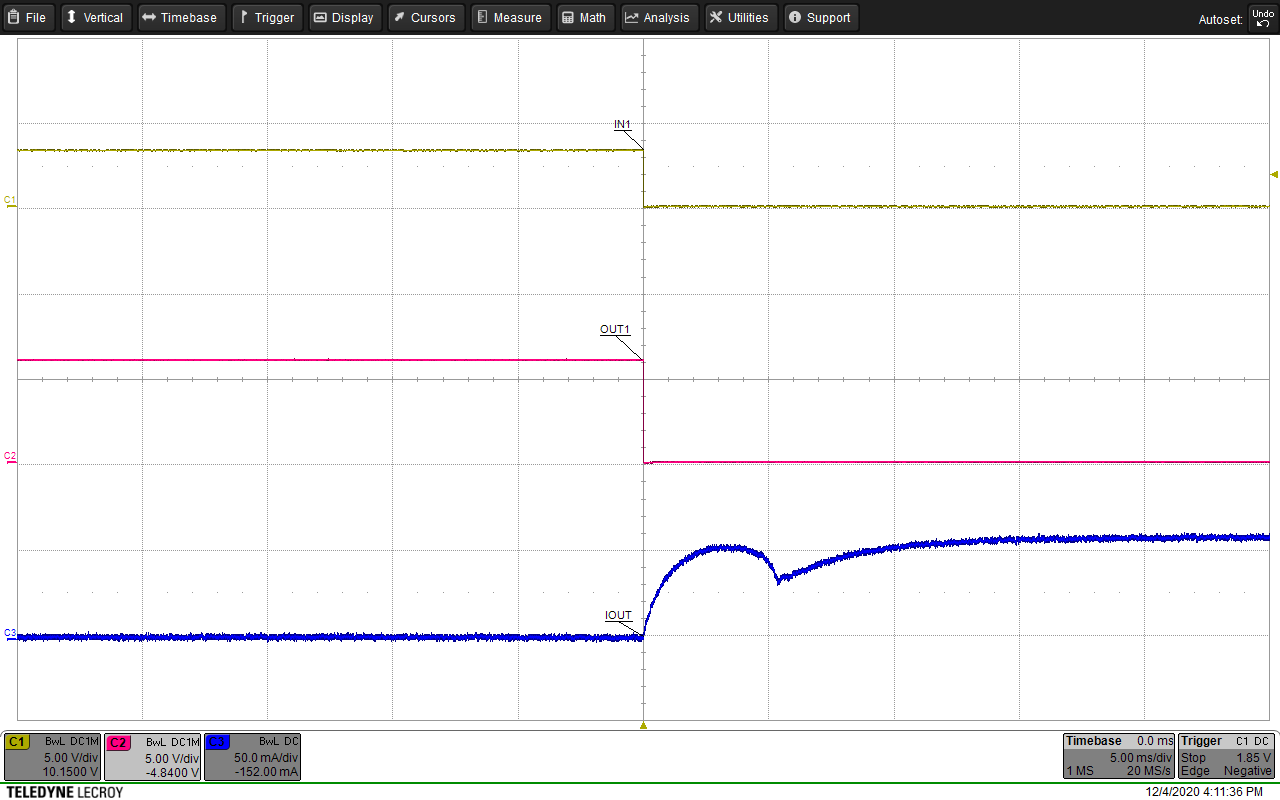

圖 9-15 使用低側 FET 在半橋模式下驅動螺線管| 通道 1 = IN1 | 通道 2 = VOUT1 | 通道 4 = 螺線管電流 |
A.

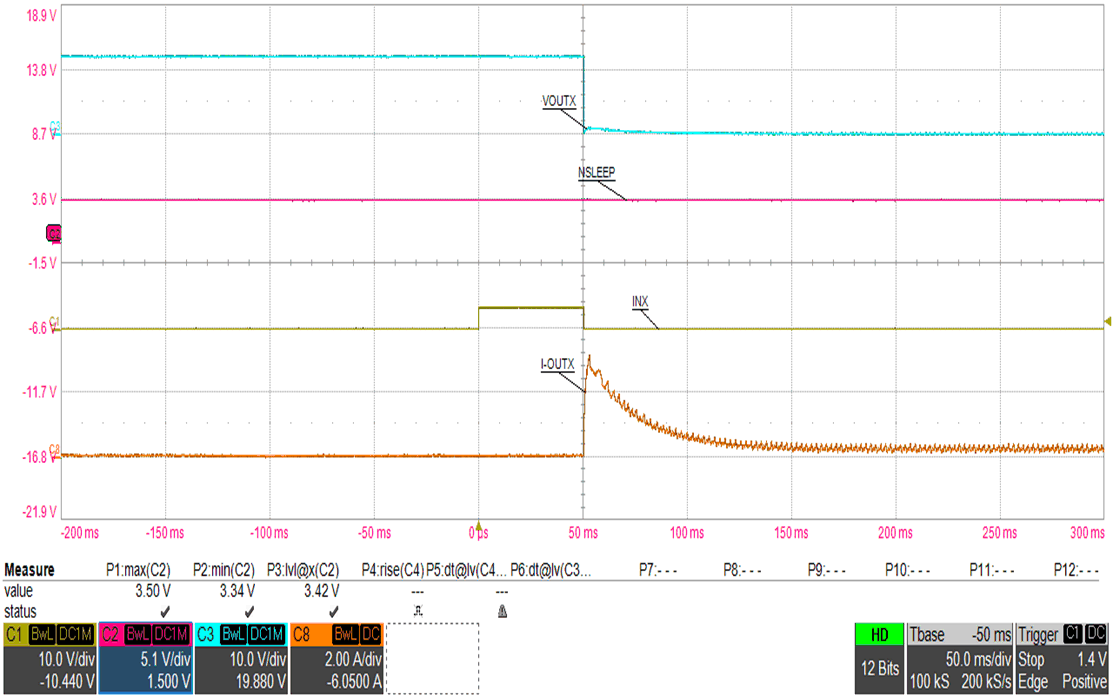

圖 9-17 使用低側 FET 在并聯半橋模式下驅動電機| 通道 1 = IN1，IN2（并聯） | 通道 2 = VnSLEEP | 通道 3 = VOUT（OUT1/2 并聯） |
| 通道 8 = 電機電流 |
