3 說明
DRV10974 器件是一款具有集成功率 MOSFET 的三相無傳感器電機驅動器，可提供高達 1A (rms) 的持續驅動電流。該器件專為成本敏感型、低噪聲和低外部組件數量的應用而設計。
DRV10974 器件使用一個專有無傳感器控制方案提供可靠換向。180° 正弦換向顯著減少了 120°（梯形）換向中較為典型的純音。DRV10974 旋轉使用一個外部低功耗電阻器進行配置。電流限制可使用外部低功耗電阻器進行設置。
通過施加一個用于控制驅動電壓幅度的 PWM 輸入，或者使用模擬電壓驅動 PWM 引腳，然后監控 FG 引腳上的速度反饋，DRV10974 器件可以輕松控制電機的轉速。
DRV10974 器件包含許多可提高效率的特性。由于該器件支持借助電阻器配置超前角，因此用戶可通過調整相電流和相 BEMF 來優化驅動器效率。此外，該器件使用的 MOSFET 的 rDS(on) 較低，有助于在驅動電機時節省電力。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV10974 | HTSSOP (16) | 5.00mm x 4.40mm |
| WQFN (16 | 4.00mm × 4.00mm |
(1) 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

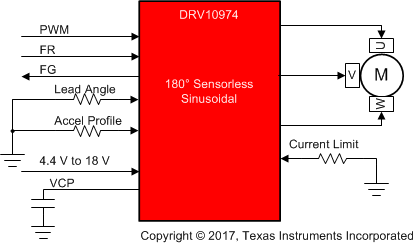

應用原理圖
