ZHCSEC3F October 2015 – January 2025 DP83867CS , DP83867E , DP83867IS
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。
DP83867 器件是一款穩健型低功耗全功能物理層收發器,它集成了 PMD 子層以支持 10BASE-Te、100BASE-TX 和 1000BASE-T 以太網協議。DP83867 經優化可提供 ESD 保護,超過了 8kV IEC 61000-4-2 標準(直接接觸)。

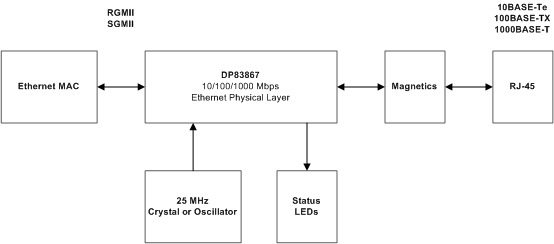

DP83867 旨在輕松實現 10/100/1000Mbps 以太網 LAN。DP83867 通過外部變壓器直接連接雙絞線介質。此器件通過 RGMII 或嵌入式時鐘 SGMII 直接與 MAC 層相連。
DP83867 提供精確時鐘同步,其中包括同步以太網時鐘輸出。DP83867 具有低延遲,并提供 IEEE 1588 幀起始檢測。
DP83867 采用低功耗設計,滿功率運行時僅消耗 457mW。局域網喚醒可用于降低系統功耗。
| 器件型號 | 溫度 | 封裝 (1) | 封裝尺寸(2) |
|---|---|---|---|
| DP83867CSRGZ | 0°C 至 +70°C | RGZ(VQFN,48) | 7mm × 7mm |
| DP83867ISRGZ | -40°C 至 +85°C | RGZ(VQFN,48) | 7mm × 7mm |
| DP83867ERGZ | -40°C 至 +105°C | RGZ(VQFN,48) | 7mm × 7mm |
