ZHCSDE3I February 2015 – January 2025 DP83867CR , DP83867IR
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。
DP83867 器件是一款穩健型低功耗全功能物理層收發器,它集成了 PMD 子層以支持 10BASE-Te、100BASE-TX 和 1000BASE-T 以太網協議。DP83867 經優化可提供 ESD 保護,超過了 8kV IEC 61000-4-2 標準(直接接觸)。

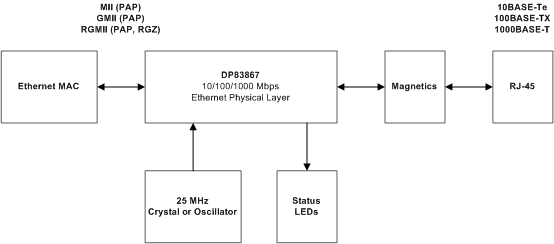

DP83867 可輕松實現 10/100/1000Mbps 以太網 LAN。DP83867 通過外部變壓器直接連接雙絞線介質。該器件通過 IEEE 802.3 標準媒體獨立接口 (MII)、IEEE 802.3 千兆位媒體獨立接口 (GMII) 或簡化 GMII (RGMII) 直接與 MAC 層相連。QFP 封裝支持 MII/GMII/RGMII,而 QFN 封裝支持 RGMII。
DP83867 提供精確時鐘同步,其中包括同步以太網時鐘輸出。DP83867 具有低延遲,并提供 IEEE 1588 幀起始檢測。
DP83867 滿功率運行時僅消耗 490mW (PAP) 和 457mW (RGZ)。局域網喚醒可用于降低系統功耗。
| 器件型號 | 溫度 | 封裝 (1) | 封裝尺寸(2) |
|---|---|---|---|
| DP83867IRPAP | -40°C 至 +85°C | PAP(HTQFP,64) | 12mm × 12mm |
| DP83867IRRGZ | -40°C 至 +85°C | RGZ(VQFN,48) | 7mm × 7mm |
| DP83867CRRGZ | 0°C 至 +70°C | RGZ(VQFN,48) | 7mm × 7mm |
