ZHCSTD7A December 2021 – November 2023 BQ79631-Q1
PRODUCTION DATA
BQ79631-Q1 提供高精度測量,能夠測量來自高壓節點的分壓電壓,例如電池接線盒 (BJB) 或電池切斷單元 (BDU) 系統中的 Pack+(HV 電池正極)、Fuse、Charge(端口)、Link(負載)。可以使用集成式數字低通濾波器測量關鍵電壓。該器件具有高度精確的集成電流檢測 ADC,能夠測量低側分流電阻器中的電流。該器件能使用內部 ADC 測量絕緣電阻,并能控制此測量所需的任何開關方案。有八個 GPIO/輔助輸入可用于熱敏電阻測量、驅動繼電器、測量電壓以及用作外圍 SPI 器件的主 SPI 接口。隔離式雙向菊花鏈端口支持基于電容器或變壓器的隔離。該器件還支持通過 UART 進行通信。
| 器件型號 | 封裝(1) | 封裝尺寸(標稱值) |
|---|---|---|
| BQ79631-Q1 | HTQFP(64 引腳) | 10.00mm x 10.00mm |

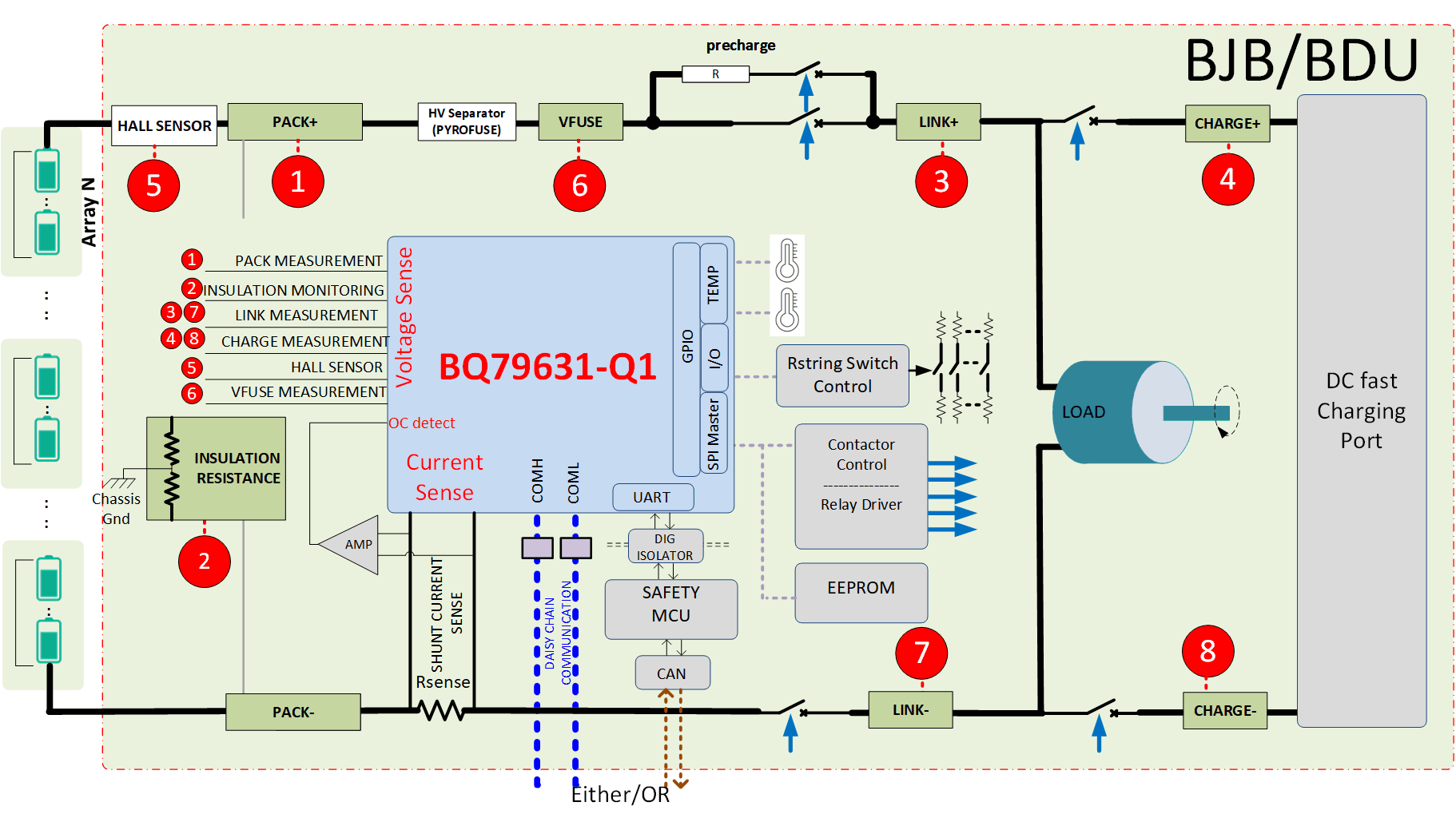

簡化版系統圖
