3 說明
BQ2022A 是一款 1Kb 串行 EPROM，其中包含出廠設定的唯一 48 位識別號、8 位 CRC 生成以及 8 位系列代碼 (09h)。一個 64 位狀態寄存器控制寫保護和頁面重定向。
BQ2022A SDQ? 接口僅需要單點連接和一個接地回路。DATA 引腳也是 BQ2022A 的唯一電源。
小型表明貼裝封裝選項節省了印刷電路板的空間，同時其低成本也使得它適合于諸如電池組配置參數，記錄維護，資產跟蹤，產品修正狀態，和存取代碼安全的應用。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| BQ2022A | SOT-23 (3) | 2.92mm × 1.30mm |
| TO-92 (3) | 4.30mm × 4.30mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

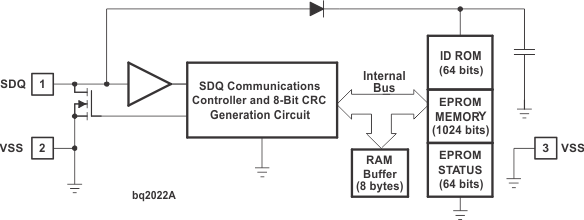

簡化版原理圖
