7.3.3 模擬輸出
AMC3302-Q1 提供由 OUTP 和 OUTN 引腳組成的差分模擬輸出。對于 –50mV 至 50mV 范圍內的差分輸入電壓 (VINP – VINN)，該器件提供標稱增益為 41 的線性響應。例如，對于 50mV 的差分輸入電壓，差分輸出電壓 (VOUTP – VOUTN) 為 2.05V。在零輸入下（INP 短接到 INN），兩個引腳輸出相同的共模輸出電壓 VCMout，如Topic Link Label6.9 表中所述。對于大于 50mV 但小于 64mV 的絕對差分輸入電壓，差分輸出電壓的幅度會繼續增加，但線性性能會降低。輸出在 VCLIPout 的差分輸出電壓處飽和，如圖 7-2 所示（如果差分輸入電壓超過 VClipping 值）。

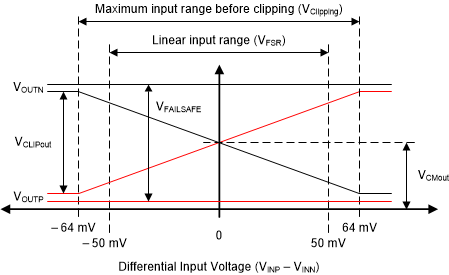

圖 7-2 輸出行為： AMC3302-Q1AMC3302-Q1 提供失效防護輸出，可簡化系統級診斷。圖 7-2 顯示了失效防護模式，其中 AMC3302-Q1 輸出在正常工作條件下不會出現的負差分輸出電壓。在以下兩種情況下，失效防護輸出為有效運行狀態：
- 低側不接收來自高側的數據（例如，由于高側掉電）
- 高側直流/直流輸出電壓 (DCDC_OUT) 或高側 LDO 輸出電壓 (HLDO_OUT) 降至各自的欠壓檢測閾值以下（電壓不足）
使用最大 VFAILSAFE 電壓（在Topic Link Label6.9 表中指定）作為系統級失效防護檢測的基準值。
