3 說明
AMC3302-Q1 是一款精密的隔離放大器，針對基于分流器的電流測量進行了優化。這款完全集成的隔離式直流/直流轉換器可實現器件低側的單電源運行，使該器件成為空間受限應用的獨特解決方案。增強型電容式隔離柵已通過 VDE V 0884-11 和 UL1577 認證，并支持高達 1.2kVRMS 的工作電壓。
該隔離柵可將系統中以不同共模電壓電平運行的各器件隔開，并保護電壓較低的器件免受高電壓沖擊。
AMC3302-Q1 的輸入針對直接連接低阻抗分流電阻器或另一個具有低信號電平的低阻抗電壓源的情況進行了優化。出色的直流精度和低溫漂支持在 –40°C 至 +125°C 的溫度范圍內進行精確的電流測量。
AMC3302-Q1 的集成直流/直流轉換器故障檢測和診斷輸出引腳可簡化系統級設計和診斷。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| AMC3302-Q1 | SOIC (16) | 10.30mm × 7.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

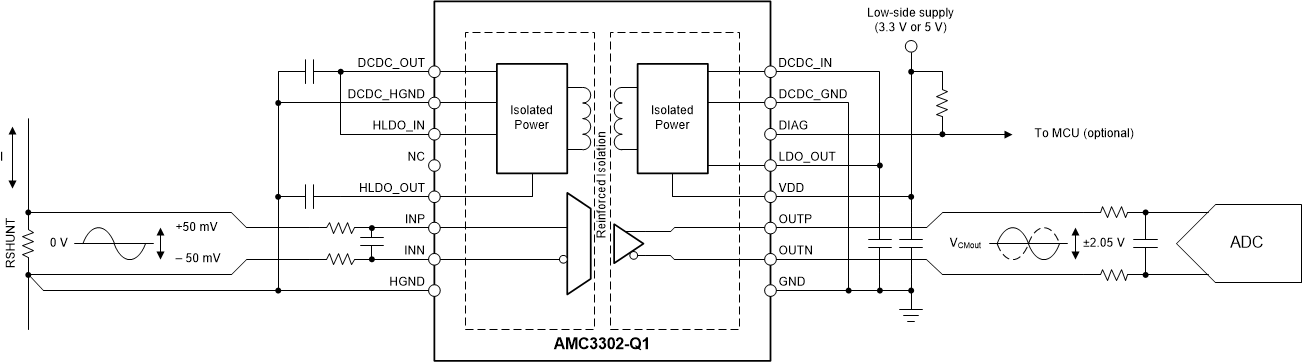

典型應用
