ZHCSM50A February 2021 – July 2021 AMC3302-Q1
PRODUCTION DATA
5 引腳配置和功能

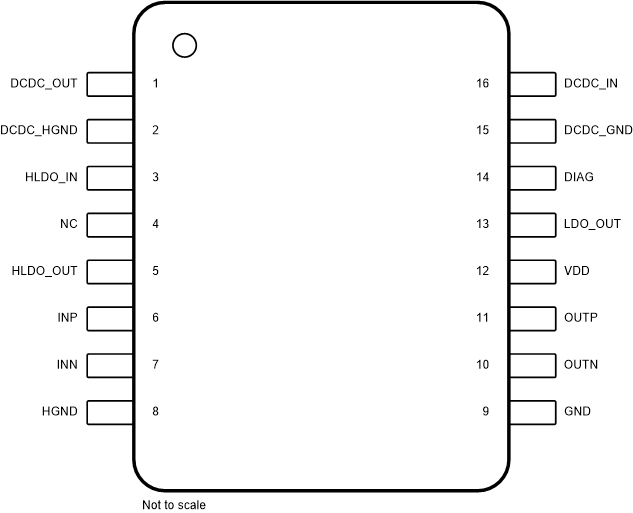

圖 5-1 DWE 封裝16 引腳 SOIC，頂視圖表 5-1 引腳功能
| 引腳 | 類型 | 說明 | |
|---|---|---|---|
| 編號 | 名稱 | ||
| 1 | DCDC_OUT | 電源 | 隔離式直流/直流轉換器的高側輸出；將此引腳連接到 HLDO_IN 引腳。(1) |
| 2 | DCDC_HGND | 高側電源接地 | 隔離式直流/直流轉換器的高側接地基準；將此引腳連接到 HGND 引腳。 |
| 3 | HLDO_IN | 電源 | 高側 LDO 的輸入；將此引腳連接到 DCDC_OUT 引腳(1) |
| 4 | NC | — | 無內部連接；將此引腳連接到 HGND 或不連接此引腳。 |
| 5 | HLDO_OUT | 電源 | 高側 LDO 的輸出。(1) |
| 6 | INP | 模擬輸入 | 同相模擬輸入。INP 或 INN 必須有一個到 HGND 的直流電流路徑來定義共模輸入電壓。(2) |
| 7 | INN | 模擬輸入 | 反相模擬輸入。INP 或 INN 必須有一個到 HGND 的直流電流路徑來定義共模輸入電壓。(2) |
| 8 | HGND | 高側信號接地 | 高側模擬接地；將此引腳連接到 DCDC_HGND 引腳。 |
| 9 | GND | 低側信號接地 | 低側模擬接地；將此引腳連接到 DCDC_GND 引腳。 |
| 10 | OUTN | 模擬輸出 | 反相模擬輸出。 |
| 11 | OUTP | 模擬輸出 | 同相模擬輸出。 |
| 12 | VDD | 低側電源 | 低側電源。(1) |
| 13 | LDO_OUT | 電源 | 低側 LDO 的輸出；將此引腳連接到 DCDC_IN 引腳。LDO 的輸出不得由外部電路加載。(1) |
| 14 | DIAG | 數字輸出 | 低電平有效、開漏狀態指示輸出；使用一個電阻將此引腳連接到上拉電源（例如，VDD），如果不使用，則將此引腳懸空。 |
| 15 | DCDC_GND | 低側電源接地 | 隔離式直流/直流轉換器的低側接地基準；將此引腳連接到 GND 引腳。 |
| 16 | DCDC_IN | 電源 | 隔離式直流/直流轉換器的低側輸入；將此引腳連接到 LDO_OUT 引腳。(1) |
(1) 有關電源去耦方面的建議，請參閱Topic Link Label9 部分。
(2) 詳細信息，請參閱Topic Link Label10 部分。
