8.2.2.2 輸入濾波器設計
TI 建議在隔離放大器之前放置一個 RC 濾波器，以提高信號路徑的信噪比性能。設計輸入濾波器，使得：
- 濾波器的截止頻率至少比 Δ-Σ 調制器的采樣頻率 (20MHz) 低一個數量級
- 輸入偏置電流不會在輸入濾波器的直流阻抗上產生明顯的壓降
- 從各模擬輸入端測得的阻抗相等
對于大多數應用，圖 8-2 中所示的結構實現了出色的性能。

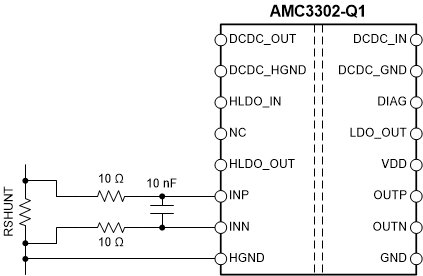

圖 8-2 差分輸入濾波器
