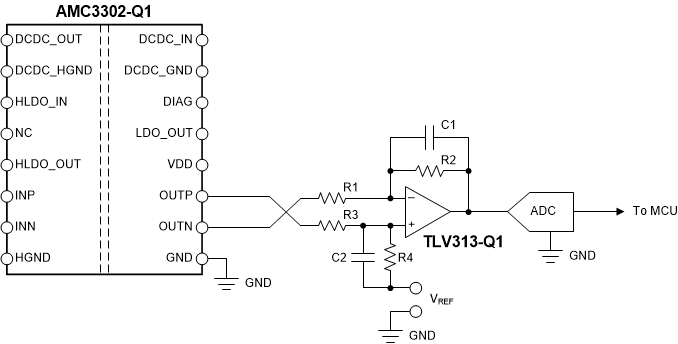

圖 8-3 顯示了基于 TLV313-Q1 的信號轉換和濾波電路示例,適用于使用單端輸入 ADC 將模擬輸出電壓轉換為數字的系統。當 R1 = R2 = R3 = R4 時,輸出電壓等于 (VOUTP – VOUTN) + VREF。根據系統的帶寬要求調整該濾波器級的帶寬。對于大多數應用,R1 = R2 = R3 = R4 = 3.3kΩ 和 C1 = C2 = 330pF 可產生良好的性能。
圖 8-3 將 AMC3302-Q1 輸出連接到單端輸入 ADC更多有關設計逐次逼近寄存器 (SAR) ADC 濾波和驅動級一般過程的信息,請參閱經優化可實現超低失真和噪聲的 18 位、1MSPS 數據采集塊 (DAQ) 參考指南和經優化可實現超低功耗的 18 位數據采集塊 (DAQ) 參考指南(可從 www.ti.com 下載)。
