ZHCSQC1E June 2022 – April 2025 ADC12DJ5200-EP
PRODUCTION DATA
該器件需要兩個不同的電源電壓。VA19 電源總線需要 1.9V 直流電,VA11 和 VD11 電源總線需要 1.1V 直流電。
電源電壓必須具有低噪聲,并提供所需的電流以實現額定器件性能。
推薦的電源架構包括以下兩種:
TI WEBENCH? Power Designer 可用于選擇和設計所需的各個電源元件:請參閱 WEBENCH? Power Designer

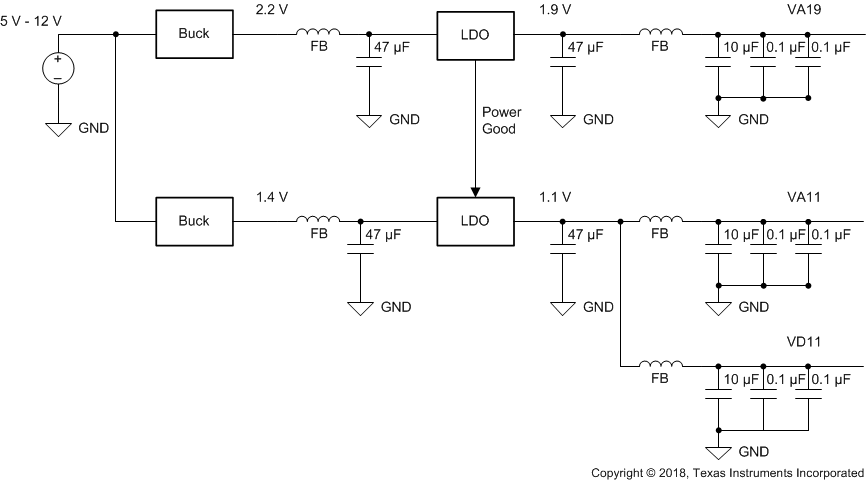

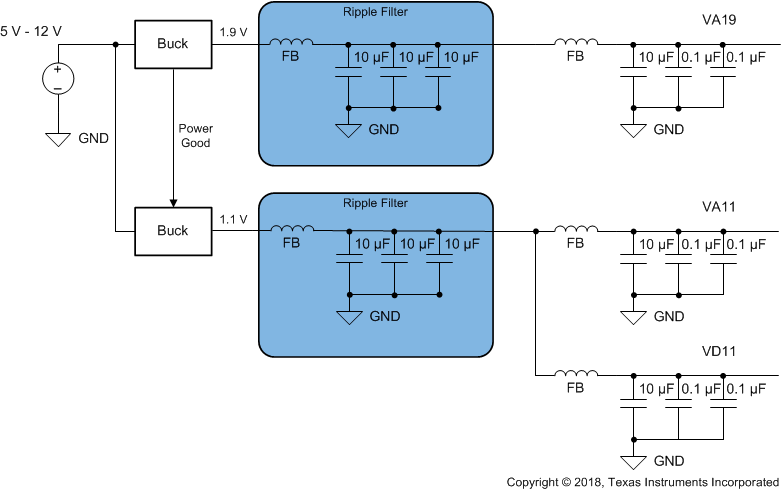

對于僅開關的方法,紋波濾波器經設計必須能對直流/直流轉換器的開關頻率和開關頻率的諧波進行充分的濾波。請注意,WEBENCH? 報告的開關頻率,并設計 EMI 濾波器和電容器組合,以使陷波頻率根據需要居中。每種應用對電源電壓噪聲的容忍度不同,因此沒有嚴格的紋波要求。圖 7-3 和圖 7-4 展示了這兩種方法。
