ZHCSQC1E June 2022 – April 2025 ADC12DJ5200-EP
PRODUCTION DATA
本節展示了該器件在可重新配置示波器中的應用。該器件非常適合示波器應用。其在通道數量和采樣速度之間進行權衡的能力,使設計人員能夠構建靈活的硬件,以滿足多種需求。這種靈活性節省了開發時間和成本,允許在不同項目中重復使用硬件,并為實現額外功能提供了軟件升級途徑。本節介紹的一款示波器,可作為雙通道示波器以 5GSPS 的速率運行,也可通過 SPI 編程重新配置為單通道、10GSPS 速率的示波器。通過重新配置的設置,用戶能夠根據需要在不更改硬件的情況下,對示波器的通道數量和采樣率進行權衡取舍。通過使用抗混疊低通濾波器將輸入帶寬設置為所需的最大信號帶寬。然后可以根據需要使用數字濾波來重新配置模擬帶寬。例如,在脈沖瞬態檢測期間,可將最大帶寬設置為 2GHz,而在進行低噪聲電源紋波觀測時,可通過數字濾波將其重新配置為 100MHz。圖 7-2 顯示了該應用的方框圖。

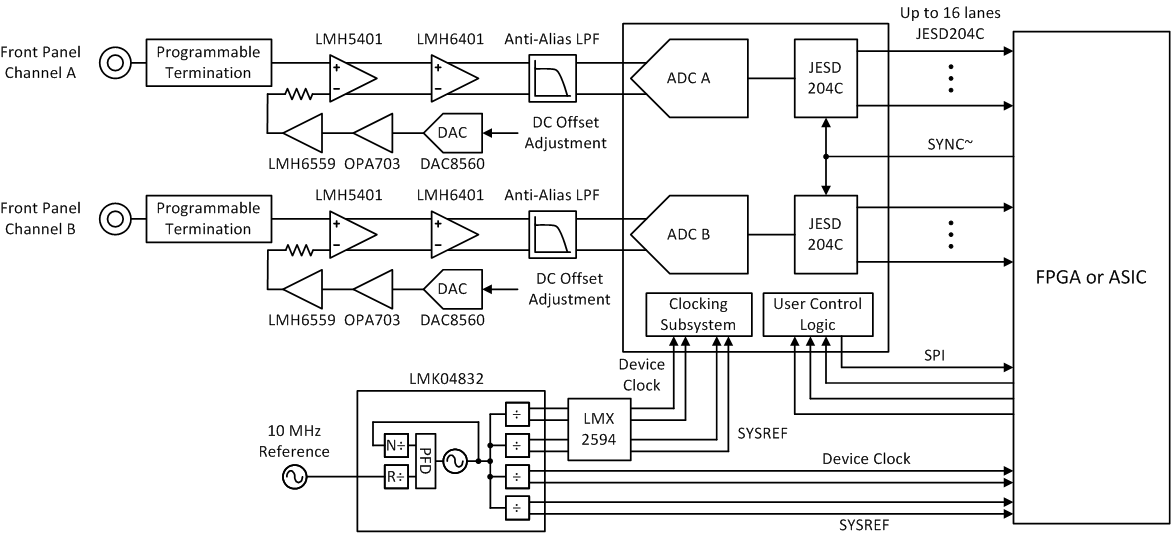

圖 7-2 可重新配置示波器的典型配置
