2.8.5.2.2 以太網附加電路板
HSEC180ADAPEVM-AM2 上有一個以太網附加電路板連接器，用于連接兼容的 TI 以太網附加電路板。此 EVM 系統的主要以太網附加電路板是 DP83826-EVM-AM2。有關更多信息，請訪問工具頁面。
要將 HSEC180ADAPEVM-AM2 連接至以太網附加電路板，請將附加電路板底部的插座連接至 HSEC180ADAPEVM-AM2 上的 J6。使用以太網附加電路板套件中隨附的螺釘和墊片，將兩個電路板牢固地安裝在一起。所連接的電路板組件如圖 2-21所示。

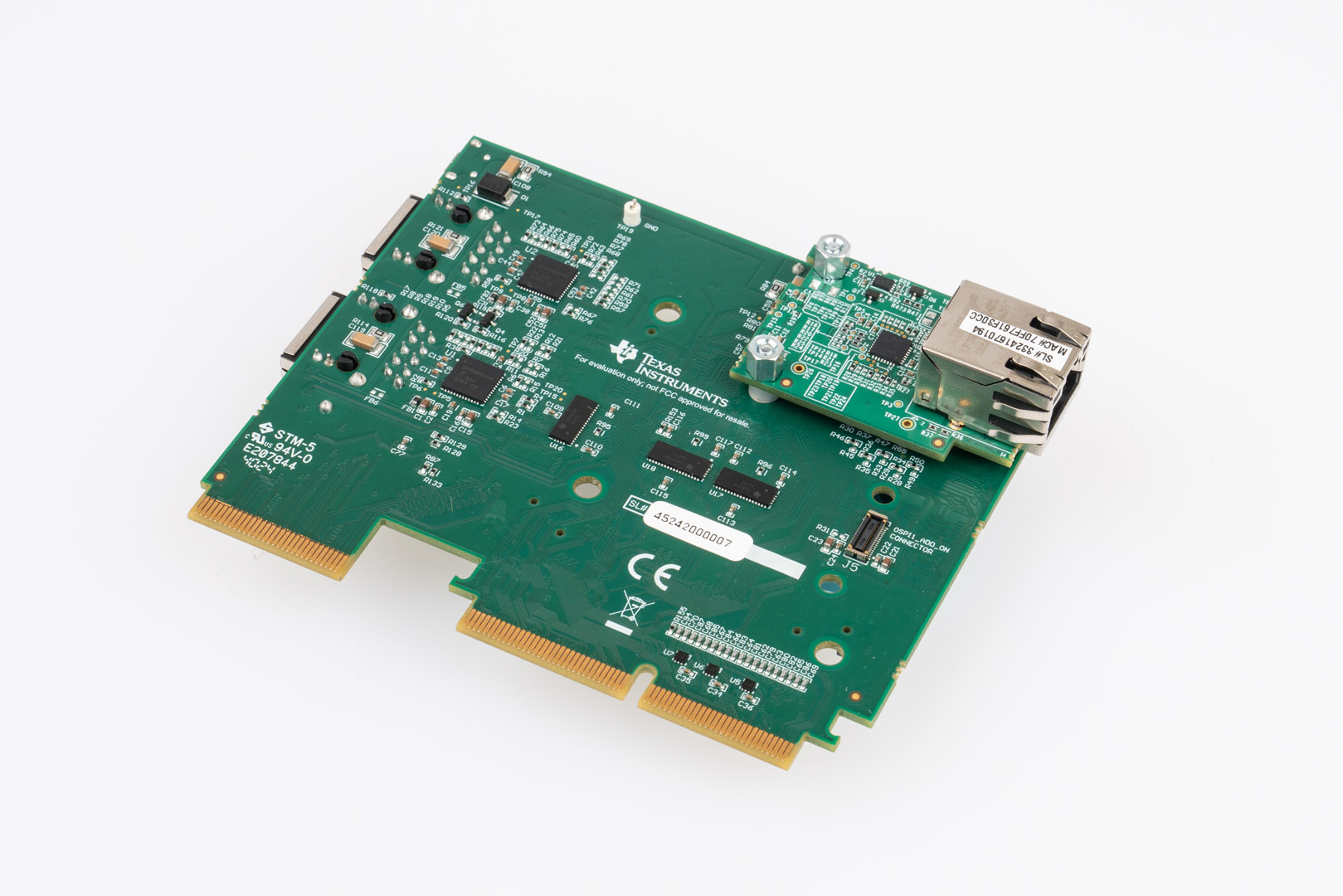

圖 2-21 HSEC180ADAPEVM-AM2 + 以太網附加電路板AM261x PR0_PRU1 內核連接到以太網附加電路板連接器。有關連接器的完整引腳排列詳細信息，請參見節 2.4.6。AM261x controlSOM + HSEC180ADAPEVM-AM2 系統與連接器之間的硬件連接如圖 2-22所示，詳情如表 2-17所示：
圖 2-22 HSEC180ADAPEVM-AM2 以太網附加電路板接口表 2-17 以太網附加電路板硬件連接
以太網附加電路板 EEPROM 的 I2C 地址由板載拉電阻器決定，當附加電路板連接到 HSEC180ADAPEVM-AM2 時，這些拉電阻器連接到以太網附加電路板上 EEPROM 的地址引腳。這些地址引腳還驅動以太網附加電路板上的 FET 網絡，該網絡能確定 PHY 的地址。TI 以太網附加電路板生態系統中的所有以太網附加電路板都遵循相同的尋址約定。由于 HSEC180ADAPEVM-AM2 只有一個連接器，因此遵循 CONNECTOR_0 尋址：
| 以太網附加電路板引腳 | AM261x/controlSOM 引腳源 | HSEC180ADAPEVM Net | 注釋 |
|---|---|---|---|
| RX_D[0:3] | PR0_PRU1_GPIO[0:3] | ICSSM_MII1_RXD[0:3] | |
| RXDV | PR0_PRU1_GPIO4 | ICSSM_MII1_RX_DV | |
| RX_ER | PR0_PRU1_GPIO5 | ICSSM_MII1_RXER | |
| RX_CLK | PR0_PRU1_GPIO6 | ICSSM_MII1_RXCLK | |
| RX_LINK | PR0_PRU1_GPIO8 | ICSSM_MII1_RXLINK | |
| TXEN | PR0_PRU1_GPIO15 | ICSSM_MII1_TXEN | |
| TX_CLK | PR0_PRU1_GPIO16 | ICSSM_MII1_TXCLK | |
| TX_D[0:3] | PR0_PRU1_GPIO[11:14] | ICSSM_MII1_TXD[0:3] | |
| MDC | PR0_MDIO0_MDC | PR0_MDIO0_MDC | |
| MDIO | PR0_MDIO0_MDIO | PR0_MDIO0_MDIO | |
| INT_N | GPIO119 | MII1_INTn | |
| REF_CLK | PHY1_25MHZ_CLK | PHY1_25MHZ_CLK | AM261x controlSOM 上時鐘緩沖器 IC 的輸出 |
| RESET_N | MII_RST# 和 PORz 的輸出 | MII0/MII1_RST | 來自 AM261x controlSOM 上 IO 擴展器的 MII_RST# 網絡 |
表 2-18 CONNECTOR_0 I2C/PHY 尋址方案
PHY 地址取決于使用的以太網附加電路板，因為不同的 PHY 具有不同的地址配置。要確定特定以太網附加電路板的 PHY 地址，請參閱附加電路板用戶指南并找到文檔中的多連接器尋址一節。
| Connector_# | EEPROM_A2（連接器引腳 37） | EEPROM_A1 | EEPROM_A0（連接器引腳 47） | I2C 地址 | PHY 地址 | |||
|---|---|---|---|---|---|---|---|---|
| 拉動 | A2 | 拉動 | A1 | 拉動 | A0 | |||
| CONNECTOR_0 | GND | 0 | VDDIO | 1 | GND | 0 | 0x52 | 取決于以太網附加電路板 |
