2.3.3 連接器說明
表 2-3 列出了 TPS26744EQ1EVM 上的連接器。
表 2-3 EVM 連接器
| 參考 | 用法 | 說明 |
|---|---|---|
| J6 | 螺釘式接線端子塊 | 電源輸入 |
| J7 | LIN 命令行接口選項 #1 | LIN 總線通過 R131 直接連接到 U7 LIN 收發器。 |
| J8_1 | 端口 A USB Type-C 插座 | USB PD 輸出/DP 源端 |
| J8_2 | 端口 B USB Type-C 插座 | USB PD 輸出/DP 接收端 |
| J9 | USB Type-A 插座 | USB 數據連接到端口 A (J8_1)。 |
| J10 | DisplayPort 插座 | DP 接收端。連接到 TUSB5461-Q1 和端口 A (J8_1)。 |
| J12 | USB Type-B 插座 | USB 數據連接到端口 B (J8_2)。 |
| J13 | DisplayPort 插座 | DP 源端。連接到 TUSB564-Q1 和端口 B (J8_2)。 |
| J15 | LIN 命令行接口選項 #2 | TXD/RXD 連接到 U31 LIN 收發器，U31 的 LIN 總線通過 R129 連接到 U7 LIN 收發器。 |
評估 DisplayPort 交替模式時，請將 DisplayPort 接收端和源端器件連接到 EVM，如 圖 2-4 或 圖 2-5 所示。

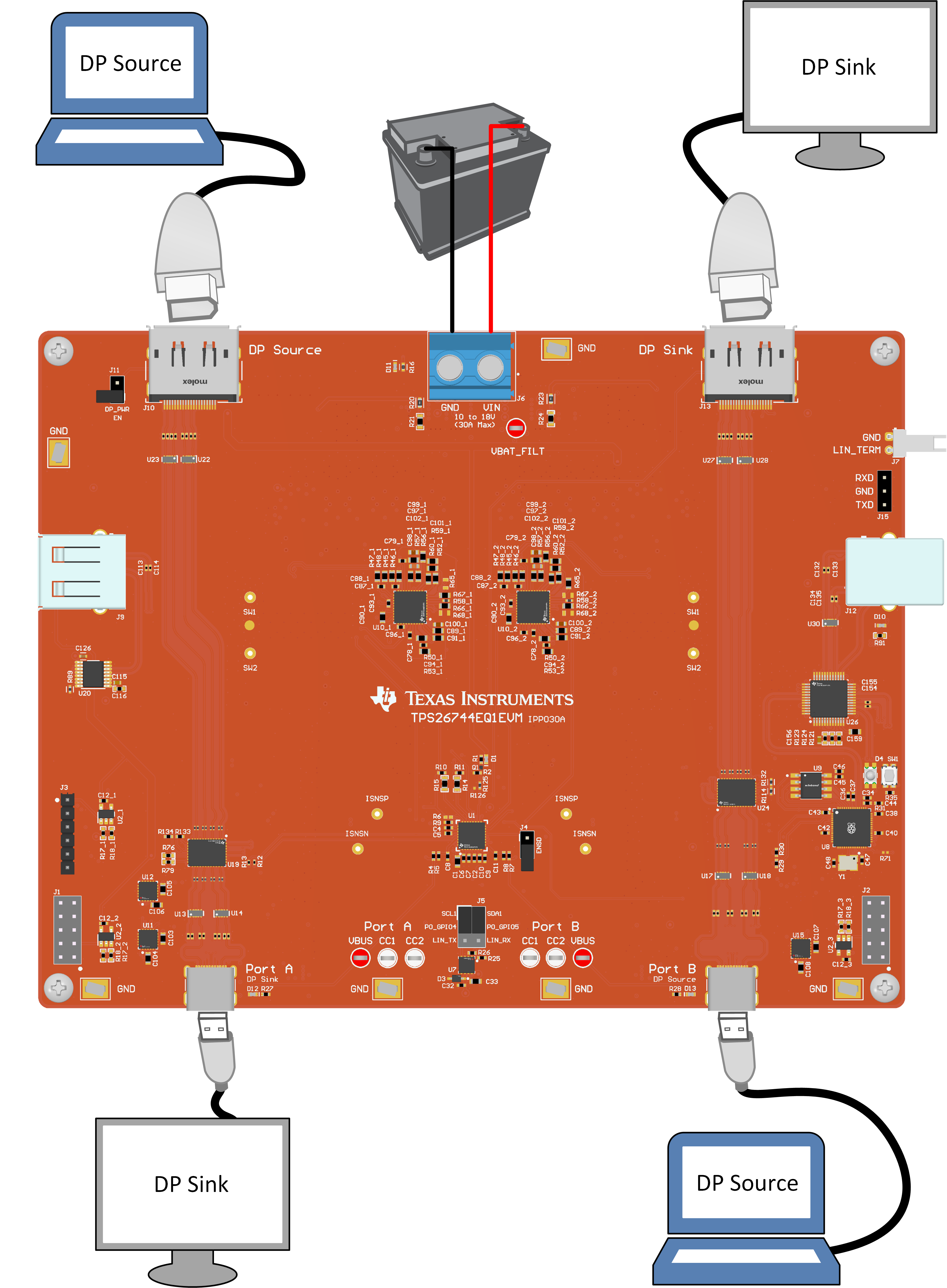

圖 2-4 DisplayPort 連接

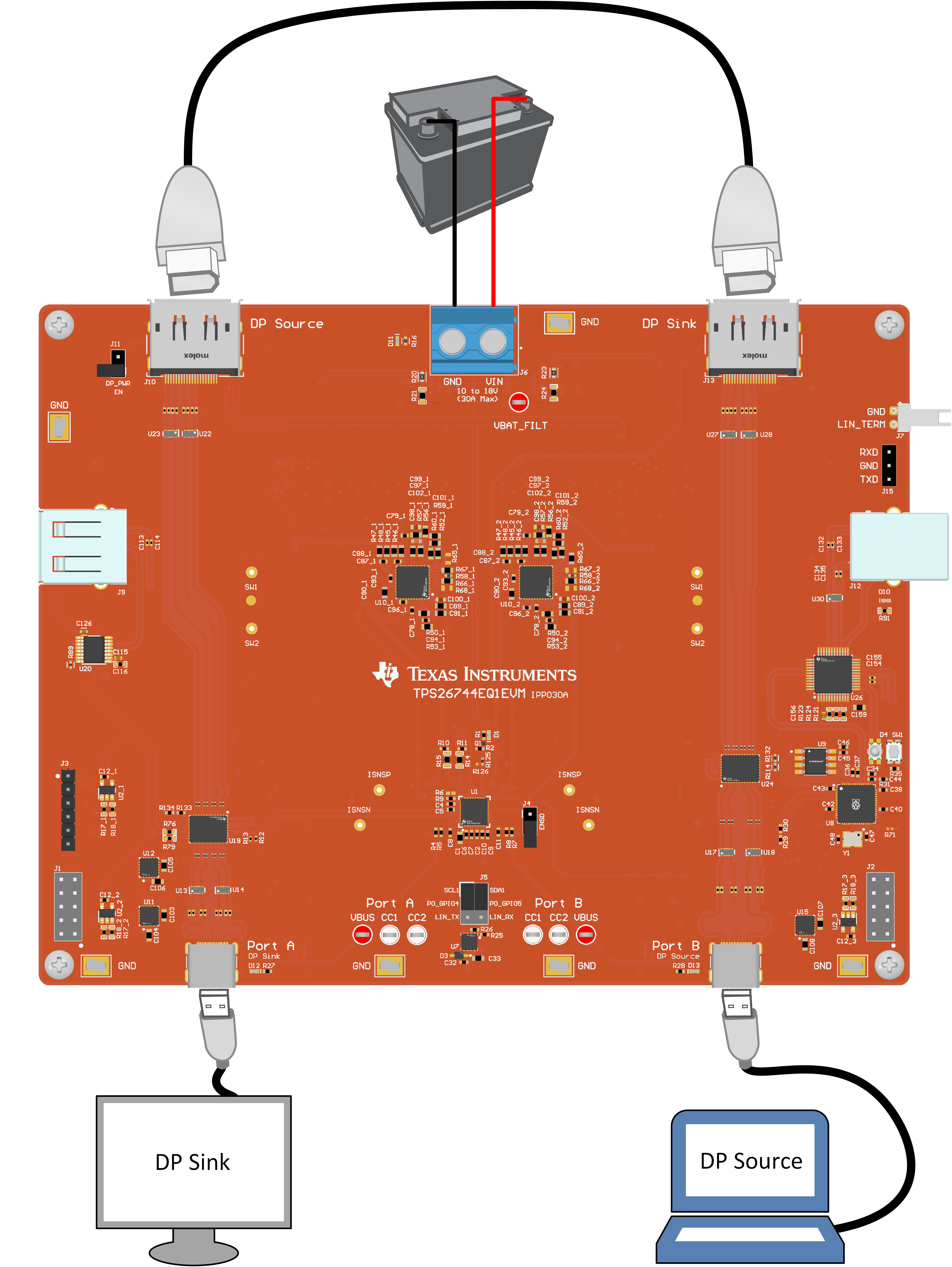

圖 2-5 DisplayPort 連接（環回）
