ZHCUCY8 April 2025 TPS26744E-Q1
2.3.1 LED 指示燈
表 2-1 列出了 LED 指示燈及其說明。
表 2-1 LED
| 參考 | 顏色 | 用法 | 說明 |
|---|---|---|---|
| D1 | 白色 | P0_GPIO3 | 通過將 P0_GPIO3 配置為 PA_PWM（DNP R126 并在 R125 上組裝一個 0402 尺寸的 0Ω 電阻器）來驅動 D1 LED。 |
| D10 | J12 Type-B VBUS 指示器 |
亮：Type-B 插頭連接到 J12。 關閉：Type-B 插頭未連接到 J12。 |
|
| D11 | VIN 電源指示器 |
亮：VIN 電源軌已啟動。 關閉：無 VIN 電源。 |
|
| D12 | 端口 A VBUS 指示器 |
亮：端口 A VBUS 上電。 關閉：端口 A VBUS 未通電。 |
|
| D13 | 端口 B VBUS 指示器 |
亮：端口 B VBUS 上電。 關閉：端口 B VBUS 未通電。 |

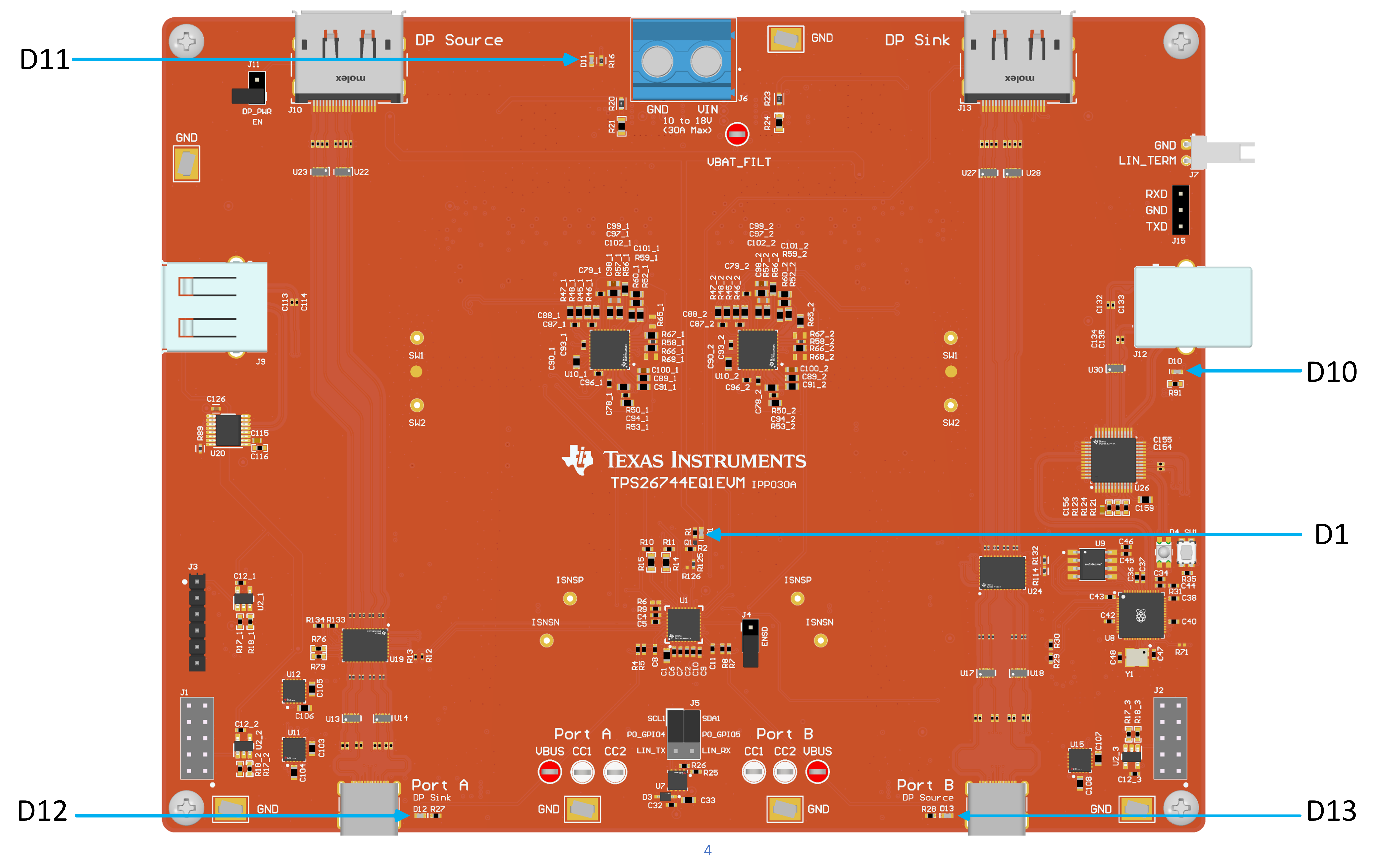

圖 2-3 所示為前文所述的板載 LED。
圖 2-3 LED 指示燈
