ZHCUCY8 April 2025 TPS26744E-Q1
3 熱像圖
熱像圖如下圖所示。環(huán)境溫度為 25°C，熱感圖像是在輸入電壓為 13.5V 且所有輸出均在 28V 5A 或 140W 的滿載條件下拍攝的。在獲取圖像之前、控制器運行了大約 30 分鐘以達到熱穩(wěn)定狀態(tài)。TPS26744EQ1EVM 是一個 6 層 PCB，所有層的覆銅為 1oz。
警告： 高溫表面超過 55°C 會導致燙傷。請勿觸摸！

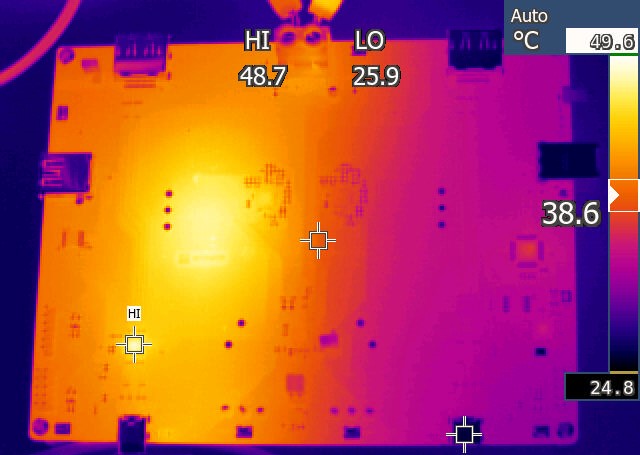

圖 3-1 熱像圖頂部，端口 A

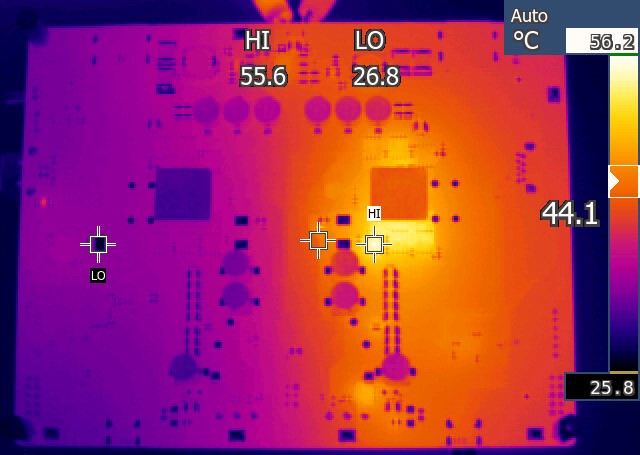

圖 3-2 熱像圖底部，端口 A

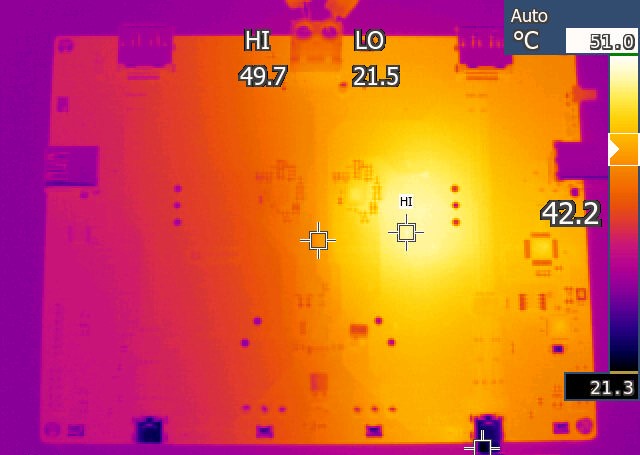

圖 3-3 熱像圖頂部，端口 B

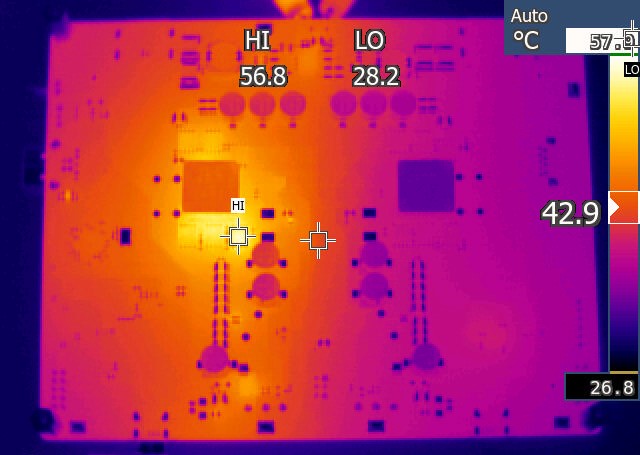

圖 3-4 熱像圖底部，端口 B

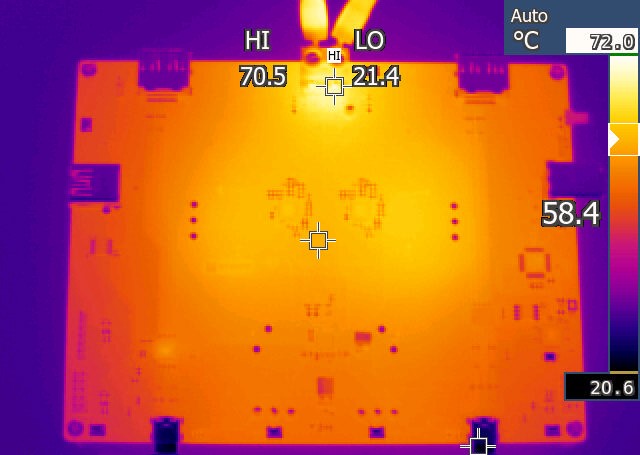

圖 3-5 熱像圖頂部，端口 A 和端口 B

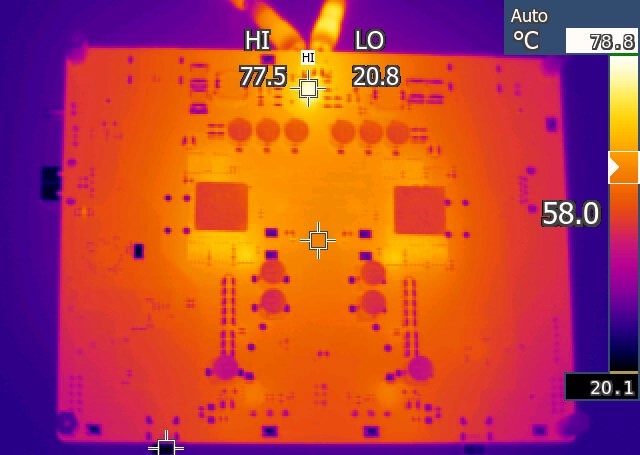

圖 3-6 熱像圖底部，端口 A 和端口 B
