ZHCUCY8 April 2025 TPS26744E-Q1
2.3.4 調試接頭

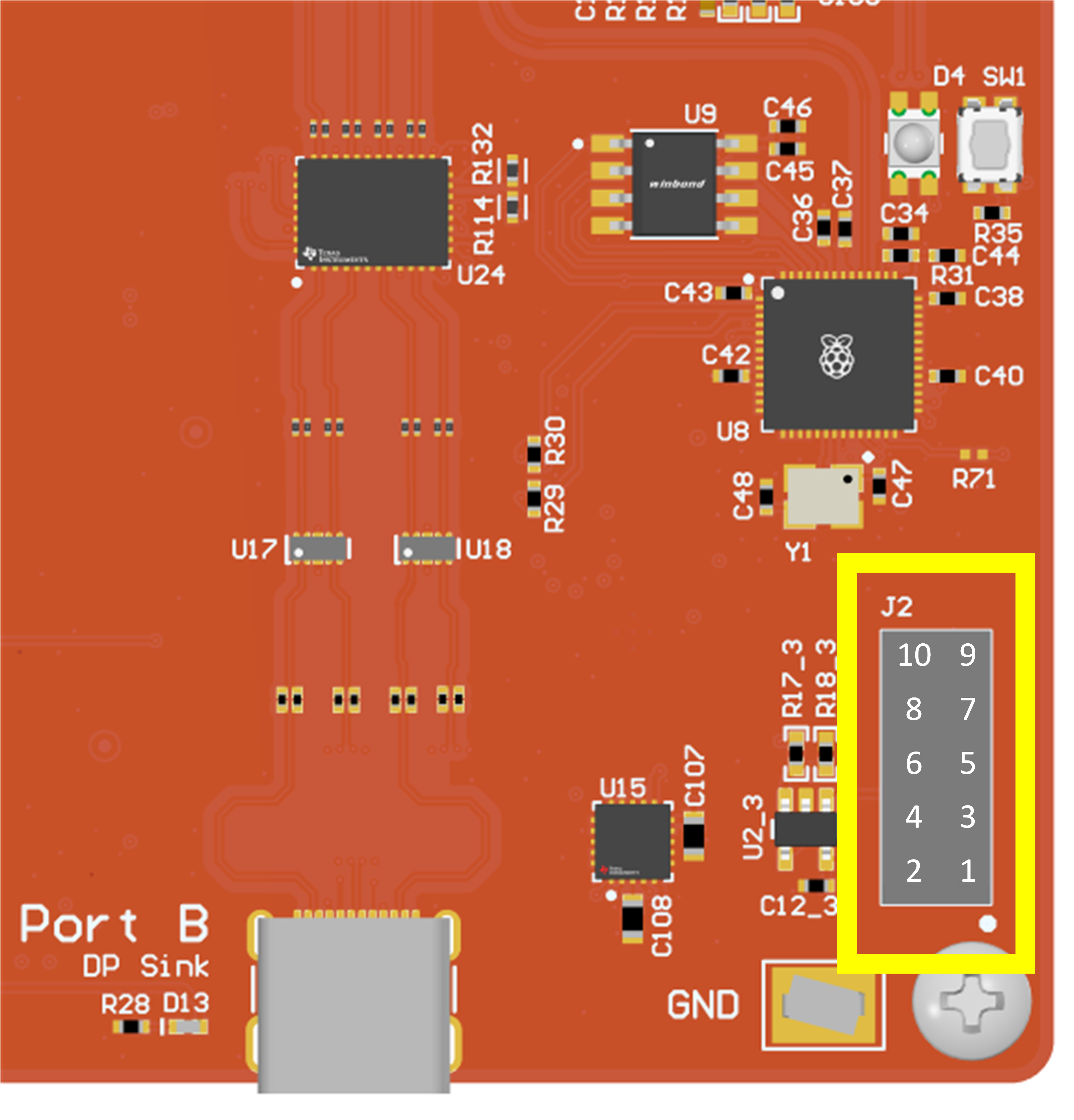

提供了 J1、J2 和 J3 接頭，以允許 EVM 連接范圍為 5V 的調試數字轉換器。
J1 和 J3 調試接頭

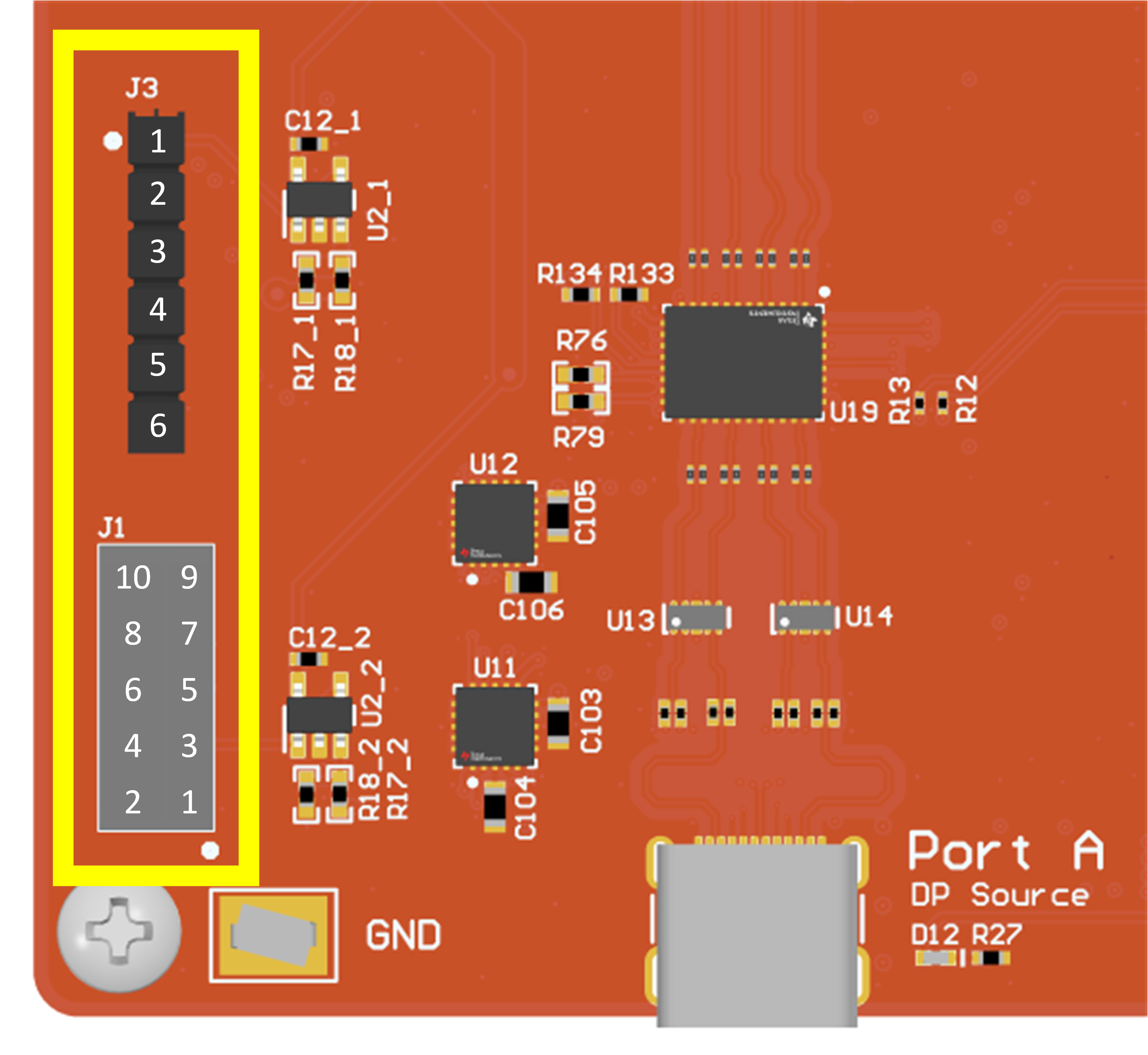

J1 和 J3 接頭位置如所示圖 2-6，信號分配如表 2-4 和表 2-5 所示。
圖 2-6 J1 和 J3 調試接頭表 2-4 J1 接頭引腳分配
| 引腳 | 名稱 | 說明 |
|---|---|---|
| 1 | PA.CC1 | 端口 A CC1 |
| 2 | PA.CC2 | 端口 A CC2 |
| 3 | PA_VBUS_D10 | 端口 A 的 VBUS 電壓調節為 10% |
| 4 | P0_GPIO9 | 觀察 P0_GPIO9 |
| 5 | GND | 接地基準 |
| 6 | GND | 接地基準 |
| 7 | I2C2.SCL | I2C2 時鐘（控制器） |
| 8 | I2C2.SDA | I2C2 數據（控制器） |
| 9 | GND | 接地基準 |
| 10 | P0_GPIO0 | 觀察 P0_GPIO0 |
表 2-5 J3 接頭引腳分配
| 引腳 | 名稱 | 說明 |
|---|---|---|
| 1 | VBAT_D10 | VBAT 輸入電源電壓調節為10% |
| 2 | I2C1.SDA | I2C1 數據（目標） |
| 3 | I2C1.SCL | I2C1 時鐘（目標） |
| 4 | P0_GPIO3 | 觀察 P0_GPIO3（DNP R125 并在 R126 焊盤上組裝一個 0402 尺寸的 0Ω 電阻器） |
| 5 | P1_GPO5 | 觀察 P1_GPO5 或用作 ADC 輸入 |
| 6 | GND | 接地基準 |
