2.8 MCx 型號配置
要通過 MCx 型號 IC 來使用 DRV8376EVM，請參考下面的表和圖以正確配置器件。對于 SPI 型號，確保電阻器未組裝或 DNP，R17、R18 和 R19 組裝 0Ω 電阻器或短接，R20 組裝 5.1kΩ 電阻器。
DRV8376 IC 的 MCx 型號利用硬件型號電阻器來配置 MODE、GAIN_SLEW_tLOCK、DIR 和 ADVANCE。

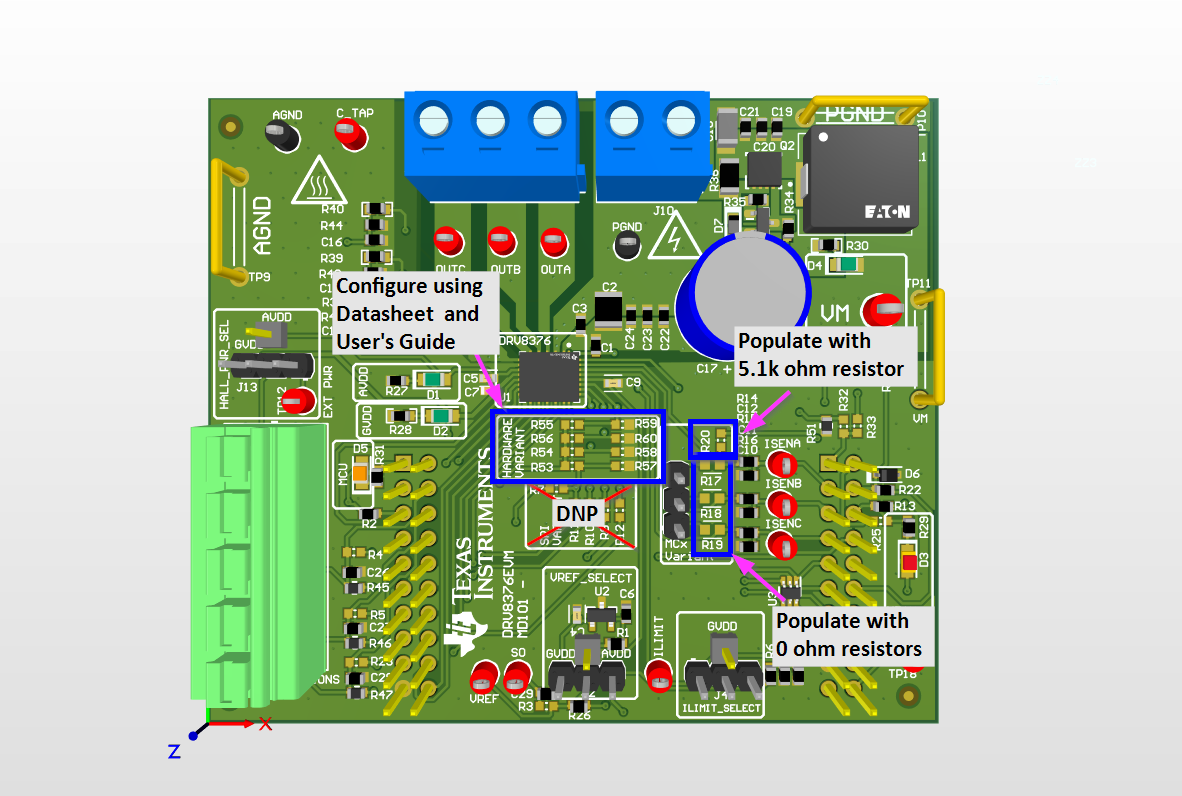

圖 2-14 MCx 配置電阻器表 2-7 MODE 引腳配置
| MODE 引腳 | 霍爾配置 | 調制 | ASR 和 AAR 模式 |
DRV8376EVM |
|---|---|---|---|---|
| 接至 AGND | 模擬霍爾輸入 | 異步 | ASR 和 AAR 已禁用 | 使用 0? 電阻器或通過短接組裝 R57 |
| 22k? 連接到 AGND | 數字霍爾輸入 | 異步 | ASR 和 AAR 已禁用 | 使用 22k? 電阻器組裝 R57 |
|
100kΩ 連接到 AGND |
模擬霍爾輸入 | 同步 | ASR 和 AAR 已禁用 | 使用 100k? 電阻器組裝 R57 |
|
高阻態 |
數字霍爾輸入 | 同步 | ASR 和 AAR 已禁用 | 使用大于 200k? 的電阻器組裝 R57 |
|
100kΩ 連接到 GVDD |
模擬霍爾輸入 | 同步 | ASR 和 AAR 已啟用 | 使用 100k? 電阻器組裝 R53 |
|
22k? 連接到 GVDD |
數字霍爾輸入 | 同步 | ASR 和 AAR 已啟用 | 使用 22k? 電阻器組裝 R53 |
|
連接到 GVDD |
數字霍爾輸入 | 同步 | ASR 和 AAR 已啟用 | 使用 0? 電阻器或通過短接組裝 R53 |
表 2-8 GAIN_SLEW_tLOCK 引腳配置
| GAIN_SLEW_tLOCK 引腳 | 增益 | SLEW | LOCK_DET_TIME | DRV8376EVM |
|---|---|---|---|---|
| 連接到 AGND | 0.4V/A | 1.1V/ns | 500ms | 使用 0? 電阻器或通過短接組裝 R58 |
| 22k? 連接到 AGND | 0.4V/A | 1.1V/ns | 5000ms | 使用 22k? 電阻器組裝 R58 |
| 100kΩ 連接到 AGND | 0.4V/A | 0.25V/ns | 500ms | 使用 100k? 電阻器組裝 R58 |
| 高阻態 | 0.4V/A | 0.25V/ns | 5000ms | 使用大于 200k? 的電阻器組裝 R58 |
| 100kΩ 連接到 GVDD | 2.5V/A | 1.1V/ns | 500ms | 使用 100k? 電阻器組裝 R54 |
| 22k? 連接到 GVDD | 2.5V/A | 1.1V/ns | 5000ms | 使用 22k? 電阻器組裝 R54 |
| 連接到 GVDD | 2.5V/A | 0.25V/ns | 500ms | 使用 0? 電阻器或通過短接組裝 R54 |
表 2-9 DIR 引腳配置
| DIR 引腳 | DIR 運行 | DRV8376EVM |
|---|---|---|
|
連接到 GND |
禁用方向更改功能 |
使用 0? 電阻器或通過短接組裝 R59 |
表 2-10 ADVANCE 引腳配置
|
Advance 引腳 |
相位超前設置 |
DRV8376EVM |
|---|---|---|
| 連接到 AGND | 0° | 使用 0? 電阻器或通過短接組裝 R60 |
| 22k? 連接到 AGND | 4° | 使用 22k? 電阻器組裝 R60 |
| 100kΩ 連接到 AGND | 11° | 使用 100k? 電阻器組裝 R60 |
| 高阻態 | 15° | 使用大于 200k? 的電阻器組裝 R60 |
| 100kΩ 連接到 GVDD | 20° | 使用 100k? 電阻器組裝 R56 |
| 22k? 連接到 GVDD | 25° | 使用 22k? 電阻器組裝 R56 |
| 連接到 GVDD | 30° | 使用 0? 電阻器或通過短接組裝 R56 |
