ZHCUCE9 October 2024 DRV8376
2.6 硬件型號配置
要通過硬件型號 IC 使用 DRV8376EVM，請參考下面的表和圖以正確配置器件。對于 SPI 型號和 MCx 型號，均應確保電阻器未組裝或 DNP。

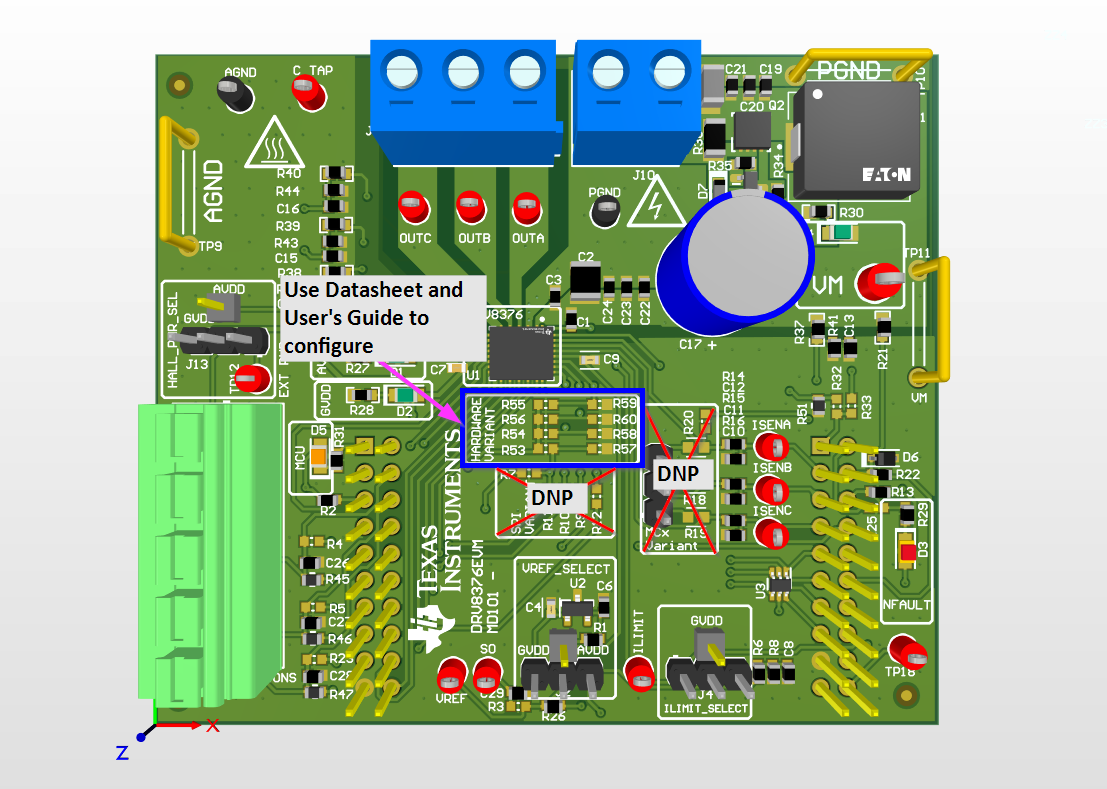

圖 2-12 硬件配置電阻器表 2-3 PWM 和 ASR/AAR 模式配置
| MODE 類型 | PWM 模式 | ASR 和 AAR 模式 | MODE_SR 引腳 | DRV8376EVM |
|---|---|---|---|---|
| 模式 1 | 6x 模式 | ASR 和 AAR 被禁用 | 連接到 AGND | 使用 0? 電阻器或通過短接組裝 R57 |
| 模式 2 | 6x 模式 | ASR 和 AAR 被啟用 | 高阻態 | 使用大于 200k? 的電阻器組裝 R57 |
| 模式 3 | 3x 模式 | ASR 和 AAR 被禁用 | 使用 47kΩ 電阻器連接到 GVDD | 使用 47kΩ 電阻器組裝 R53 |
| 模式 4 | 3x 模式 | ASR 和 AAR 被啟用 | 連接到 GVDD | 使用 0? 電阻器或通過短接組裝 R53 |
表 2-4 壓擺率配置
| 壓擺率 | SLEW 引腳 | DRV8376EVM |
|---|---|---|
| 1100V/μs | 接至 AGND | 使用 0? 電阻器或通過短接組裝 R60 |
| 500V/μs | 高阻態 | 使用大于 200k? 的電阻器組裝 R60 |
| 250V/μs | 47kΩ 連接到 GVDD | 使用 47kΩ 電阻器組裝 R56 |
| 50V/μs | 連接到 GVDD | 使用 0? 電阻器或通過短接組裝 R56 |
表 2-5 增益配置
| 增益 | Gain 引腳 | DRV8376EVM |
|---|---|---|
| 0.4V/V | 接至 AGND | 使用 0? 電阻器或通過短接組裝 R58 |
| 1V/V | 高阻態 | 使用大于 200k? 的電阻器組裝 R58 |
| 2.5V/V | 47kΩ 連接到 GVDD | 使用 47kΩ 電阻器組裝 R54 |
| 5V/V | 連接到 GVDD | 使用 0? 電阻器或通過短接組裝 R54 |
表 2-6 OCP 配置
| OCP | OCP 引腳 | DRV8376EVM |
|---|---|---|
| 4.5A | 接至 AGND | 使用 0? 電阻器或通過短接組裝 R59 |
| 2A | 連接到 GVDD | 使用 0? 電阻器或通過短接組裝 R55 |
