ZHCUCE9 October 2024 DRV8376
2.4 跳線信息
DRV8376EVM 有幾項配置可通過跳線完成，以下各節將指導您如何使用跳線進行這些配置。
霍爾傳感器

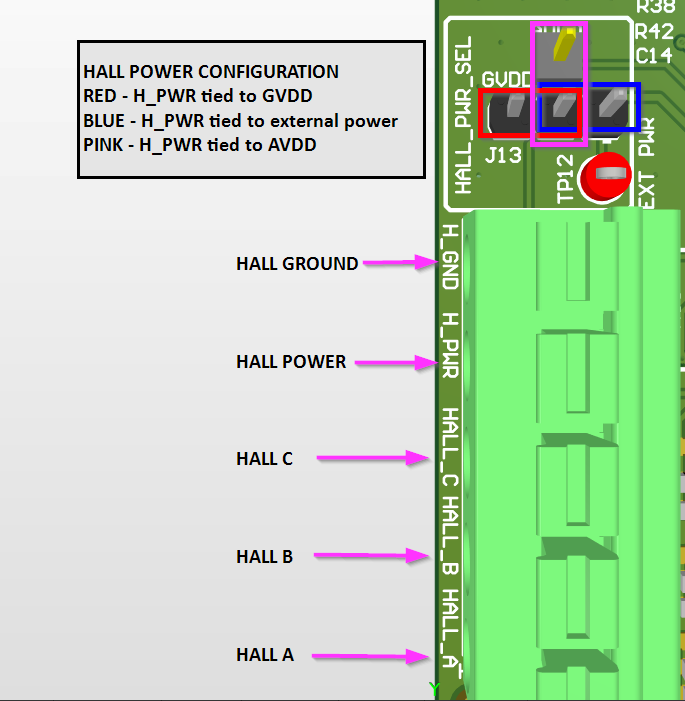

圖 2-4 DRV8376EVM 霍爾傳感器配置圖 2-4 中顯示了霍爾傳感器端子塊的所需連接，還顯示了如何配置霍爾傳感器電源。對于外部提供的霍爾傳感器電源，請將電源連接至 TP12，并確保在藍色矩形處設置一個跳線，如上圖所示。
VREF

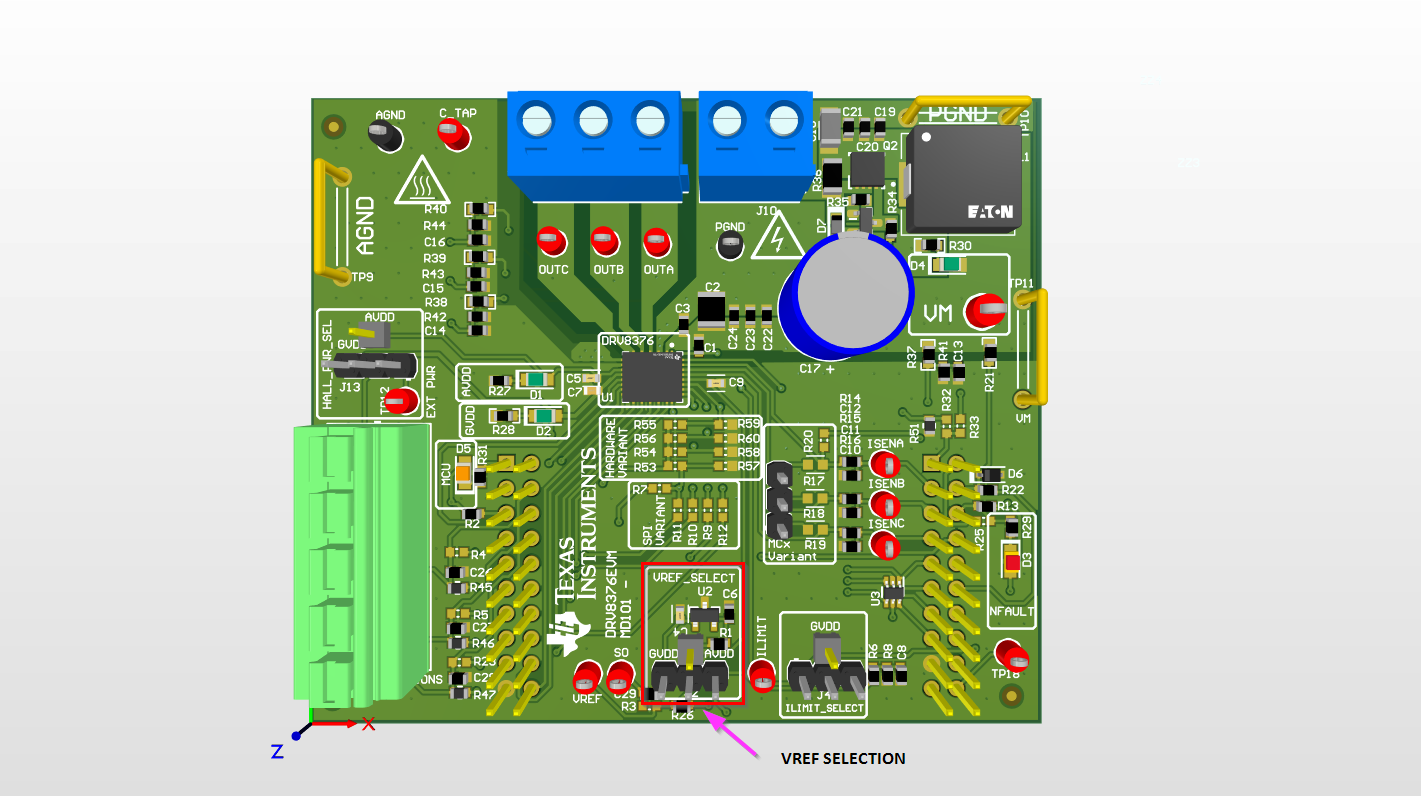

圖 2-5 DRV8376EVM VREF 選擇位置

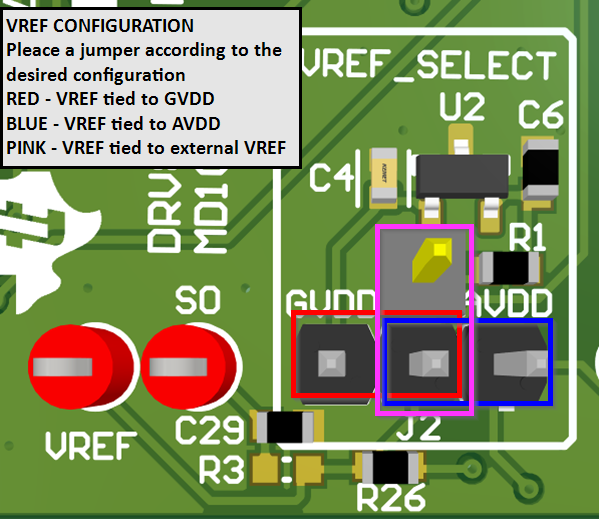

圖 2-6 DRV8376EVM VREF 配置ILIMIT

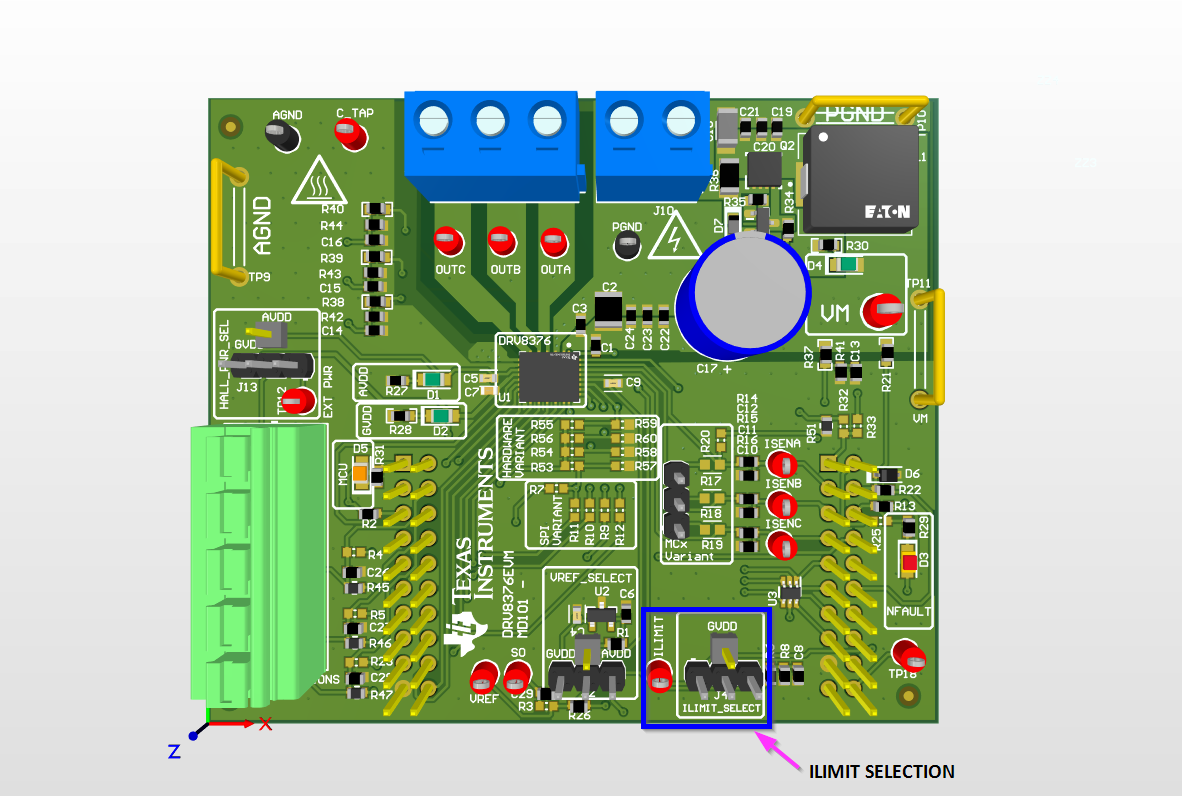

圖 2-7 DRV8376EVM ILIMIT 選擇位置

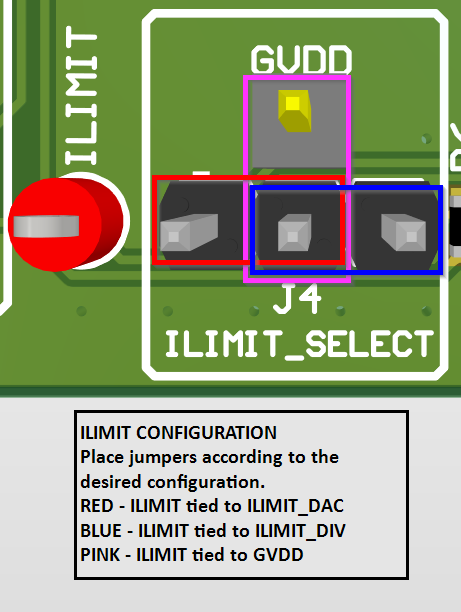

圖 2-8 DRV8376EVM ILIMIT 配置LaunchXL-F280049C 連接器引腳

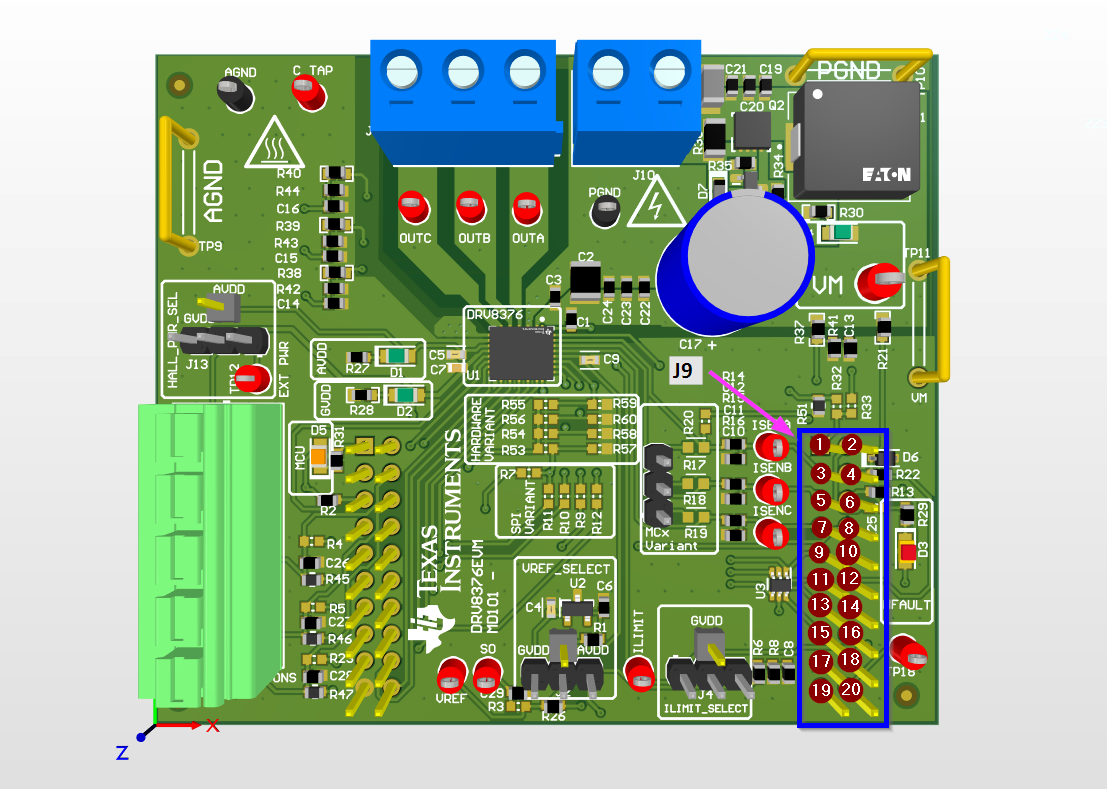

圖 2-9 DRV8376EVM J9 接頭|
J9 引腳編號（DRV8376EVM 原理圖） |
DRV8376EVM 功能 |
LAUNCHXL-F280049C 功能 |
說明 |
|---|---|---|---|
|
20 |
未使用 |
3.3V |
3.3V LaunchPad 電源 |
|
19 |
未使用 |
5V |
5V LaunchPad 電源 |
|
18 |
未使用 |
PGA1/3/5_GND |
未使用 |
|
17 |
AGND |
GND |
GND 連接 |
|
16 |
未使用 |
GPIO13/SCIBRX |
未使用 |
|
15 |
VSENVM |
ADCINA5 |
VM 總線電壓檢測 |
|
14 |
未使用 |
GPIO40/SCIBTX |
未使用（僅供 HALLC 內部使用） |
|
13 |
VSENC |
ADCINB0 |
C 相電壓檢測 |
|
12 |
nSLEEP |
NC |
僅供內部使用 |
|
11 |
VSENB |
ADCINC2 |
B 相電壓檢測 |
|
10 |
未使用 |
ADCINB3/VDAC |
未使用 |
|
9 |
VSENA |
ADCINB1 |
相 A 電壓檢測 |
|
8 |
SCLK |
SPIACLK |
SPI 時鐘（僅限 DRV8376 SPI 型號） |
|
7 |
ISENA |
ADCINB2 |
A 相電流檢測 |
|
6 |
nFAULT (DNP) |
ADCINC4 |
僅供內部使用 |
|
5 |
ISENB |
ADCINC0 |
B 相電流檢測 |
|
4 |
nSLEEP |
GPIO37 |
低電平有效輸出睡眠引腳 |
|
3 |
ISENC |
ADCINA9 |
C 相電流檢測 |
|
2 |
nFAULT |
GPIO35 |
低電平有效輸入故障引腳 |
|
1 |
C_TAP/ILIM_DAC（只能組裝 R32 或 R33 之一，不能同時組裝） |
ADCINA1/DACB_OUT |
用于中心抽頭檢測的 ADC 或用于 ILIM 電壓基準的 DAC |

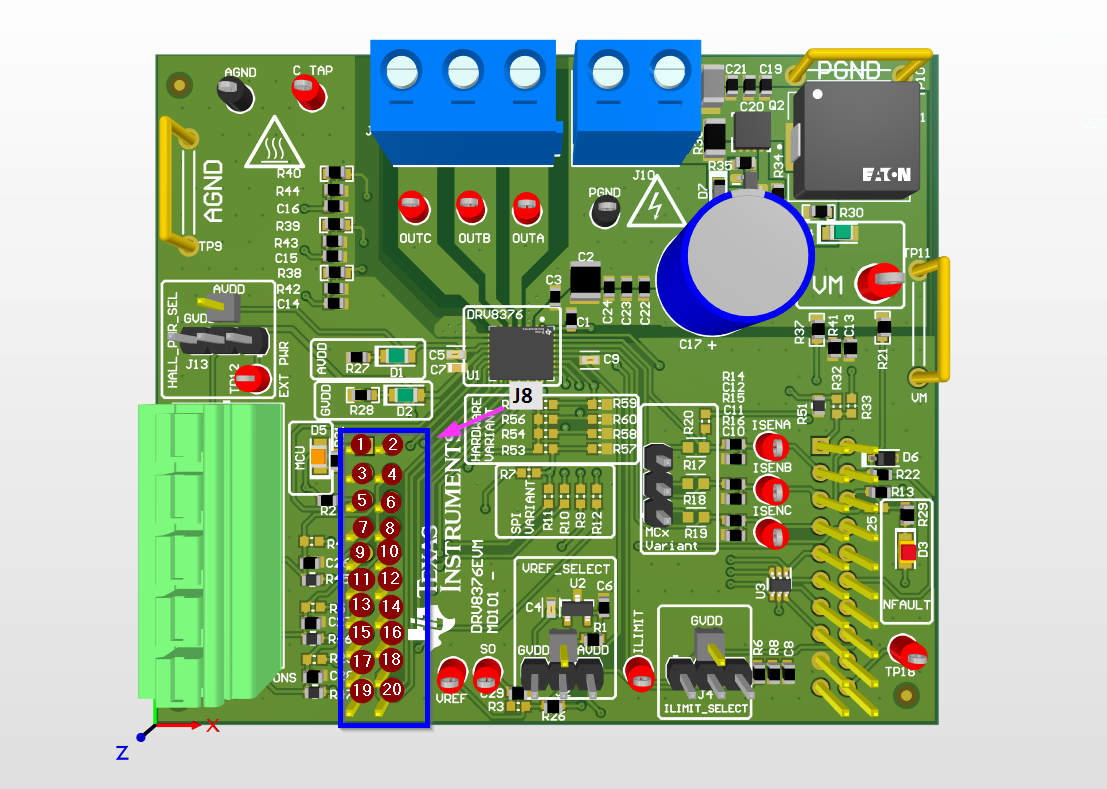

圖 2-10 DRV8376EVM J8 接頭|
J8 引腳編號（DRV8376EVM 原理圖） |
DRV8376EVM 功能 |
LAUNCHXL-F280049C 功能 |
說明 |
|---|---|---|---|
|
20 |
INHA/HPA |
GPIO10/PWM6A |
用于切換 A 相高側 FET 的 PWM |
|
19 |
AGND |
GND |
GND 連接 |
|
18 |
INLA/HNA |
GPIO11/PWM6B |
用于切換 A 相低側 FET 的 PWM |
|
17 |
nSCS |
SPIASTE |
SPI 低電平有效芯片選擇（僅限 DRV8316R） |
|
16 |
INHB/HPB |
GPIO8/PWM5A |
用于切換 B 相高側 FET 的 PWM |
|
15 |
未使用 |
NC |
未使用 |
|
14 |
INLB/HNB |
GPIO9/PWM5B |
用于切換 B 相低側 FET 的 PWM |
|
13 |
未使用 |
NC |
未使用 |
|
12 |
INHC/HPC |
GPIO4/PWM3A |
用于切換 C 相高側 FET 的 PWM |
|
11 |
未使用 |
XRSn |
未使用 |
|
10 |
INLC/HNC |
GPIO5/PWM3B |
用于切換 C 相低側 FET 的 PWM |
|
9 |
SDI |
SPIAPICO |
SPI 數據輸入（僅限 DRV8376 SPI 型號） |
|
8 |
HALLA |
GPIO58 |
電機的霍爾傳感器 A |
|
7 |
SDO |
SPIAPOCI |
SPI 數據輸出（僅限 DRV8376 SPI 型號） |
|
6 |
HALLB |
GPIO30 |
電機的霍爾傳感器 B |
|
5 |
DRVOFF |
GPIO39 |
高電平有效輸出，以禁用柵極驅動器 |
|
4 |
HALLC |
GPIO18*/XCLKOUT |
電機的霍爾傳感器 C |
|
3 |
未使用 |
GPIO23/LED4 |
LaunchPad 上預留的 LED |
|
2 |
VREF |
GPIO25 |
僅供內部使用 |
|
1 |
MCU_LED |
GPIO59 |
LaunchPad 連接的可視反饋 |
