ZHCUCE9 October 2024 DRV8376
2.2 LaunchXL-F280049C 設置
必須將 DRV8376EVM 連接到 LaunchXL-F280049C，如圖 2-2 所示。確保 DRV8376EVM 的電源輸入和相位輸出朝向 LaunchXL-F280049C 上 micro-USB 的相反方向。

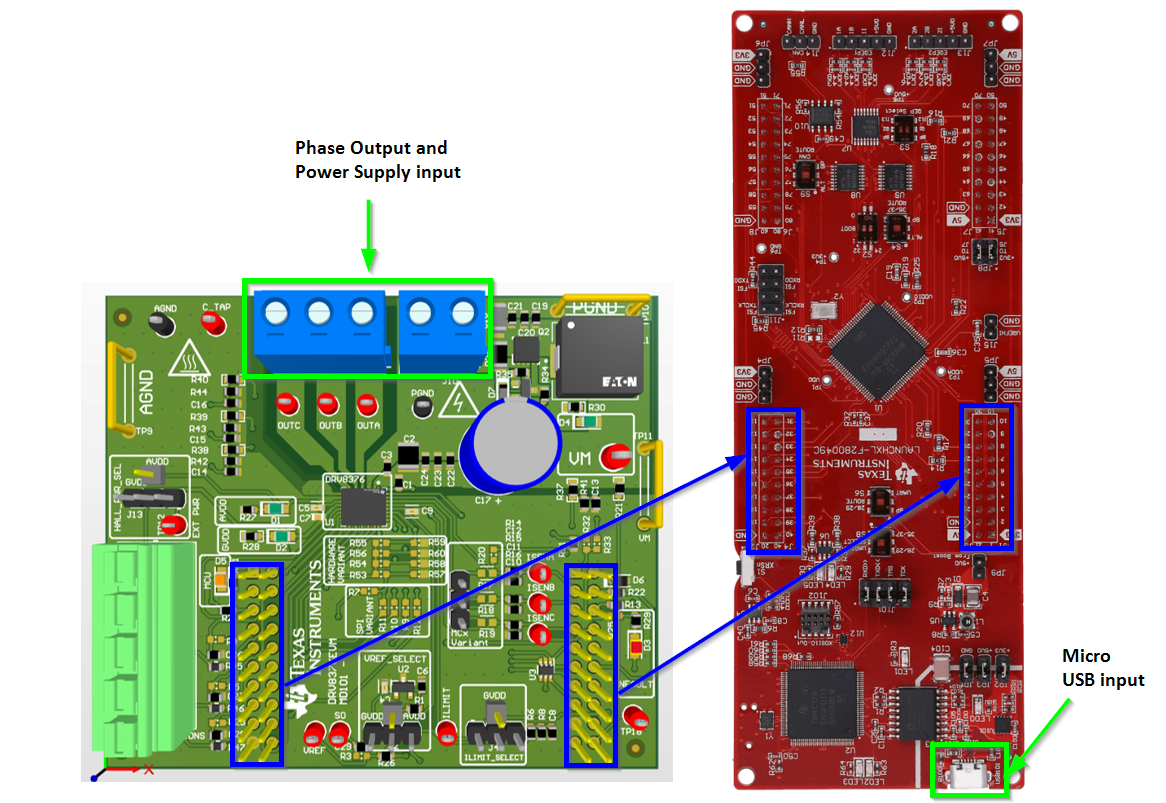

圖 2-2 DRV8376EVM LaunchXL-F280049C 連接警告： 為了更大限度降低潛在的電擊危險和人身傷害的風險，請?jiān)诓皇褂?DRV8376EVM 時移除所有電源連接和接口。
警告：
 |
| 表面高溫。接觸會導致燙傷。請勿觸摸。 |
警告：
 |
| 高壓。將電路板連接到火線時可能會觸電。電路板應由專業人員小心處理。 |
| 為安全起見，強烈建議使用具有過壓和過流保護功能的隔離式測試設備。 |
