ZHCUCE0A September 2024 – June 2025 TPS26750
2.2.5 TPS26750 和 BQ25756
圖 2-7 TPS26750 和 BQ25756 方框圖如果用戶希望支持 5V 供電，則由于以下電路板要求，電源需要提供至少 18W 的功率：
- 5V 3A（用于 PP5V 電源路徑）
- 120mA（用于 VCONN）
- 100mA（用于電路板 MCU (U22)）
如果用戶希望支持 EPR 供電（5V 至 48V），則電源需要至少為 HV_SYS 網絡提供 15V 電壓（使用 J3 或 J8。也可以將電池連接到 J8 進行測試）。但是，用戶需提供的確切功率具體取決于受電方消耗的預期負載和用戶希望提供的最高電壓 EPR 合約。
圖 2-8 中的示例設置展示了支持 PD3.1 的 140W 3 端口的壁式適配器，其 USB-C2 端口能夠提供 100W (20V/5A) 的功率，并連接到支持 100W 的 USB-C 轉 USB-C 電纜，而該電纜又連接到 TPS26750EVM 的電源 Type C 端口 (J3)。此示例設置能夠向 PD Type C 端口 (J4) 提供 48V 電源，該電壓處于 USB-PD 擴展功率范圍。
若要在 EPR 范圍內使用 TPS26750EVM 拉取和灌入功率，用戶需要將仿真電池連接到 HV_SYS 接頭 (J8)，而不是通過 J3 為電路板供電。

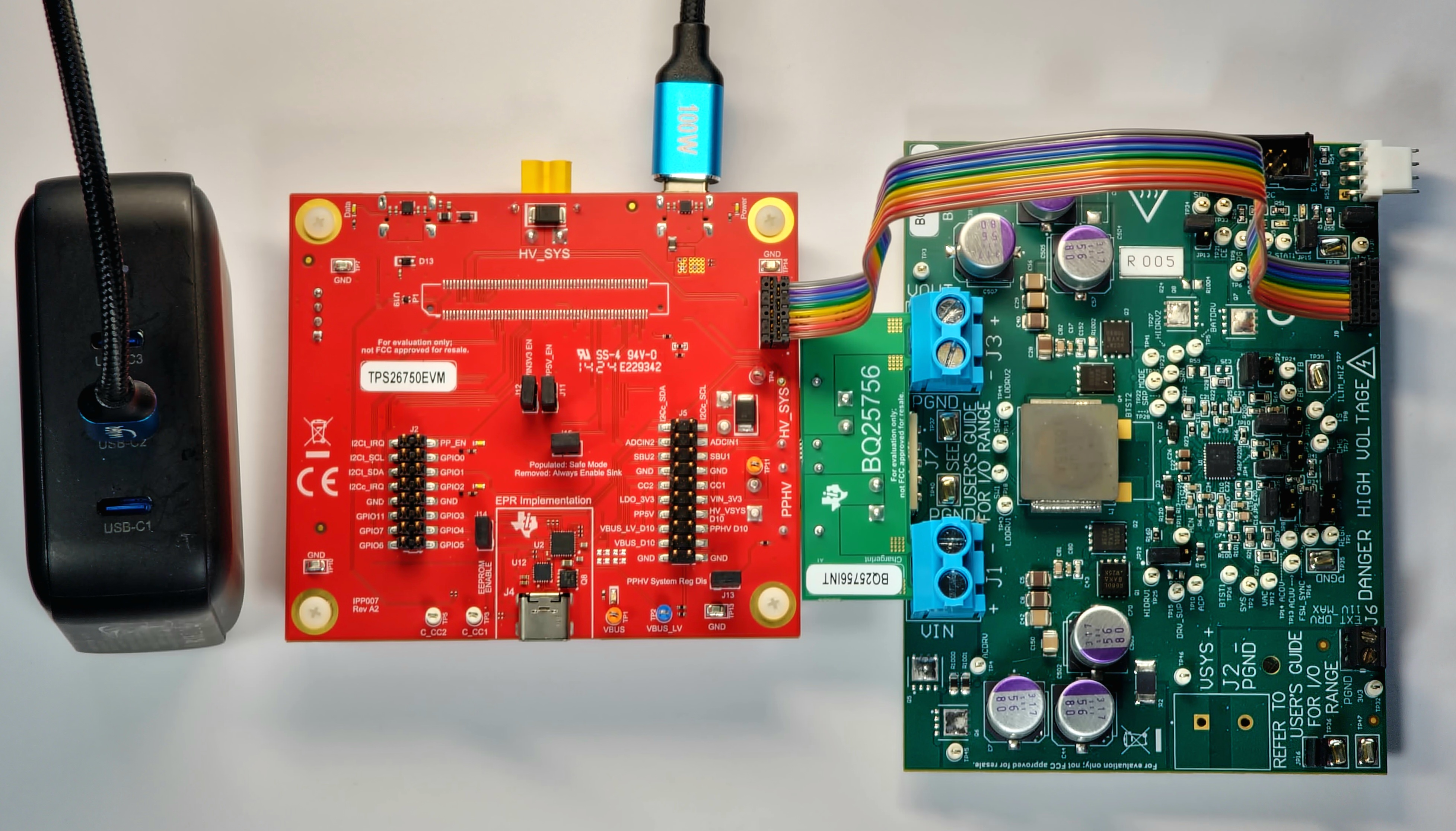

圖 2-8 TPS26750EVM 和 BQ25756EVM 示例硬件設置
注：
此圖顯示了之前版本的 TPS26750 EVM (RevA2)，但信息仍然準確并適用于當前版本。
