在調試支持 USB-PD 的系統以加快上市速度時,用戶可以使用的最重要工具之一是 USB-PD 協議分析儀。USB-PD 規范詳細說明了端口伙伴之間如何通過配置通道 (CC) 線路發送信息,而上面提到的分析儀可以將這些數據解碼為易于查看的事件日志。這些工具還會顯示 DUT CC 引腳上的電壓,以檢查 Type-C 隱式協議的行為。結合使用此工具與 5V 或 10V 邏輯分析儀來查看接頭 J2 和 J5 上的信號,是調試 TPS26750EVM 的不錯起點。
在決定要使用的 USB-PD 分析儀時,請確保分析儀設計為與支持 EPR 的設備配合使用。在初始發布時,市場上唯一價格低于 200 美元的器件是 Power-Z KM003C。要使用 Power-Z KM003C 記錄端口伙伴之間的 USB-PD 流量,請將該器件在直通模式下與計算機結合使用。有關如何在直通模式下使用 Power-Z KM003C 的信息,請參閱文檔制造商。

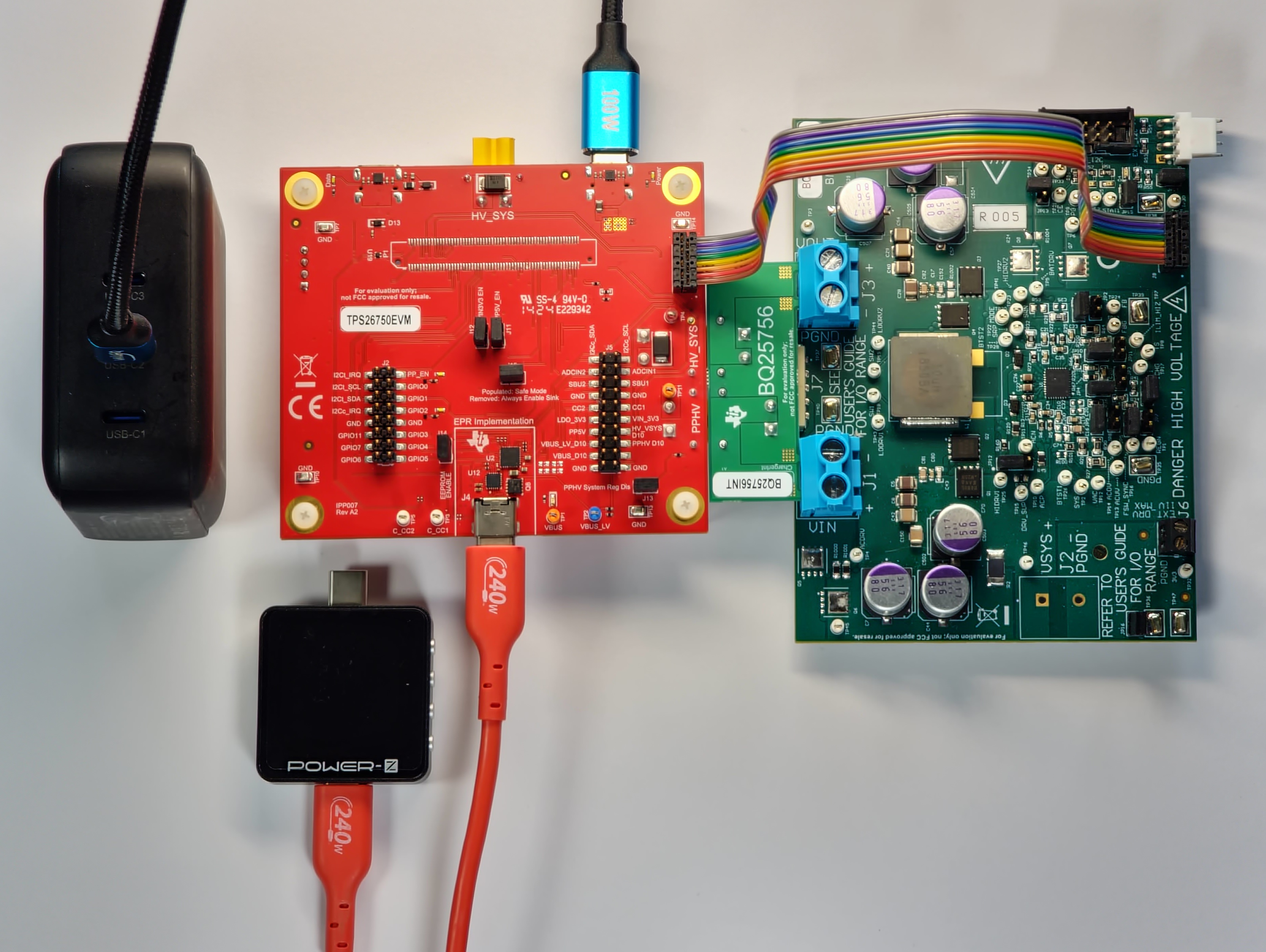

當充當與端口伙伴 TPS26750(供電方)相關的受電方時,此器件還可以逐步執行 USB-PDO 合約(電源數據對象 (PDO)),以測試 TPS26750EVM 為每個 PDO 供電的能力。該器件所示的設置讓用戶可以通過 BQ25756EVM 的集成控制來測試 TPS26750EVM 的已配置 USB-PD 合約 (PDO);請參閱圖 2-10。

此圖顯示了之前版本的 TPS26750 EVM (RevA2),但信息仍然準確并適用于當前版本。
如果用戶在使用應用程序自定義工具配置 TPS26750 后未看到預期行為,則首先要做的是在 TPS26750EVM 首次上電時監控 I2C 線路,以檢查 EEPROM 是否成功將器件配置寫入 TPS26750。必須存在 I2C 數據流(從 EEPROM 到 TPS26750),其內容應與從 GUI 中的 Export Full Flash Binary 工具導出的二進制內容相匹配。
要使用 TPS26750EVM 成功測試 USB-EPR 擴展功率范圍 (EPR),并成功協商 EPR 合約(電壓大于 20V 的 USB-PD 合約),必須使用符合 USB-IF 標準且額定功率為 240W 的 USB-C 轉 USB-C 電纜。如果用戶能夠協商 SPR 合約,但無法協商 EPR 合約,請確保 USB-C 轉 USB-C 電纜的額定功率為 240W。
在為 BQ25756EVM 供電并使用該 EVM 期間,如果在協商 USB-EPR 合約后 VBUS 下降(達到 UVLO),請檢查連接到 HV_SYS 網(通過 J8 或 J3)的供電方是否能夠為協商的合約提供足夠的電流。有關將 BQ25756EVM 與 TPS26750EVM 結合使用的詳細信息,請參閱節 4.1。
