完成問題 1 的選擇后,繼續回答其余問題,以實現對 TPS26750EVM 的刷寫或生成并保存完整配置。根據問題 1 的選擇,剩余的一些問題可能無法選擇。
調查問卷說明
問題 1:節 3.4.2
問題 2:您希望通過 DUT Type C 端口 (J4) 從 TPS26750EVM 提供的最大功率是多少瓦?如果選擇了僅受電配置,則此問題不可供選擇。
選擇可輸出的最大功率時,TPS26750 的“發送供電方能力”寄存器 (0x32) 通過添加默認的供電 PDO(每個 PDO 也稱為 USB-PD 合約)進行配置,如圖 3-6 中所示。
問題 3:您希望通過 DUT Type C 端口 (J4) 向 TPS26750EVM 輸入的最大功率是多少瓦?如果選擇了僅供電配置,則此問題不可選擇。
選擇可輸入的最大功率時,TPS26750 的“發送受電方能力”寄存器 (0x33) 通過添加默認的受電 PD(每個 PDO 也稱為 USB-PD 合約)進行配置。
| 選定功率選項 | 默認 SPR PDO |
|---|---|
| 15W (5V) | 5V/3A |
| 27W (9V) | 5V/3A、9V/3A |
| 45W (15V) | 5V/3A、9V/3A、15V/3A |
| 60W (20V) | 5V/3A、9V/3A、15V/3A、20V/3A |
| 100W (20V) | 5V/3A、9V/3A、15V/3A、20V/5A |
寄存器 0x32 和 0x33 中包含的 PDO 與表 3-2 中選定的功率選項相關。
如果所需功率大于 100W,并且選擇了大于 100W 的選項,則大于 100W 的 PDO 為 EPR PDO,默認生成的 PDO 如表 3-3 所示。PDO 會按順序列出。單個固定 PDO 會按“[PDO 電壓值]V/[PDO 電流]A”格式列出:
| 選定功率選項 | 默認 SPR PDO | 默認 EPR PDO |
|---|---|---|
| 140W (28V) | 5V/3A、9V/3A、15V/3A、20V/5A | 28V/5A、AVS PDO |
| 180W (36V) | 5V/3A、9V/3A、15V/3A、20V/5A | 28V/5A、36V/5A、AVS PDO |
| 240W (48V) | 5V/3A、9V/3A、15V/3A、20V/5A | 28V/5A、36V/5A、48V/5A、AVS PDO |
問題 4:如果在問題 1 中選擇了 DRP 配置(配置索引 1 或 2),則問題 4 確定 TPS26750EVM 優先選擇 哪個電源角色(供電方或受電方)。如果選擇了配置索引 3、4 或 5,則此問題不可選擇。在這種情況下,優先選擇 的含義如下:
問題 5:DUT 支持的 USB 速度是多少?根據選擇,這決定了 PD 協商期間枚舉的 USB 速度。如果不需要 USB 數據,則選擇 No USB data is being used。
問題 6:DUT 的首選數據角色(UFP、DFP 或雙角色端口(不同于雙角色電源,電源角色))是什么?在隱式 Type-C 合約(發生在顯式 USB-PD 合約之前)建立時,電源角色和數據角色為供電方和 DFP 或受電方和 PD。如果此組合不滿足應用的 USB 數據角色需求,則選擇首選的數據角色將允許 TPS26750 在合適的情況下請求數據角色交換。如果沒有偏好,則選擇 No。此信息存儲在端口控制寄存器 (0x29) 中。
問題 7:應用是否支持 USB 電池充電 1.2 (BC1.2) 和傳統充電?根據選擇,TPS26750 可以枚舉不同的 BC1.2 充電方案。有關 BC1.2 實現的更多詳細信息,請參閱 TPS26750 針對電源應用進行了優化且具有集成電源開關的 USB Type-C? 和 USB PD 控制器數據表。

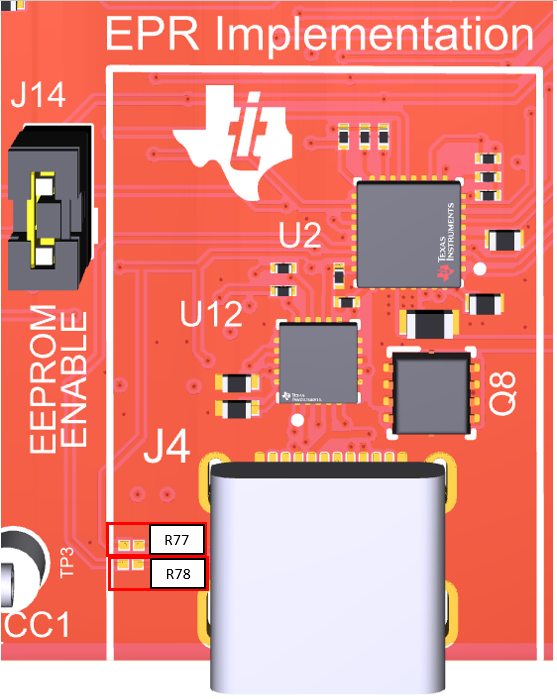

圖 3-3 電阻器 77 和 78 位置

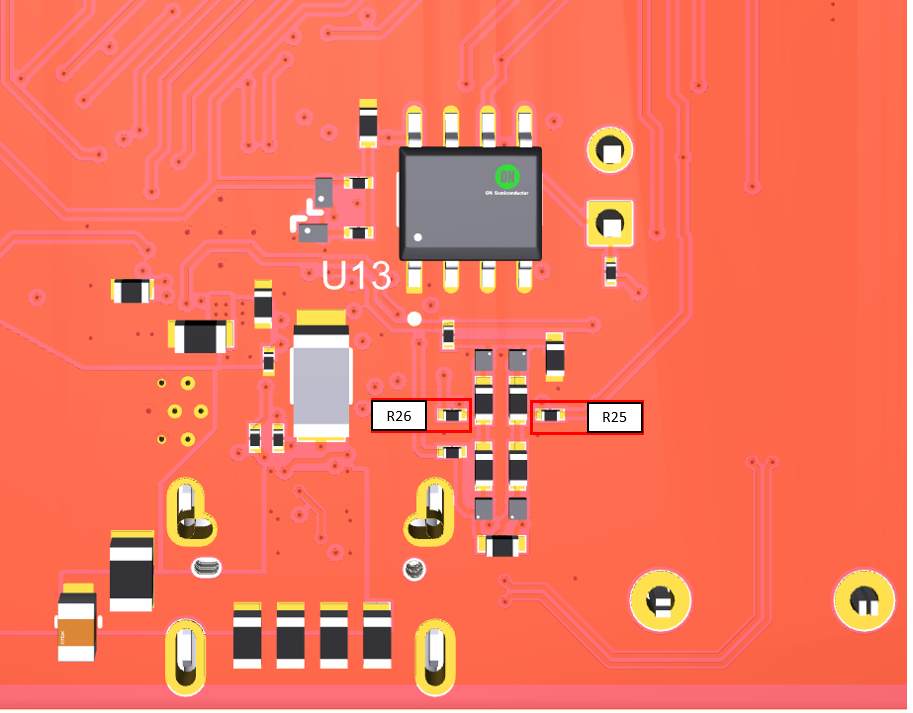

圖 3-4 電阻器 25 和 26 位置問題 8:?jiǎn)⒂没蚪靡后w檢測支持。液體檢測是 TPS26750 的一項新功能,符合用于液體檢測和腐蝕緩解的 Type-C 規范。
問題 9:允許輸入供應商 ID。供應商 ID 由 USB-IF 提供,是一個 4 位十六進制值。選擇 Yes 選項以輸入所需的供應商 ID,否則選擇 No。
問題 10:在選擇 Yes 后允許輸入產品 ID(4 位十六進制配置標識符)。如果未使用,請選擇 No。
問題 11 到 18 對應于配置所選 BQ(電池充電器)器件(如果適用)。僅當在第一個問題中選擇了包含 BQ 塊的配置時,這些問題才可填寫。對于所有其他配置(不帶 BQ 塊的 TPS26750),這些問題均被禁用。有關每個問題的更多詳細信息,請參閱節 4.1.2。
TPS26750 支持與 BQ25756 IC 進行集成。如果將 BQ25756EVM 與 TPS26750EVM 結合使用,則可以使用問題 1 中帶有 BQ 塊的任何配置。
