ZHCUCE0A September 2024 – June 2025 TPS26750
1.3 規格
圖 1-1 展示了 TPS26750EVM 的功能方框圖。TPS26750EVM 可以作為獨立的評估模塊來測試 5V 供電和 5V 至 48V 受電。此外，該 EVM 可以與 BQ25756EVM 結合使用來實現 5V 至 48V 的供電和受電能力。TPS26750EVM 可以測試 USB-SPR（標準功率范圍）和 USB-EPR PD 功率范圍，并且可以使用應用程序自定義工具將其配置為僅供電器件、僅受電器件或雙角色電源 (PD) 器件。
注： 跳線 J11、J12 和 J13 控制各自 LDO 或開關的 ENABLE 信號，而不連接到相應 LDO 或開關的輸出。這些跳線在方框圖中位于相應 LDO 或開關的輸出位置，以簡化和闡明跳線移除時器件的整體行為。
圖 1-1 TPS26750EVM 方框圖TPS26750EVM 可與 BQ25756 結合使用，并且只需很少的設置即可進行電池充電測試，如圖 1-2 所示：
- TPS26750 和 BQ25756 I2C 功能
- 通過僅從調查問卷中選擇幾個參數，應用程序自定義 GUI 便能夠配置 TPS26750，以與 BQ25756 配合使用
- 提供的 4x2 IDC 電纜
- BQ25756 連接器板

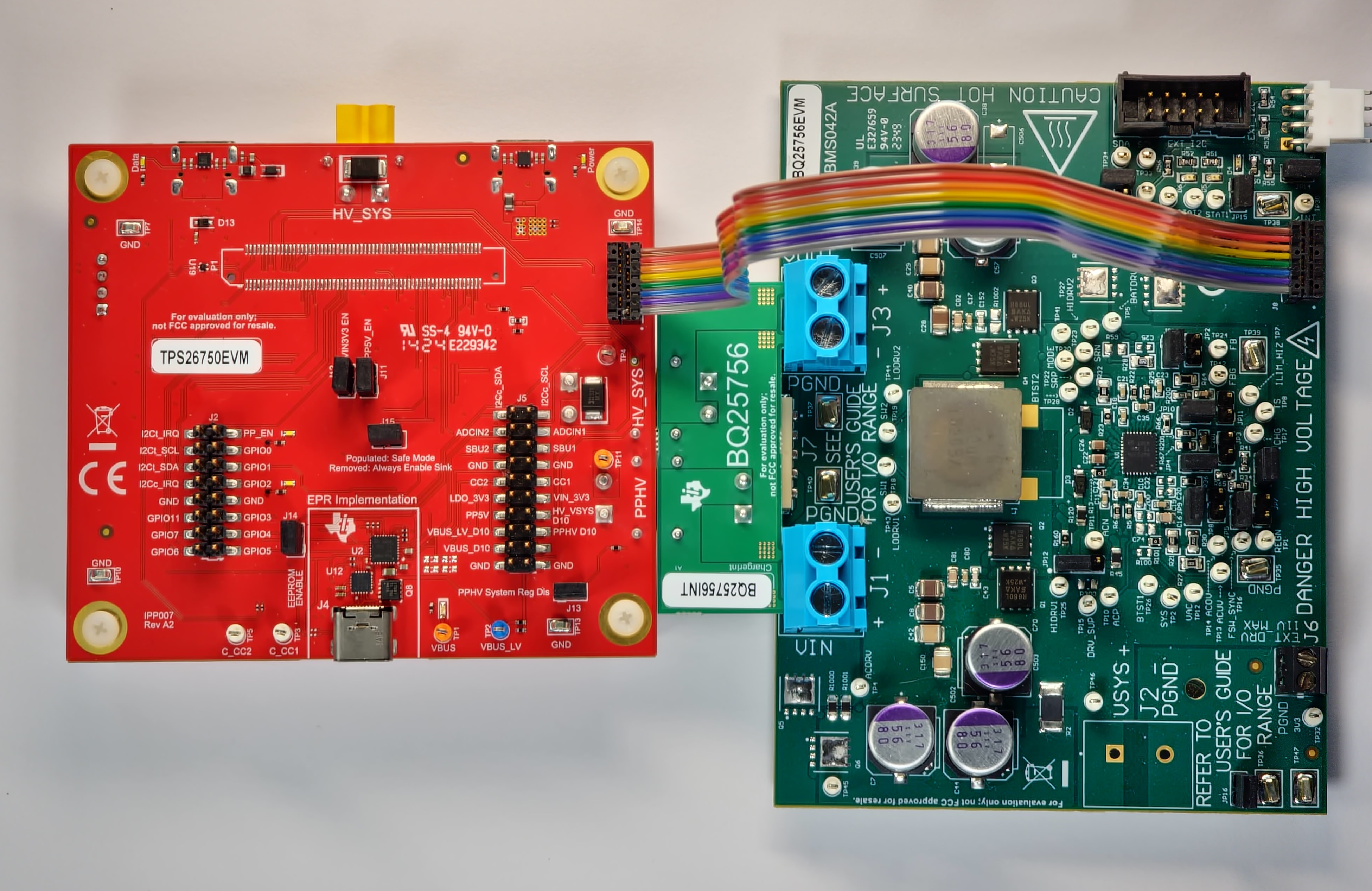

圖 1-2 TPS26750EVM 和 BQ25756EVM 硬件設置注：
此圖顯示了之前版本的 TPS26750 EVM (RevA2)，但信息仍然準確并適用于當前版本。
