ZHCUCE0A September 2024 – June 2025 TPS26750
2.2.3 電池?zé)o電安全模式
圖 2-4 電池?zé)o電安全模式在電池?zé)o電安全模式下測試器件時，EVM 以紅色突出顯示的部分會在 TPS26750 啟動時通電，如圖 2-4 所示。組裝跳線 J15 后，當 TPS26750 的 VIN_3V3 引腳未通電，并且支持 USB-PD 的電源連接到 DUT Type C (J4) 連接器時，就會進入此模式。在電池?zé)o電安全模式下，雙向電源開關 (U10) 會在 TPS26750 啟動并加載配置期間保持?jǐn)嚅_(kāi)。在此模式下，TPS26750 只能作為受電方，并可以由 5V 至 48V 之間（支持 SPR 和 EPR）的電源供電。在配置加載完成且器件完成引導后，雙向電源開關會根據所加載的配置和所連接電源的能力來閉合（或保持?jǐn)嚅_(kāi)）。
要使用 TPS26750EVM 成功測試 USB-EPR 擴展功率范圍 (EPR) 并成功協商 PD 合約（PD 電壓大于 20V 的 USB-EPR 合約），必須使用符合 USB-IF 標準且額定功率為 240W 的 USB-C 轉 USB-C 電纜。

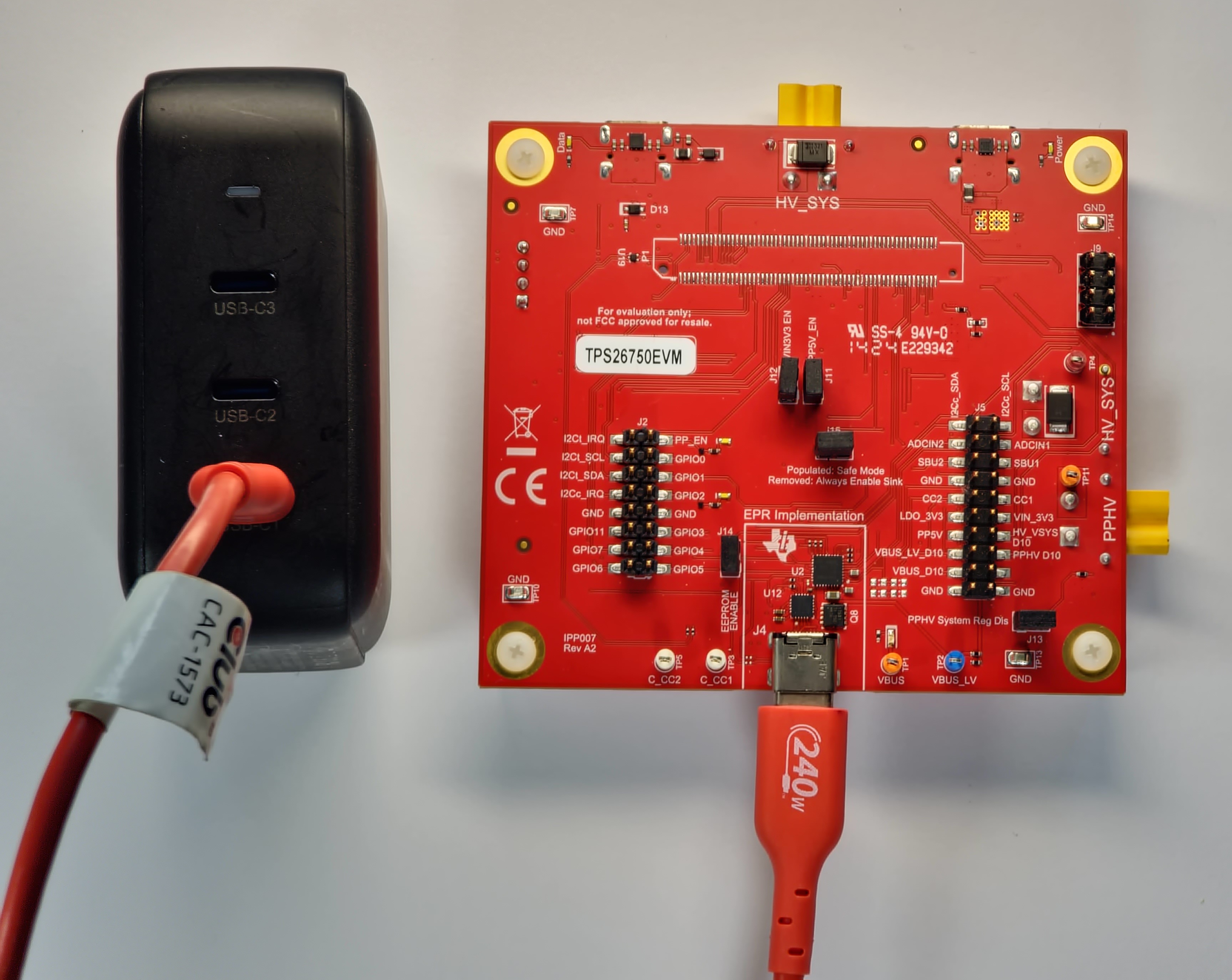

圖 2-5 中的示例設置展示了支持 PD3.1 的 140W 3 端口的壁式適配器，其 USB-C1 端口能夠提供 140W (28V/5A) 的功率，并連接到支持 240W 的 USB-C 轉 USB-C 電纜，而該電纜又連接到 TPS26750EVM 的電源 Type C 端口 (J3)。此示例設置能夠由連接到 PD Type C 端口 (J4) 的 28V 電源（因?yàn)楸谑竭m配器最多可以提供 28V；TPS26750EVM 不限于 28V）供電，該電壓處于 USB-PD 擴展功率范圍。
圖 2-5 電池?zé)o電安全模式示例硬件設置
此圖顯示了之前版本的 TPS26750 EVM (RevA2)，但信息仍然準確并適用于當前版本。
