LMG342X-BB-EVM 上的電感器能夠在約 3kW 下運行。對于更高的功率級別，請使用外部電感器。

TI 建議遵循以下程序設置 LMG342X-BB-EVM 和 LMG2640EVM-090：

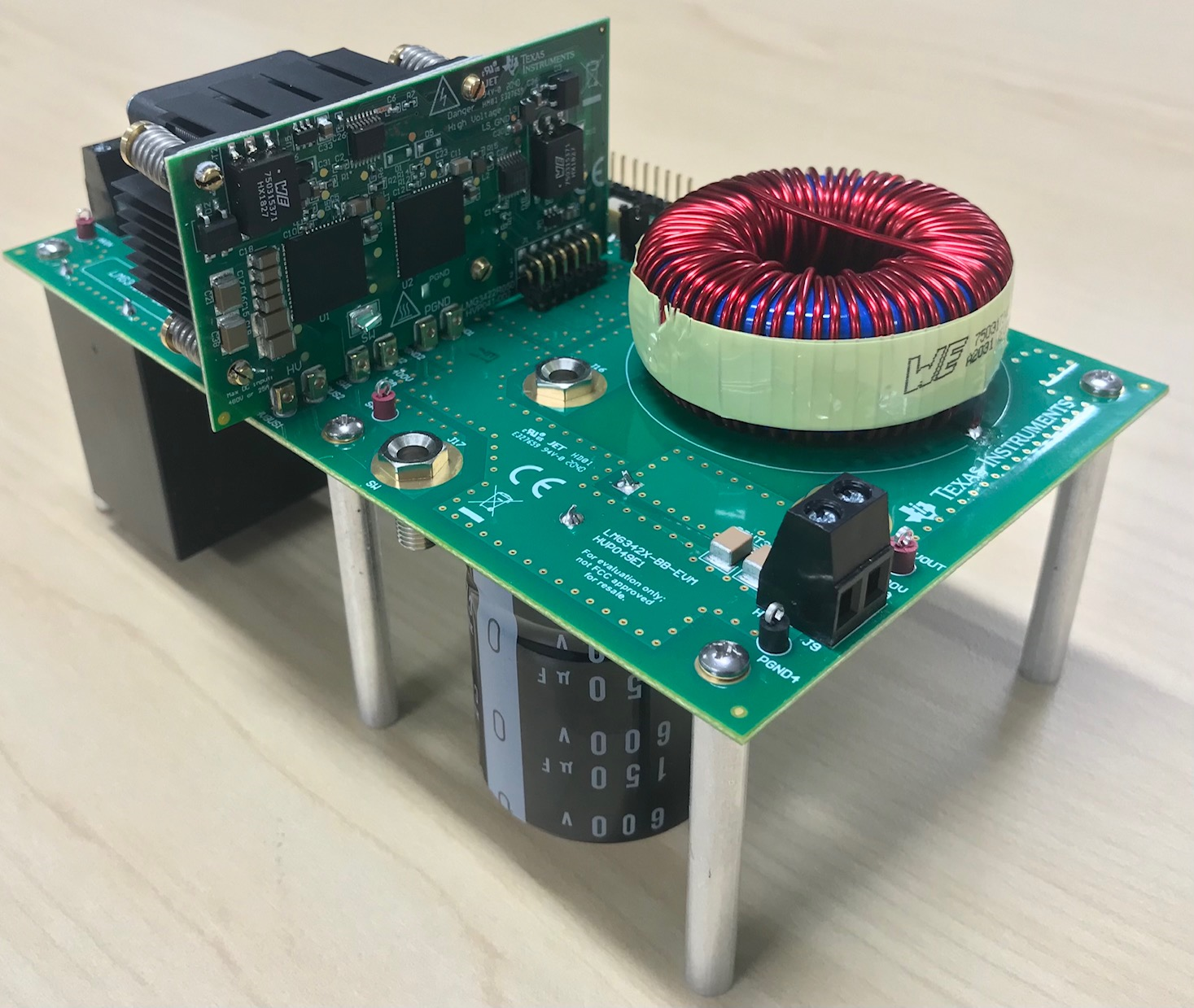

1. 將 LMG2640EVM-090 連接到 LMG342X-BB-EVM，如2圖 2-4 中所示。主板上的連接區域如圖 2-5 所示。
2. LMG342X-BB-EVM安裝在通風的HV 安全箱內。
3. 斷開跳線 J13 以實現 12V 到 5V 板載電源轉換。
4. 斷開跳線 J12。
5. 如果使用板載互補 PWM 生成電路來生成死區時間，請用跳線連接接頭 J7 和 J14 的引腳 2 和引腳 3。在此配置下，只需一個 PWM 信號，就可連接到 J3 或 J8。
6. 如果兩個具有死區時間的互補 PWM 信號提供給了 J3（高側 PWM）和 J8（低側 PWM），請連接接頭 J7 和 J14 的引腳 1 和引腳 2（J7 和 J14 的引腳 1 在圖 2-5 中指示）。這樣，兩個 PWM 信號可直接控制高側和低側器件。
7. 如果需要故障互鎖特性，請連接跳線 J10 和 J11。否則請斷開連接，這樣 PWM 信號可一直通過器件。
8. 將信號發生器設置為所需的頻率和占空比（即 100kHz 和 50% 占空比）。高輸入為 5V，低輸入為 0V。
9. 將信號發生器的輸出連接到 LMG342X-BB-EVM PWM 輸入，如圖 2-5 中所示。
10. 將 12V、2A 直流電源連接到 LMG342X-BB-EVM 12V 輔助電源，如圖 2-5 中所示。
11. 將高壓電源連接到 LMG342X-BB-EVM 高壓輸入以用于降壓模式，如圖 2-5 中所示。
12. 將 3 引腳電源線從風扇連接到 J15，為風扇提供 12V 輔助電源。
