ZHCUCD7 October 2024 LMG2640
2.5.3 測試結果
此測試示例中實現了同步降壓轉換器運行。輸入電壓為 200V，輸出電壓為 400V，占空比為 50%。使用散熱器版本的 EVM 時，電感器電流為三角形式，并在連續導通模式 (CCM) 下運行。此測試中的電感器電流約為 5A，并實現了 800W 的輸出功率。可以測試更高的電流和功率水平，并建議監測器件溫度，以避免出現熱關斷。持續運行的波形如圖 2-7 所示。
通過在低側 FET 的 RDRVL 和 AGND 之間連接一個 0Ω 電阻器，并在高側 FET 的 RDRVH 和 SW 之間連接一個 0Ω 電阻器，可以固定壓擺率。在此壓擺率下，觀察到的導通電壓波形 100V/ns，并使用此 EVM 在 400V 下進行了演示。高壓擺率可在硬開關事件期間實現最低的開關損耗和最小的重疊，而集成式柵極驅動器可在設計時實現超小的電壓過沖，從而提升 EMI 性能。

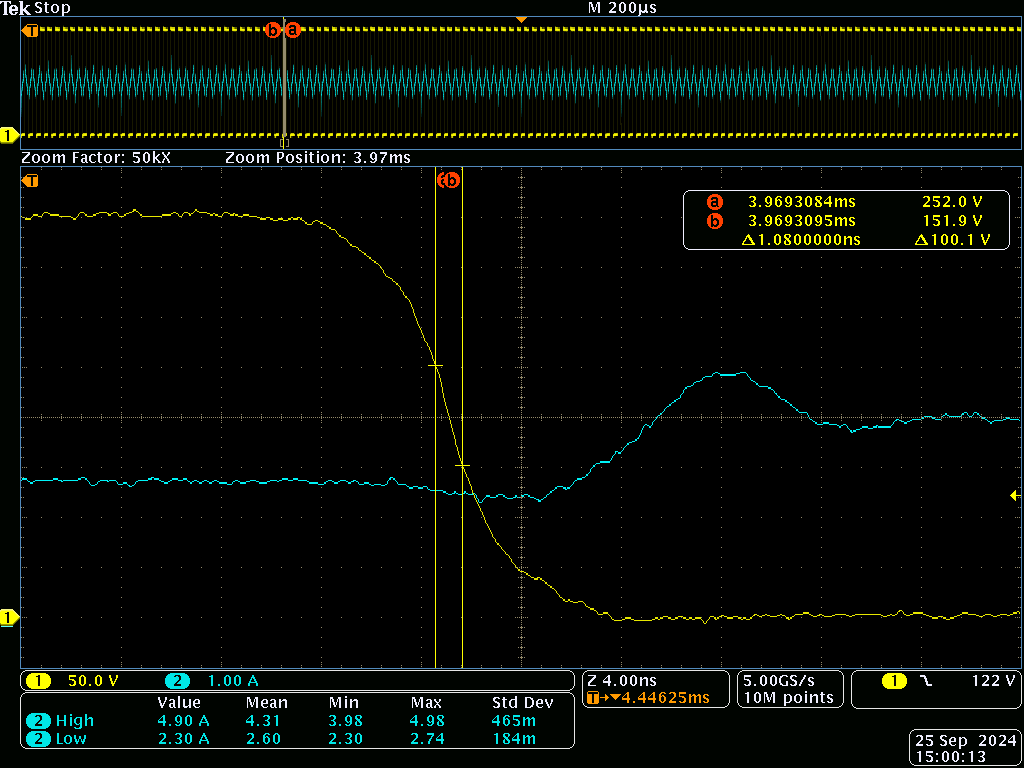

圖 2-7 400V/2A 時為 100V/ns
