ZHCUC43A June 2024 – April 2025 BQ41Z50
2.3.1.5 GPIO 連接器
圖 2-7 ED555/6DS（圖片僅供參考）

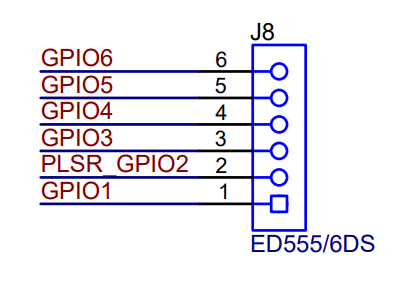

圖 2-8 評估板 GPIO 連接器 (J8)表 2-6 連接器信息
| 位號 | 制造商 | 器件型號 |
|---|---|---|
| J8 | On-Shore Technology | ED555/6DS |
表 2-7 介紹了六個可用 GPIO 的引腳排列。
表 2-7 引腳說明
| 引腳 | 名稱 | 注釋 |
|---|---|---|
| 1 | GPIO1 | 多功能推挽引腳，通用數字輸入或通用數字輸出。 |
| 2 | PLSR_GPIO2 | 多功能推挽引腳，通用數字輸入或通用數字輸出。 |
| 3 | GPIO3 | 多功能開漏引腳，通用數字輸入或通用數字輸出。 |
| 4 | GPIO4 | LED 顯示段，可根據固件配置通過內部灌電流驅動外部 LED。或者，此引腳為推挽引腳，可配置為通用數字輸入引腳或通用數字輸出引腳。 |
| 5 | GPIO5 | LED 顯示段，可根據固件配置通過內部灌電流驅動外部 LED。或者，此引腳為推挽引腳，可配置為通用數字輸入引腳或通用數字輸出引腳。 |
| 6 | GPIO6 | LED 顯示段，可根據固件配置通過內部灌電流驅動外部 LED。或者，此引腳為推挽引腳，可配置為通用數字輸入引腳或通用數字輸出引腳。 |
