ZHCUC43A June 2024 – April 2025 BQ41Z50
5.6 結果
下圖顯示了在上一節中描述的 IT-DZT 示例實現過程中得到的各種指標。

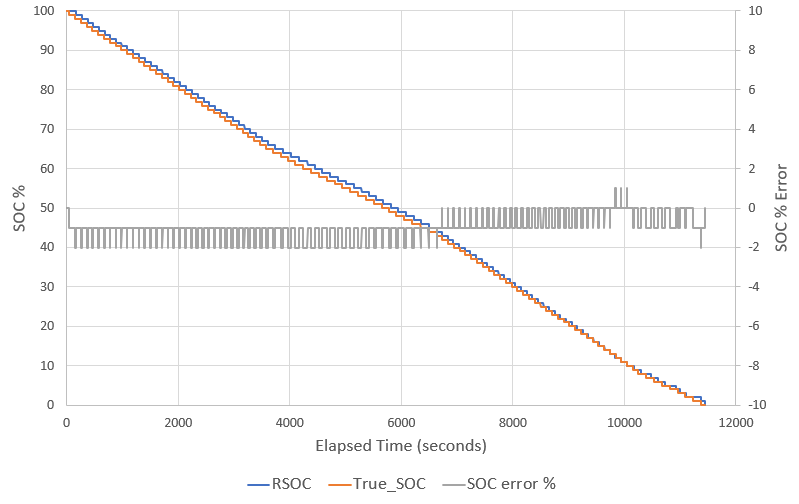

下面的 圖 5-11 顯示了動態放電負載下的容量精度預測。請注意 SOC 誤差百分比如何在 2% 以內。
圖 5-10 應用加載

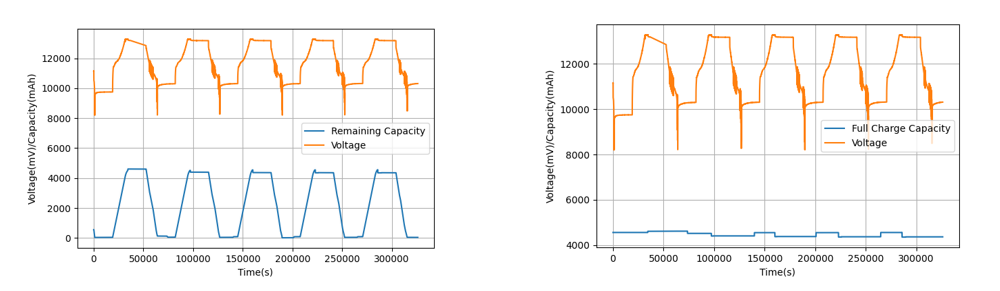

圖 5-11 SOC 精度有關整個周期中的剩余容量和滿電容量圖，請參閱 圖 5-12。請注意，F(xiàn)CC 在第一個周期結束之前無法達到精確的程度。請注意，F(xiàn)CC 在所有放電周期內保持大致相同。

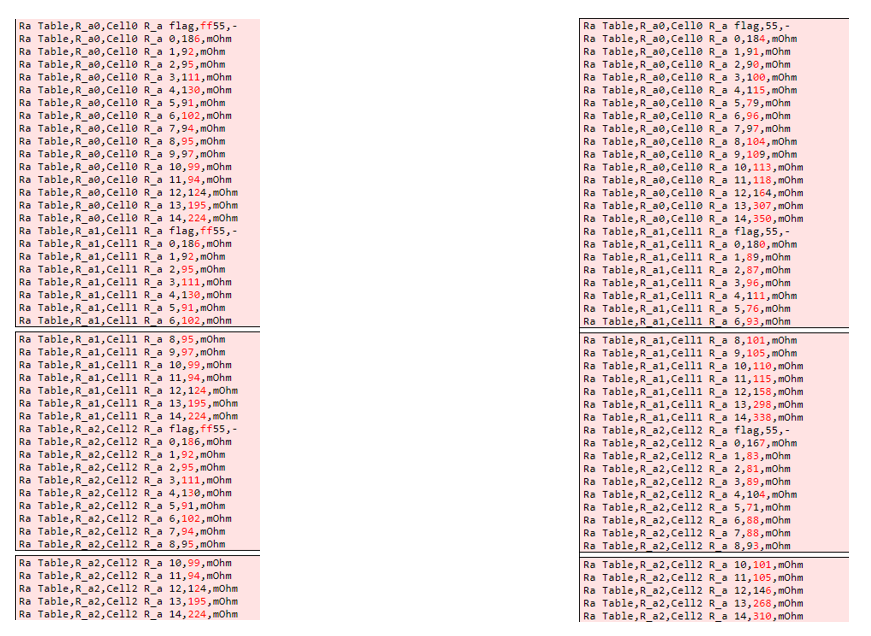

圖 5-12 剩余容量和 FCC 估算下面 圖 5-13 中左側的表顯示了循環開始時的 Ra 表，這些是在使用 bqStudio 對 chemID 進行編程后被編程到電量監測計的默認值。右側的表包含對 Ra 表所做的更新。各個電芯 R_a 標志更新為 0x0055，這意味著電芯阻抗和 Qmax 已更新并正在使用該表。左表所示內容為測試前的情況。右表所示內容為測試后的情況。

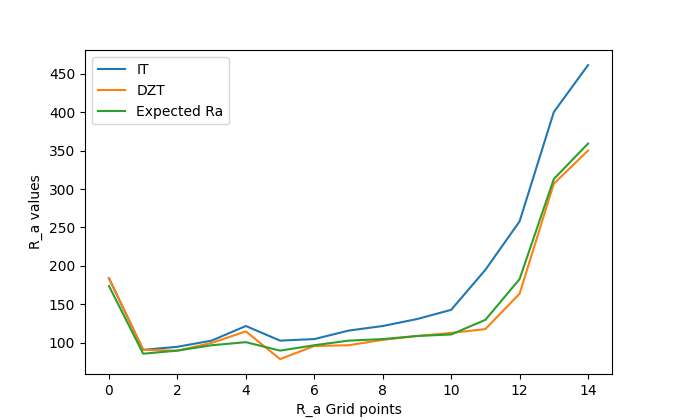

圖 5-13 Ra 更新下面的 圖 5-14 顯示了 IT 和 IT-DZT 算法的比較。藍色圖和橙色圖基于 BQ40Z50 IT 電量監測計和 BQ41Z50 IT-DZT 電量監測計，兩者都處于動態負載下（如動態負載所示）。這些會與進行 ID 表征后獲取的理想 Ra（稱為“預期 Ra”）進行比較。
圖 5-14 IT、IT-DZT 和 預期 Ra從上面的結果可以看出，與標準 IT 算法相比，IT-DZT 算法在動態負載場景下能更準確地測量電阻，因?yàn)樗诜烹娭芷趦?nèi)需要較長的穩定時間來更新 Ra 表。在電量監測計上進行的測試表明，負載有短暫的周期性波動，這是 Dynamic Z-Track? 電量監測計的理想用例。

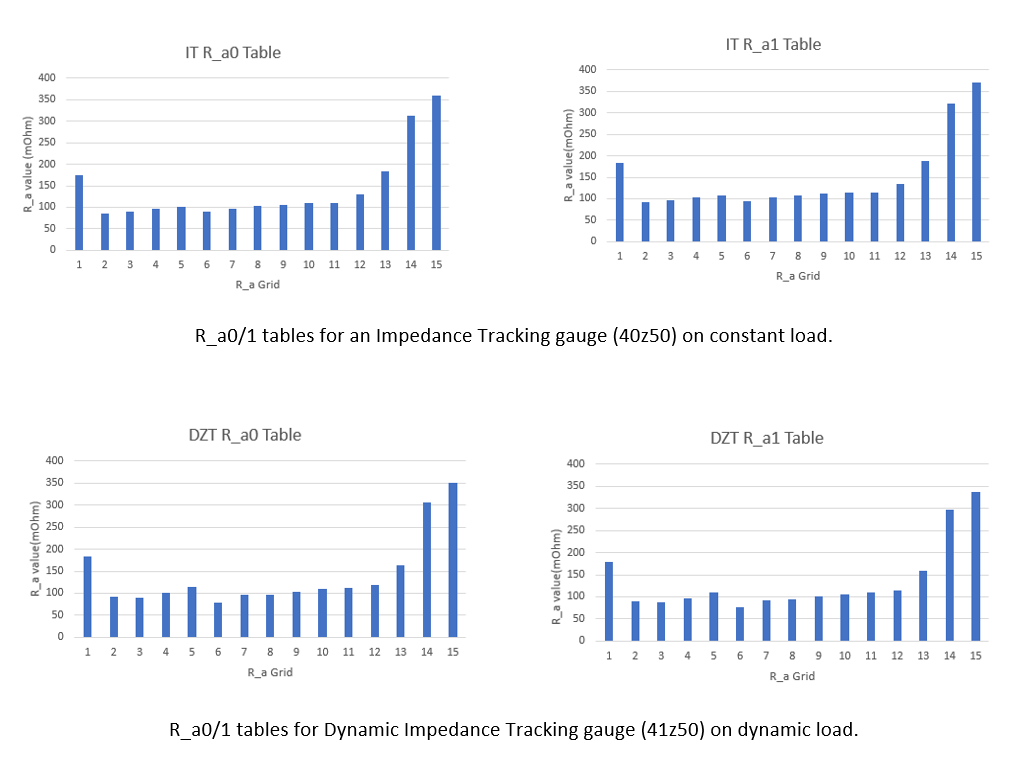

Impedance Track? 在恒流負載下具有很高的精確度。恒定負載下的 IT 電量監測計 (BQ40Z50) 與動態負載下的 BQ41Z50 進行了比較，如下面的 圖 5-15 所示。請注意，IT-DZT 和 IT Gauging 之間的 R_a 值的差異小于 15%。
圖 5-15
