10 AFE79xxEVM 板修改

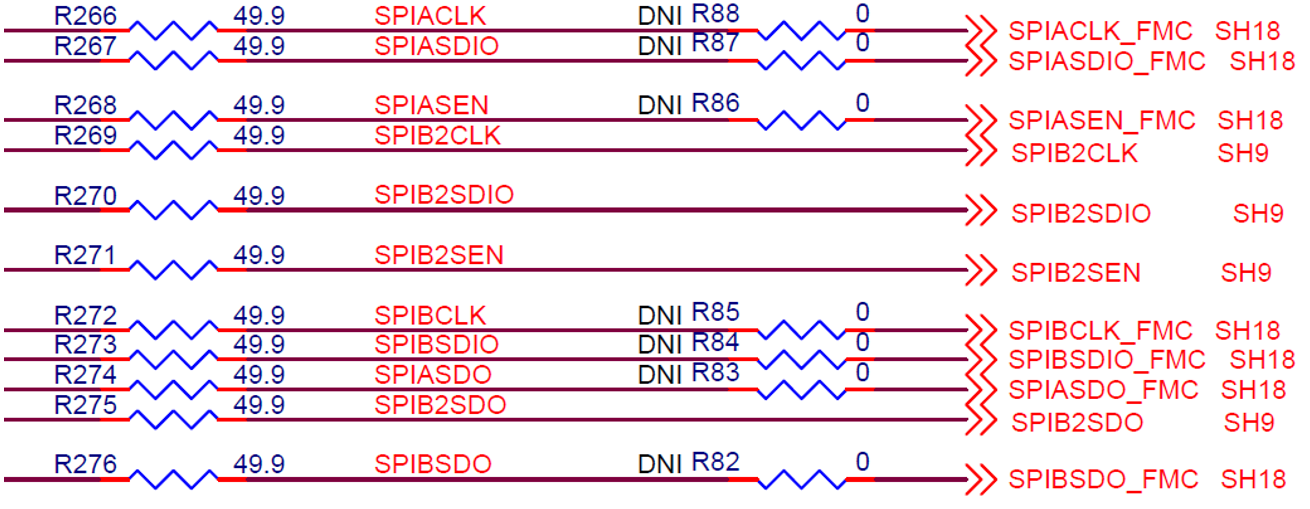

要將 AFE SPI 連接到 FPGA，必須進行以下修改：
- 移除 R266、R267、R268 和 R274（位于 EVM 底部）。
- 為 R88、R87、R86 和 R83 安裝 0Ω 電阻器（位于 EVM 頂部）。
LMK SPI 未連接到 FMC 連接器，因此為了使 FPGA 控制 LMK SPI，必須對電路板進行以下修改。
- 將 LMK_SCK 連接至 SPIACLK（從 R88 至 R248 接線）。
- 將 LMK_SDIO 連接到 SPIASDIO（從 R87 至 R249 接線）。
- 將 LMK_CS 連接至 FMC 連接器的引腳 D26。
- 要執行此操作，可以在 R242 和連接到 FMC 的 R9 的開放式焊盤之間連接一根導線。
