4 背景
此示例使用了軟核 Microblaze，因為 Microblaze 可以在大多數 Xilinx FPGA 系列中實例化。SPI、UART 和 GPIO AXI 塊在頻率相對較低的 AXI 時鐘上運行。如圖 4-1 所示，AXI 外設由 Microblaze 塊通過智能互連進行控制。

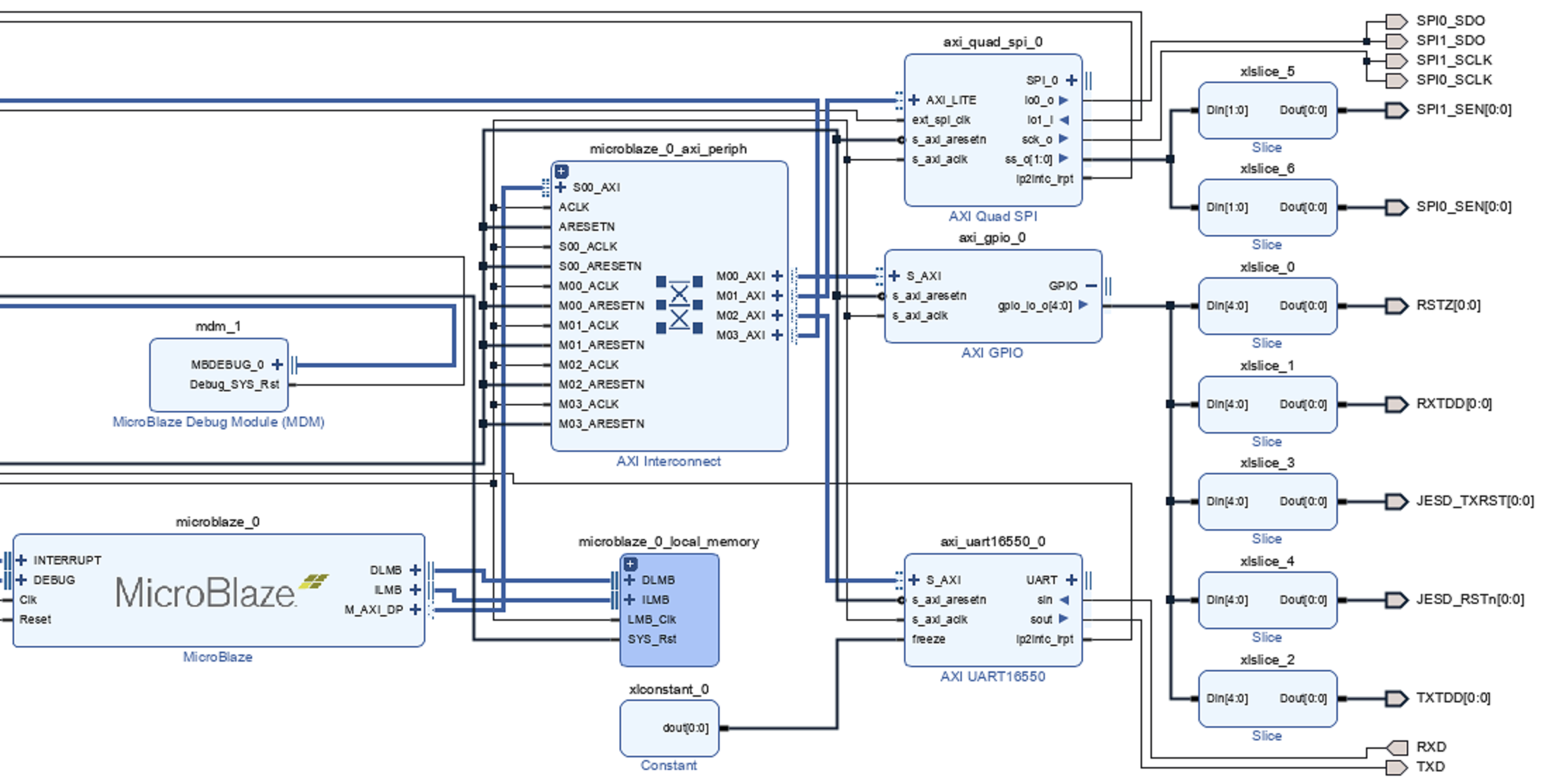

圖 4-1 采用 Microblaze 和 AXI 外設的典型塊設計Microblaze 的 HP 端口驅動 AXI 外設塊設計。100MHz 差分時鐘源需要為整個 IP 提供時鐘。此示例使用 100MHz 差分時鐘源，因為該時鐘在大多數 FPGA EVM 中通常作為“用戶時鐘”提供。所有其他時鐘頻率通過時鐘向?qū)г趦?nèi)部生成。根據系統中所需的獨立 SPI 總線數量，可將更多 AXI SPI IP 添加到塊設計中。
