6 在 Vitis 中創建新平臺
要在 Vitis 中創建新平臺，請執行以下步驟：

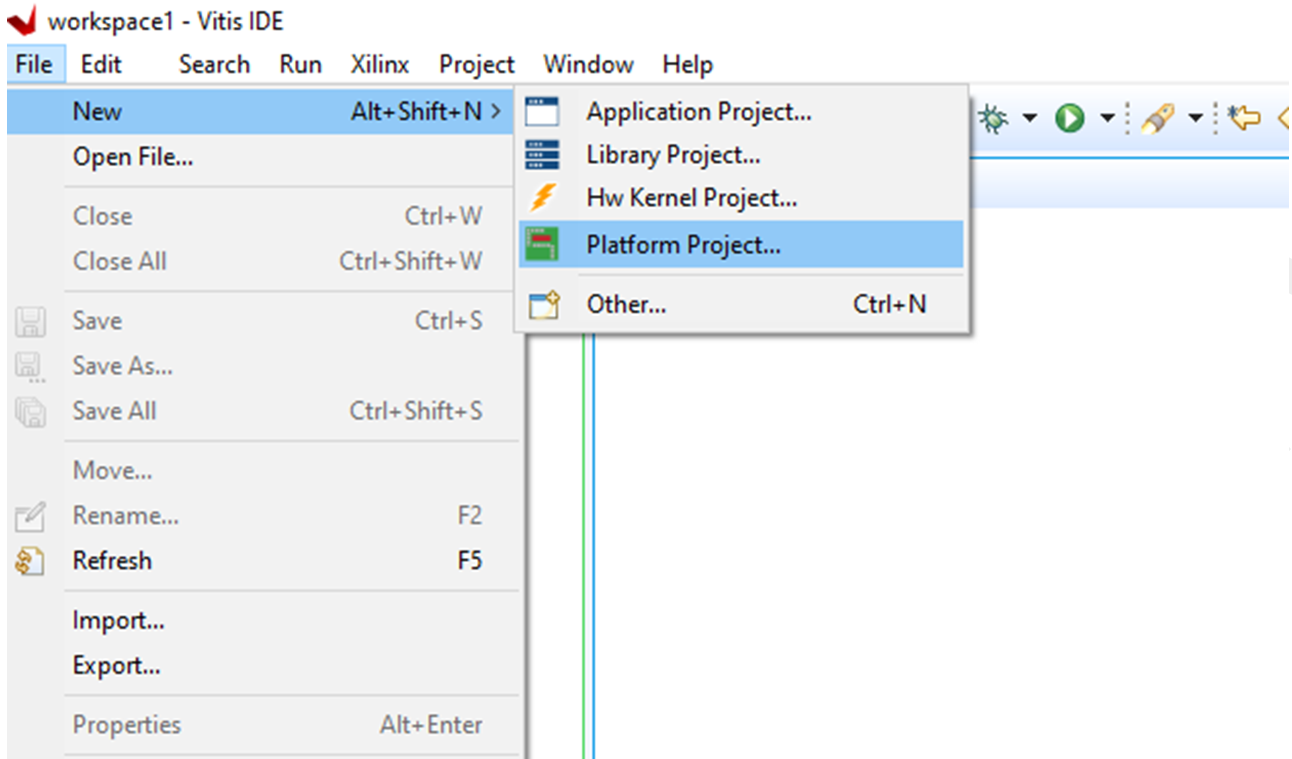

- 打開 File 菜單，轉到 New，然后點擊
Platform Project（請參閱圖 6-1）。

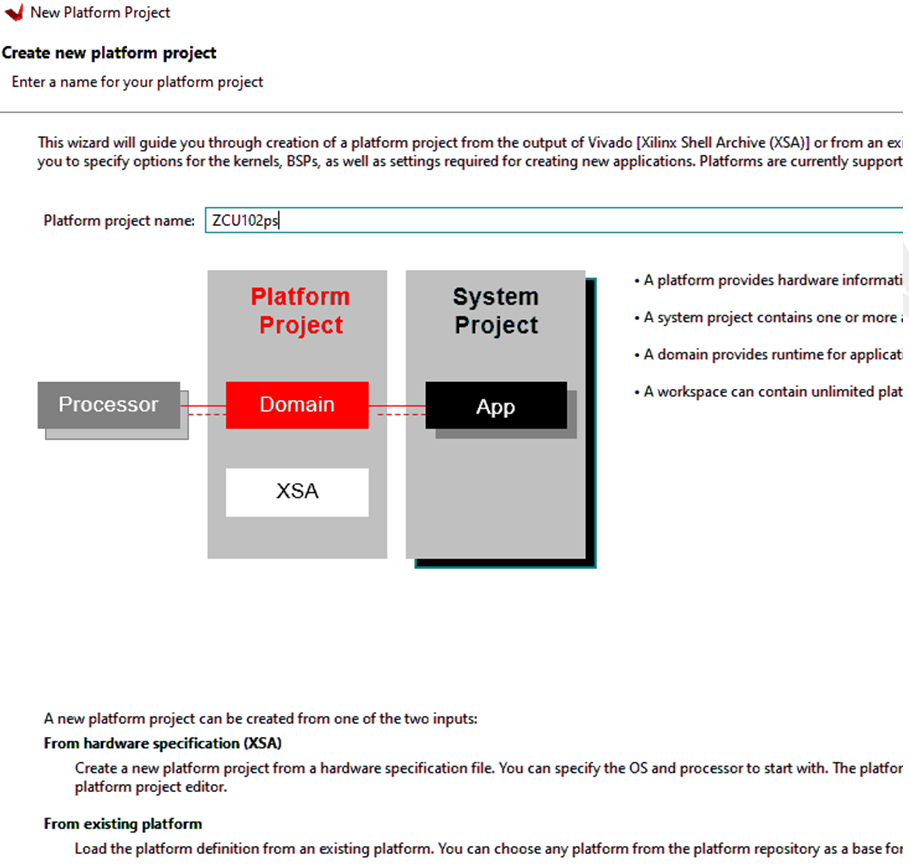

圖 6-1 新建平臺項目 - 輸入所需的平臺名稱。以名稱
ZCU102ps 為例（請參閱圖 6-2）。
圖 6-2 平臺項目的命名 - 命名新平臺后，將出現一個菜單（請參閱圖 6-3）。選擇 XSA（Xilinx 支持存檔）文件。

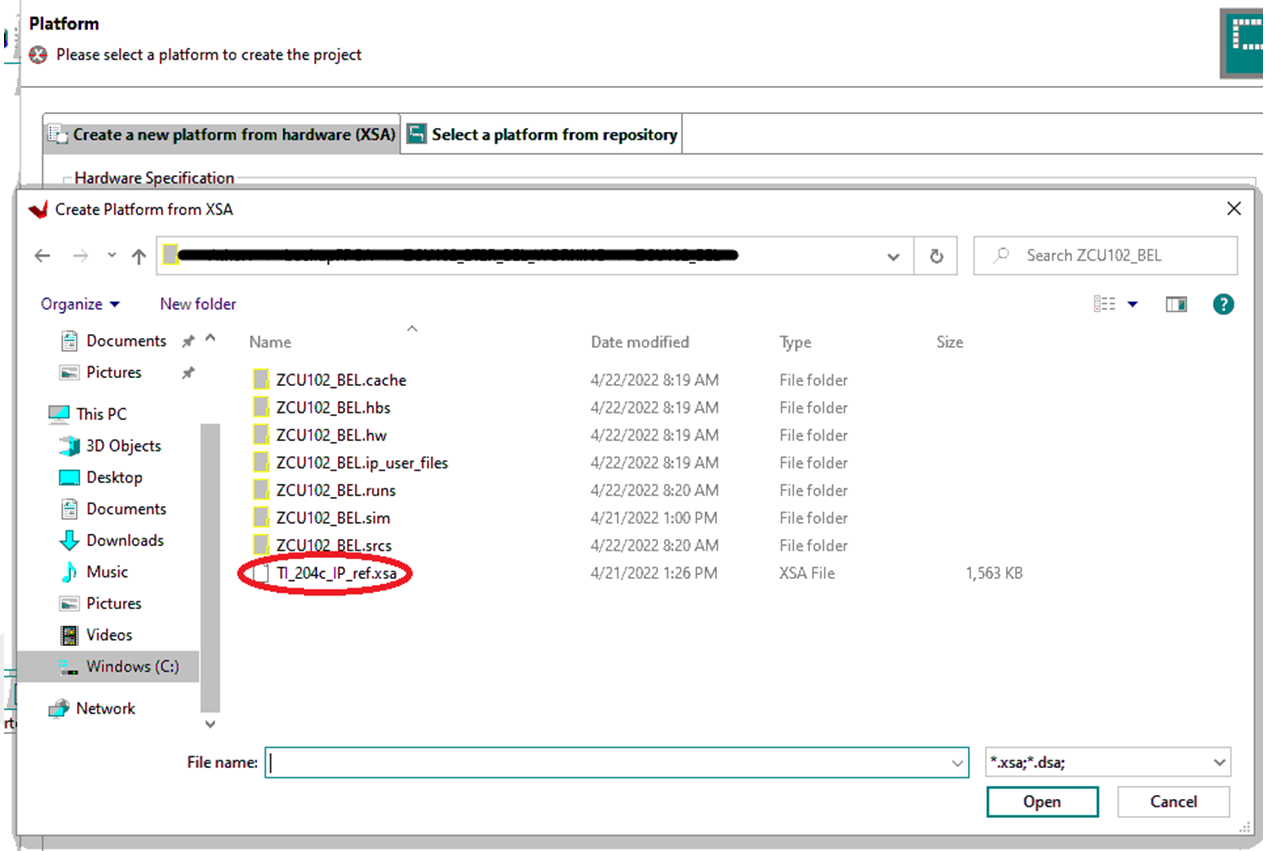

圖 6-3 硬件規格 - 從 FPGA
文件夾中瀏覽并選擇與本文檔共享的 .XSA 文件（請參閱圖 6-4）。

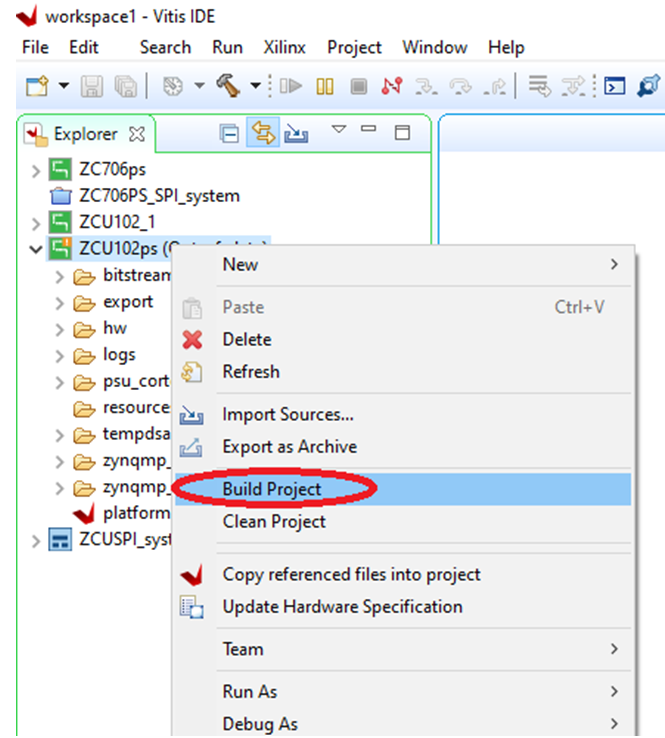

圖 6-4 選擇平臺 - 右鍵點擊新平臺工程以打開下拉菜單。點擊 Build Project
開始構建（請參閱圖 6-5）。這可能需要一些時間才能構建完成。
圖 6-5 構建新工程
