ZHCUBS5 December 2023
2.5.5.2 GPMC 存儲器占用空間
AM263x controlCARD 集線站采用 56 引腳 QFN-SMD 封裝引腳排列，適用于 AM263x SoC 上 GPMC0 外設。

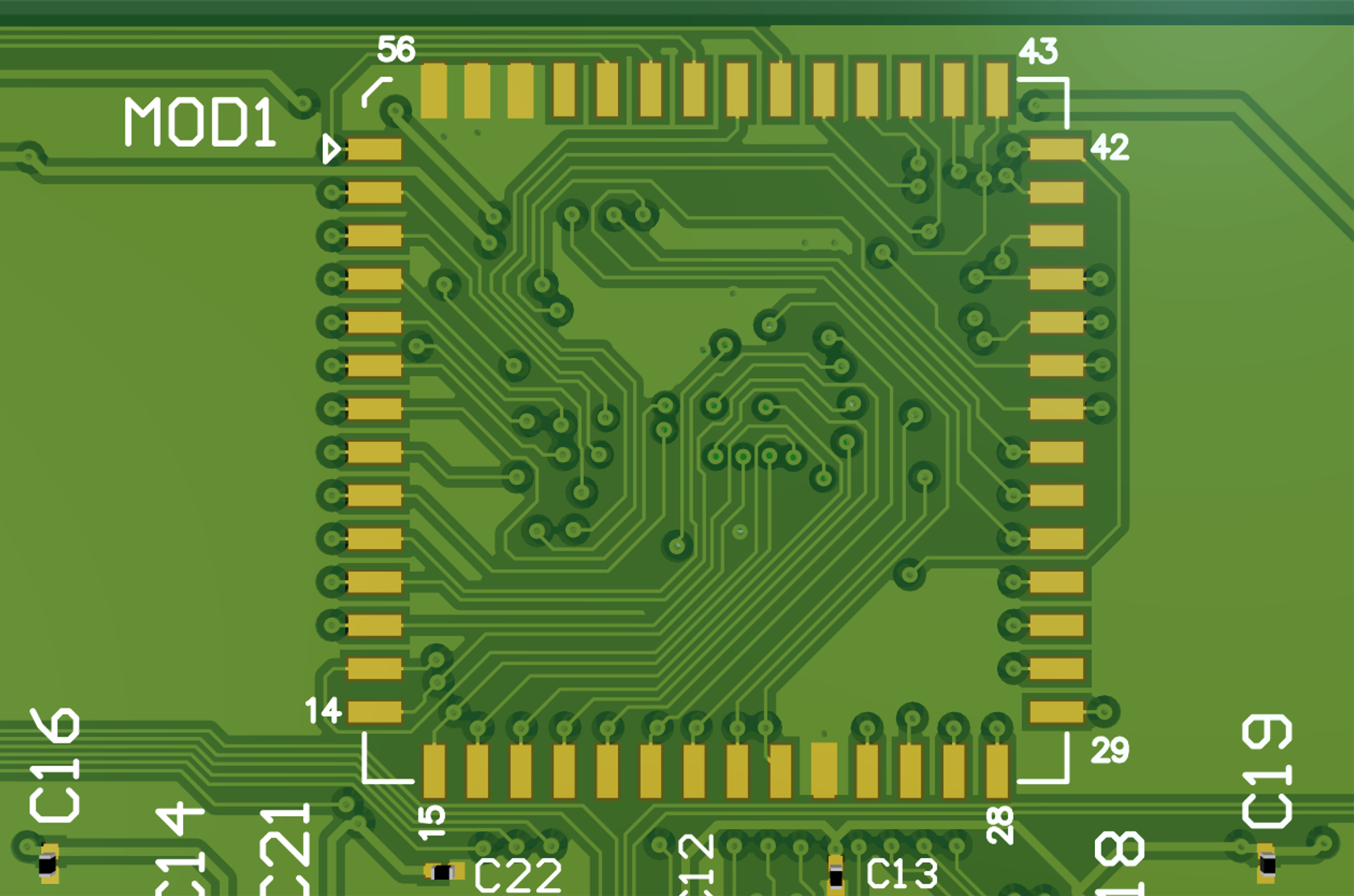

圖 2-13 GPMC 存儲器占用空間可在這個占用空間內焊接具有 AM263x SoC 所支持存儲器類型的定制 PCB，從而讓用戶能夠更加靈活地使用不同存儲器類型進行開發，并且不會局限于板載 PSRAM 模塊。AM263x controlCARD 集線站的設計套件中包括 NOR 閃存 PCB 的參考設計。以下是存儲器占用空間的引腳排列。
注： TMDSHSECDOCK-AM263 的修訂版 A 需要使用藍線修復來為 GPMC 占用空間提供 3.3V 電壓。該占用空間的引腳 1 和引腳 52 以電氣方式連接在一起，但不連接到 3.3V 電源。用藍線從附近的接頭 J23 連接到這些引腳之一，以便為該占用空間提供 3.3V 電壓。
表 2-16 GPMC 存儲器占用空間引腳排列
| 引腳 | 信號 | 說明 |
|---|---|---|
| 1 | VDD_3V3_SYS | 3.3V 系統電源 |
| 2 | GPMC0_A0 | GPMC 地址 0 輸出。僅用于有效尋址 8 位數據非多路復用存儲器 |
| 3 | GPMC0_A1 | A/D 非多路復用模式下為 GPMC 地址 1 輸出，A/D 多路復用模式下為地址 17 |
| 4 | GPMC0_A2 | A/D 非多路復用模式下為 GPMC 地址 2 輸出，A/D 多路復用模式下為地址 18 |
| 5 | GPMC0_A3 | A/D 非多路復用模式下為 GPMC 地址 3 輸出，A/D 多路復用模式下為地址 19 |
| 6 | GPMC0_A4 | A/D 非多路復用模式下為 GPMC 地址 4 輸出，A/D 多路復用模式下為地址 20 |
| 7 | GPMC0_A5 | A/D 非多路復用模式下為 GPMC 地址 5 輸出，A/D 多路復用模式下為地址 21 |
| 8 | GPMC0_A6 | A/D 非多路復用模式下為 GPMC 地址 6 輸出，A/D 多路復用模式下為地址 22 |
| 9 | GPMC0_A7 | A/D 非多路復用模式下為 GPMC 地址 7 輸出，A/D 多路復用模式下為地址 23 |
| 10 | GPMC0_A8 | A/D 非多路復用模式下為 GPMC 地址 8 輸出，A/D 多路復用模式下為地址 24 |
| 11 | GPMC0_A9 | A/D 非多路復用模式下為 GPMC 地址 9 輸出，A/D 多路復用模式下為地址 25 |
| 12 | GPMC0_A10 | A/D 非多路復用模式下為 GPMC 地址 10 輸出，A/D 多路復用模式下為地址 26 |
| 13 | GPMC0_A11 | A/D 非多路復用模式下為 GPMC 地址 11 輸出，A/D 多路復用模式下未使用 |
| 14 | GPMC0_A12 | A/D 非多路復用模式下為 GPMC 地址 12 輸出，A/D 多路復用模式下未使用 |
| 15 | GPMC0_A13 | A/D 非多路復用模式下為 GPMC 地址 13 輸出，A/D 多路復用模式下未使用 |
| 16 | GPMC0_A14 | A/D 非多路復用模式下為 GPMC 地址 14 輸出，A/D 多路復用模式下未使用 |
| 17 | GPMC0_A15 | A/D 非多路復用模式下為 GPMC 地址 15 輸出，A/D 多路復用模式下未使用 |
| 18 | GPMC0_A16 | A/D 非多路復用模式下為 GPMC 地址 16 輸出，A/D 多路復用模式下未使用 |
| 19 | GPMC0_A17 | A/D 非多路復用模式下為 GPMC 地址 17 輸出，A/D 多路復用模式下未使用 |
| 20 | GPMC0_A18 | A/D 非多路復用模式下為 GPMC 地址 18 輸出，A/D 多路復用模式下未使用 |
| 21 | GPMC0_A19 | A/D 非多路復用模式下為 GPMC 地址 19 輸出，A/D 多路復用模式下未使用 |
| 22 | GPMC0_A20 | A/D 非多路復用模式下為 GPMC 地址 20 輸出，A/D 多路復用模式下未使用 |
| 23 | GPMC0_A21 | A/D 非多路復用模式下為 GPMC 地址 21 輸出，A/D 多路復用模式下未使用 |
| 24 | GND | 接地 |
| 25 | GPMC0_AD0 | A/D 非多路復用模式下為 GPMC 數據 0 輸入/輸出，A/D 多路復用模式下為附加的地址 1 輸出 |
| 26 | GPMC0_AD1 | A/D 非多路復用模式下為 GPMC 數據 1 輸入/輸出，A/D 多路復用模式下為附加的地址 2 輸出 |
| 27 | GPMC0_AD2 | A/D 非多路復用模式下為 GPMC 數據 2 輸入/輸出，A/D 多路復用模式下為附加的地址 3 輸出 |
| 28 | GPMC0_AD3 | A/D 非多路復用模式下為 GPMC 數據 3 輸入/輸出，A/D 多路復用模式下為附加的地址 4 輸出 |
| 29 | GPMC0_AD4 | A/D 非多路復用模式下為 GPMC 數據 4 輸入/輸出，A/D 多路復用模式下為附加的地址 5 輸出 |
| 30 | GPMC0_AD5 | A/D 非多路復用模式下為 GPMC 數據 5 輸入/輸出，A/D 多路復用模式下為附加的地址 6 輸出 |
| 31 | GPMC0_AD6 | A/D 非多路復用模式下為 GPMC 數據 6 輸入/輸出，A/D 多路復用模式下為附加的地址 7 輸出 |
| 32 | GPMC0_AD7 | A/D 非多路復用模式下為 GPMC 數據 7 輸入/輸出，A/D 多路復用模式下為附加的地址 8 輸出 |
| 33 | GPMC0_AD8 | A/D 非多路復用模式下為 GPMC 數據 8 輸入/輸出，A/D 多路復用模式下為附加的地址 9 輸出 |
| 34 | GPMC0_AD9 | A/D 非多路復用模式下為 GPMC 數據 9 輸入/輸出，A/D 多路復用模式下為附加的地址 10 輸出 |
| 35 | GPMC0_AD10 | A/D 非多路復用模式下為 GPMC 數據 10 輸入/輸出，A/D 多路復用模式下為附加的地址 11 輸出 |
| 36 | GPMC0_AD11 | A/D 非多路復用模式下為 GPMC 數據 11 輸入/輸出，A/D 多路復用模式下為附加的地址 12 輸出 |
| 37 | GPMC0_AD12 | A/D 非多路復用模式下為 GPMC 數據 12 輸入/輸出，A/D 多路復用模式下為附加的地址 13 輸出 |
| 38 | GPMC0_AD13 | A/D 非多路復用模式下為 GPMC 數據 13 輸入/輸出，A/D 多路復用模式下為附加的地址 14 輸出 |
| 39 | GPMC0_AD14 | A/D 非多路復用模式下為 GPMC 數據 14 輸入/輸出，A/D 多路復用模式下為附加的地址 15 輸出 |
| 40 | GPMC0_AD15 | A/D 非多路復用模式下為 GPMC 數據 15 輸入/輸出，A/D 多路復用模式下為附加的地址 16 輸出 |
| 41 | GPMC0_OEN_REN | GPMC 輸出使能（低電平有效）或讀取使能（低電平有效） |
| 42 | GPMC0_WEN | GPMC 寫入使能（低電平有效） |
| 43 | GPMC0_BE0N_CLE | GPMC 低字節使能（低電平有效）或命令鎖存使能 |
| 44 | GPMC0_BE1 | GPMC 高字節使能（低電平有效） |
| 45 | GPMC0_CSN0 | GPMC 片選 0（低電平有效） |
| 46 | GPMC0_WPN | GPMC 閃存寫保護（低電平有效） |
| 47 | GPMC0_WAIT0 | GPMC 外部等待指示 |
| 48 | GPIO45 | 通用輸入/輸出 |
| 49 | GPIO48 | 通用輸入/輸出 |
| 50 | GPIO46 | 通用輸入/輸出 |
| 51 | GPMC0_CLK | GPMC 時鐘 |
| 52 | VDD_3V3_SYS | 3.3V 系統電源 |
| 53 | NC | - |
| 54 | GND | 接地 |
| 55 | GND | 接地 |
| 56 | GND | 接地 |
