2.5.2 LIN
AM263x controlCARD 集線站通過使用雙 LIN 收發器 (TLIN2022A-Q1) 來支持本地互連網絡通信，該收發器將 AM263x SoC 的 LIN 總線通道 LIN1 和 LIN3 輸出到一對 3 引腳接頭的第二個引腳。

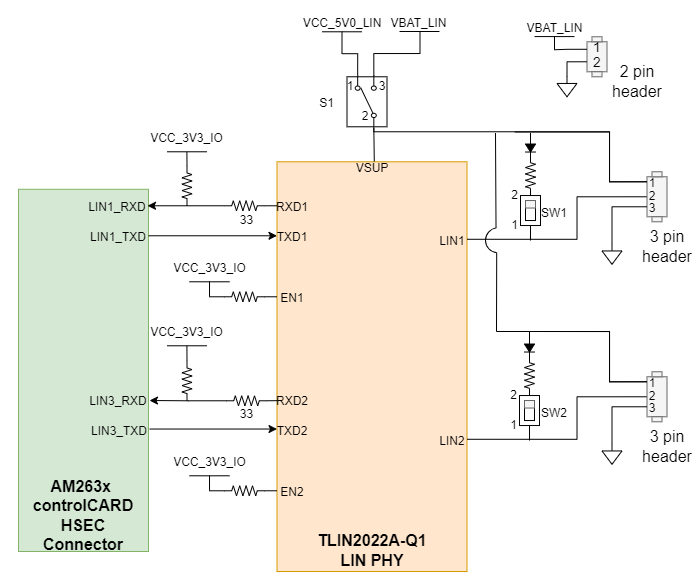

圖 2-8 LIN 收發器LIN 收發器具有電源輸入 VSUP 和器件電源電壓。AM263x SoC LIN1 數據發送數據輸入映射到收發器的 TXD1，而 AM263x SoC LIN3 數據發送數據輸入映射到收發器的 TXD2。收發器 RXD1 的 LIN 接收數據輸出映射到 AM263x SoC 的 LIN1 RX 信號，收發器 RXD2 的數據輸出映射到 AM263x SoC 的 LIN3 RX 信號。RXD1 和 RXD2 網絡都具有靠近收發器的串聯端接電阻器。
AM263x SoC 沒有用于 LIN RX 信號的集成上拉電阻器，因此，使用外部上拉電阻器來連接 I/O 電源電壓。
AM263x controlCARD 集線站包括一個單極雙擲開關 (S1)，以控制 LIN 收發器的電壓電源。
表 2-12 LIN 開關邏輯
還有兩個單極單擲開關（SW1、SW2）來驅動 LIN 節點應用。SW1 控制 LIN1，SW2 控制 LIN3。
| LIN 電壓開關位置 (S1) | 電壓電源 |
|---|---|
| 引腳 1-2 | VMAIN，USB-C 連接的 5V 電源輸出 |
| 引腳 2-3 | VBAT_LIN，來自 2 引腳接頭的引腳 1 的外部電壓電源 |
表 2-13 LIN 節點應用開關
AM263x controlCARD 集線站上拉每個 LIN 收發器通道的使能引腳，在啟動 I/O 電壓電源時可使收發器處于正常運行模式。
| LIN 節點應用開關位置（SW1、SW2） | LIN 節點應用 |
|---|---|
| 引腳 1 | 器件節點應用 |
| 引腳 2 | 控制器節點應用 |
