ZHCUBS5 December 2023
2.2.1 使用 USB Type-C 連接器的電源輸入

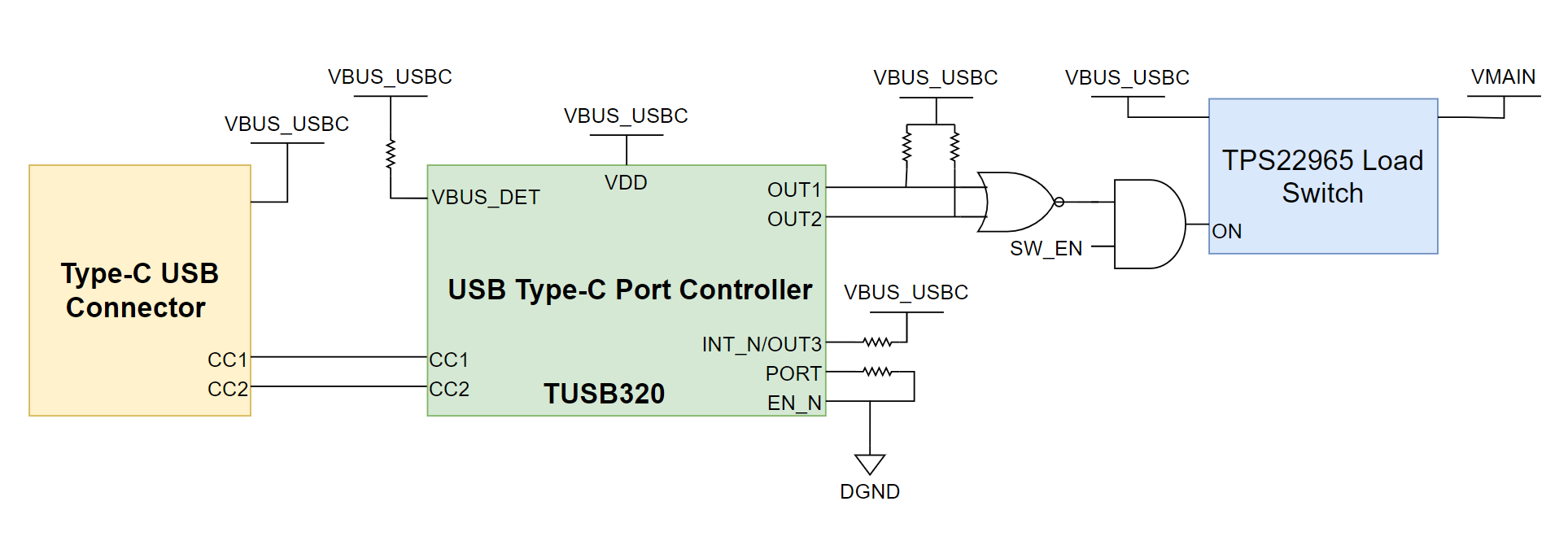

AM263x controlCARD 集線站通過 USB Type-C 連接供電。USB Type-C 電源能夠提供 3A、5V 的輸出，而且應能通過 CC1 和 CC2 信號廣播拉電流能力。在此 EVM 上，USB Type-C 連接器的 CC1 和 CC2 與端口控制器 IC (TUSB320IRWBR) 相連。此器件使用 CC 引腳來確定端口連接/分離、電纜方向、角色檢測以及 Type-C 電流模式的端口控制。CC 邏輯根據檢測到的角色來確定 Type-C 電流模式為默認模式、中等模式還是高級模式。
端口引腳通過電阻下拉至接地，以將 IC 配置為向上面向端口 (UFP) 模式。實施 VBUS 檢測來確定 UFP 模式下是否連接成功。OUT1 和 OUT2 引腳連接到或非門。OUT1 和 OUT2 引腳上的低電平有效表明在連接狀態下存在高電流 (3A)，使負載開關 (TPS22965DSGT) 提供 VBUS_USBC 電源，該電源為其他穩壓器供電，從而為器件生成電源軌。
在 UFP 模式下，該端口控制器 IC 在兩個 CC 引腳上始終存在下拉電阻器。該端口控制器 IC 還會監控 CC 引腳上與由所連 DFP 表明的 Type-C 模式電流相對應的電壓電平。該端口控制器 IC 會去除 CC 引腳的抖動，并等待 VBUS 檢測后成功連接。作為 UFP，該端口控制器器件通過 OUT1 和 OUT2 GPIO 檢測并將 DFP 廣播的電流電平通信到系統中。
AM263x controlCARD 集線站的電源要求為 5V、3A，如果電源無法提供所需功率，或非門的輸出會變為低電平來禁用 VBUS_USBC 電源開關。因此，如果不滿足電源要求，除 VCC_3V3_SYS 以外的所有電源都將保持關閉狀態。只有電源能夠提供 5V、3A，此電路板才能完全通電。
| OUT1 | OUT2 | 廣播 |
|---|---|---|
| H | H | 未連接狀態下的默認電流 |
| H | L | 連接狀態下的默認電流 |
| L | H | 連接狀態下的中等電流 (1.5A) |
| L | L | 連接狀態下的高電流 (3.0A) |
AM263x controlCARD 集線站包括基于每個電源軌的分立式穩壓器的電源解決方案。在電源的初始階段，由 Type-C USB 連接器提供的 5V 電壓用于生成 controlCARD 集線站所需的所有必要電壓。
分立式直流/直流降壓穩壓器用于生成 AM263x 片上系統 (SoC) 及集線站和已連接 controlCARD 上的其他外設所需的電源。
一個直流/直流降壓穩壓器 (TPS62172DSGT) 用于從主 5V 電源生成 3.3V 電源。
