如果啟用了 CRC，則在標準 3 字節 I2C 讀取模式下，該 GUI 可用于計算單個數據包的 CRC 并從 TMAG3001 讀回 CRC 字節。

1. 在 GUI 寄存器頁面中：

   1. 選擇 DEVICE_CONFIG_1 寄存器并檢查以下各項：

      1. 確保 CRC_EN 寄存器位的下拉菜單選項顯示 1h = CRC 啟用

      2. 確保 I2C_RD 寄存器位的下拉菜單選項顯示 0h = 標準 I2C

   2. 使用位于寄存器映射頂部的 Device 字段來選擇要使用 I2C 總線上的哪個 EVM。

2. 轉到 Results Data 頁面中的 CRC 選項卡（請參閱圖 4-17）。

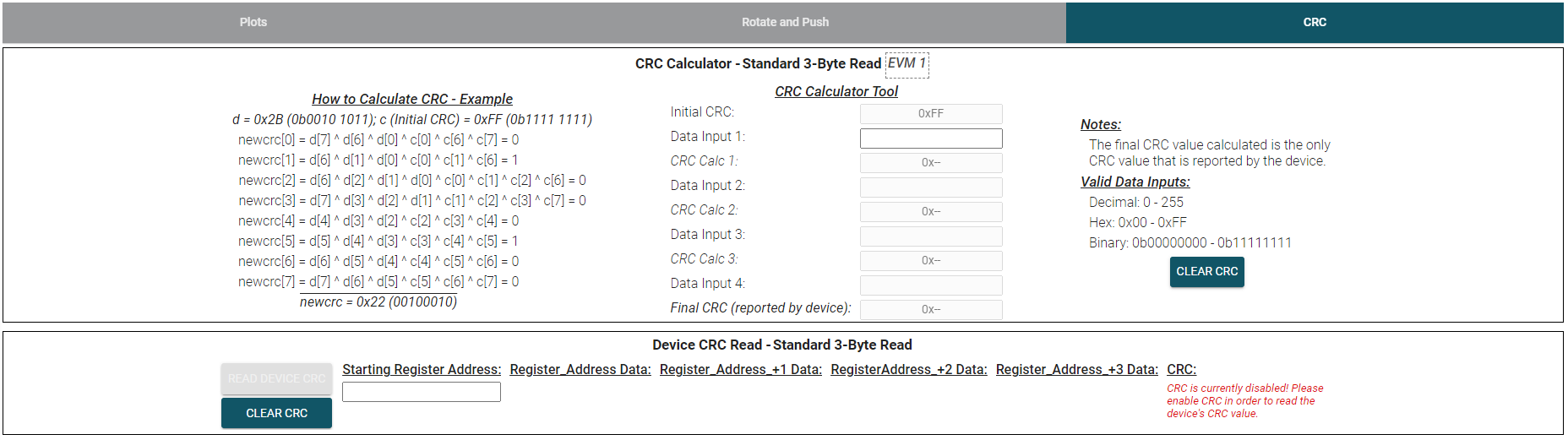

   圖 3-17 CRC GUI 頁面
3. 器件 CRC 讀取 - 標準 3 字節讀取
   1. 輸入 Starting Register Address 以從所選寄存器以及以下 3 個寄存器和 CRC 字節中執行標準的 3 字節數據讀取。對于此示例，寄存器 0x12 被用作 Starting Register Address（參閱下面的圖 4-18）。
      注： 如果執行任何數據寄存器的讀取，請確保相關磁通道已啟用（如果想要讀取有效數據）。

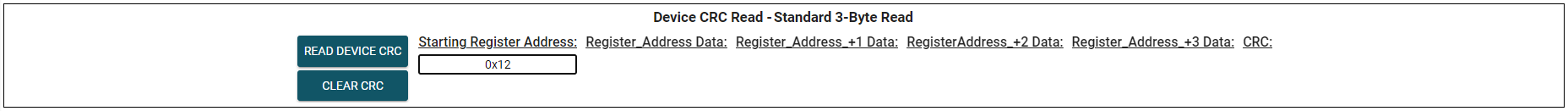

      圖 3-18 器件 CRC 讀取 - 起始寄存器地址

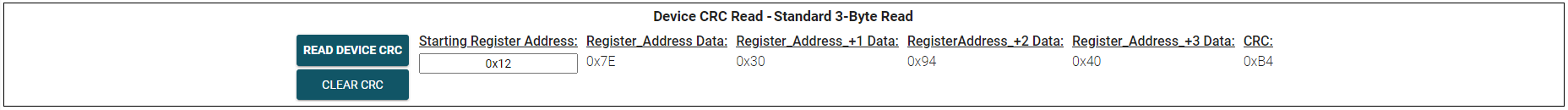

   2. 按下 Read Device CRC 按鈕以讀取 4 個字節的數據以及 CRC 字節（參閱下面的圖 4-19）。
      圖 3-19 器件 CRC 讀取 - 標準 3 字節讀取
4. CRC 計算器 - 標準 3 字節讀取
   1. 由于器件所報告的 CRC 字節基于剛剛四個寄存器字節的 CRC 計算結果，為了重現 TMAG3001 發送的 CRC 字節，用戶必須在計算器工具中輸入 4 個字節的數據。
   2. 對于此示例，器件從圖 4-19 讀取的數據將用于驗證器件讀回的 CRC。
      1. 首先，輸入 Register_Address 讀回的數據，在本例中為 0x7E（參閱下面的圖 4-20）。

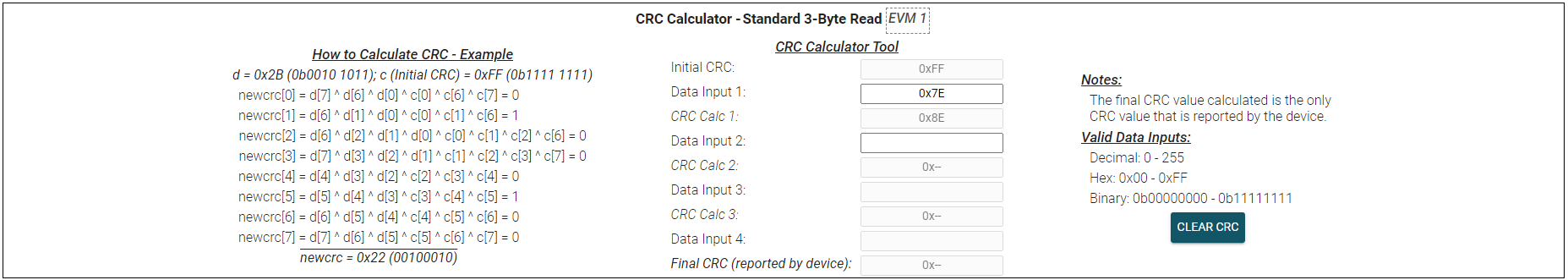

         圖 3-20 CRC 數據計算 1

         1. 輸入 Data Input 1 后，將根據數據表中顯示的 CRC 計算公式計算該數據包的 CRC Calc 1，計算結果可在 CRC Calculator Tool 左側的 How to Calculate CRC - Example 下方找到。

      2. 將器件讀回的其余數據輸入 Data Input 框中（參閱下面的圖 4-21）。Final CRC (reported by device) 所示的值應與圖 4-19 中所報告的 CRC 字節相同。

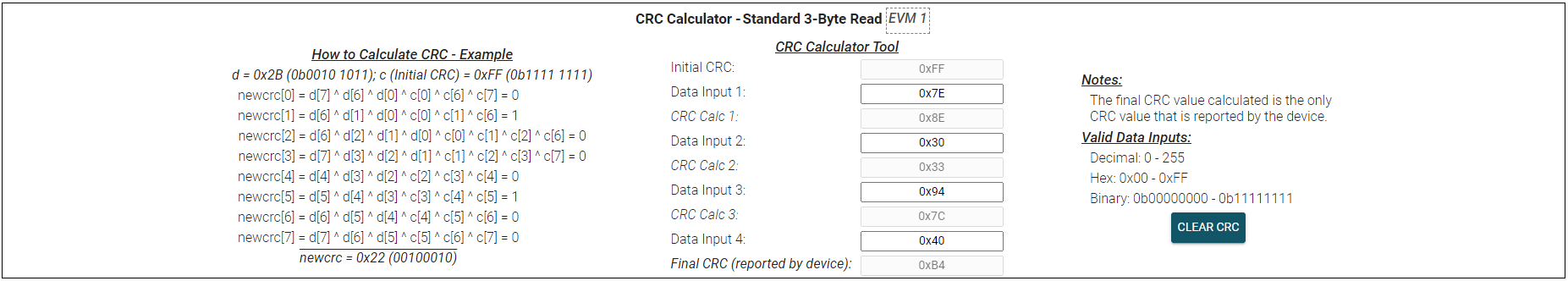

         圖 3-21 最終 CRC 計算結果
