TMAG3001EVM 附帶一個 3D 打印的旋推模塊。若要使用旋推演示，請執行以下步驟：

1. 將旋推模塊連接到 EVM（請參閱圖 4-12 展示的示例，了解如何將此模塊連接到 EVM 的 A1 部分）。

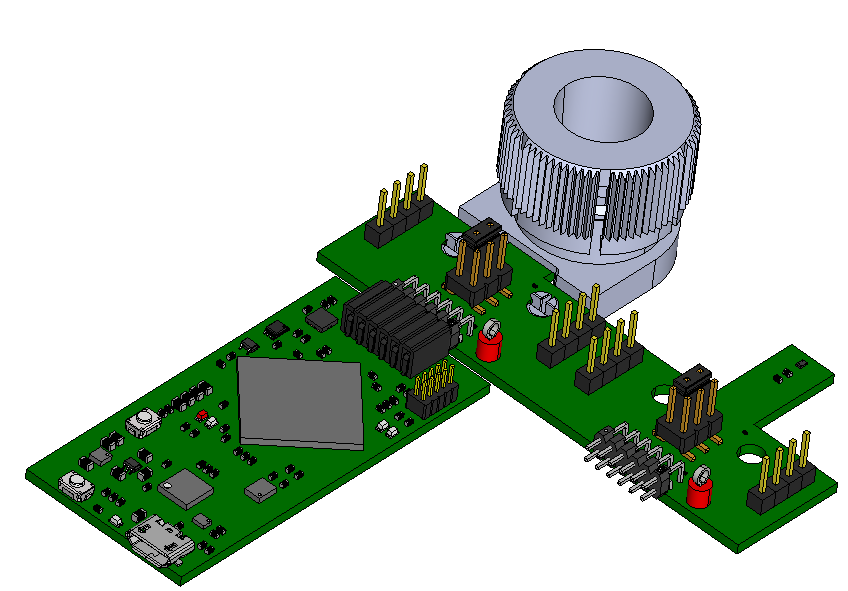

   圖 3-12 EVM 上的旋推模塊
2. 在 GUI 寄存器頁面中：
   1. 選擇 DEVICE_CONFIG_2 寄存器并檢查以下各項：
      1. 確保 OPERATING_MODE 寄存器位的下拉菜單選項為 0h = 待機模式
      2. 確保 TRIGGER_MODE 寄存器位的下拉菜單選項為 0h = 轉換從 I2C 開始 - 默認
   2. 點擊 SENSOR_CONFIG_1 寄存器并選擇 MAG_CH_EN 下拉菜單下的 3h = 啟用 X、Y 選項，以啟用 X 和 Y 通道。
   3. 點擊 SENSOR_CONFIG_2 寄存器并將 X_Y_RANGE 下拉菜單設置為以下選項之一（請注意，X 和 Y 軸將選擇相同的范圍選項；但 Z 軸的范圍可獨立于 x 和 y 軸的范圍設置）：
      1. 如果 EVM 的 TMAG3001A1 部分連接到 SCB，請選擇 1h = ±80 mT 選項。請注意，此演示不適用 40mT 范圍，因為旋推模塊產生的磁通密度大于 40mT，所以要選擇 80mT 范圍。
      2. 如果 EVM 的 TMAG3001A2 部分連接到 SCB，請選擇 0h = ±120mT - DEFAULT 選項。這里也可以使用 240mT，但使用此范圍得到的結果不如使用 120mT 范圍精確。
   4. 可選：點擊 SENSOR_CONFIG_2 寄存器，將 ANGLE_EN 下拉菜單設為 1h = X 1st, Y 2nd。執行此步驟可實現 TMAG3001 的角度測量計算。

   5. 將寄存器映射頂部的 Device 設置為 I2C 總線上所需的 EVM。

   6. 在寄存器映射頂部，將 Auto Read 設置為 As fast as possible。
3. 轉到 Results Data 頁面中的 Rotate & Push 選項卡（請參閱圖 4-13）。

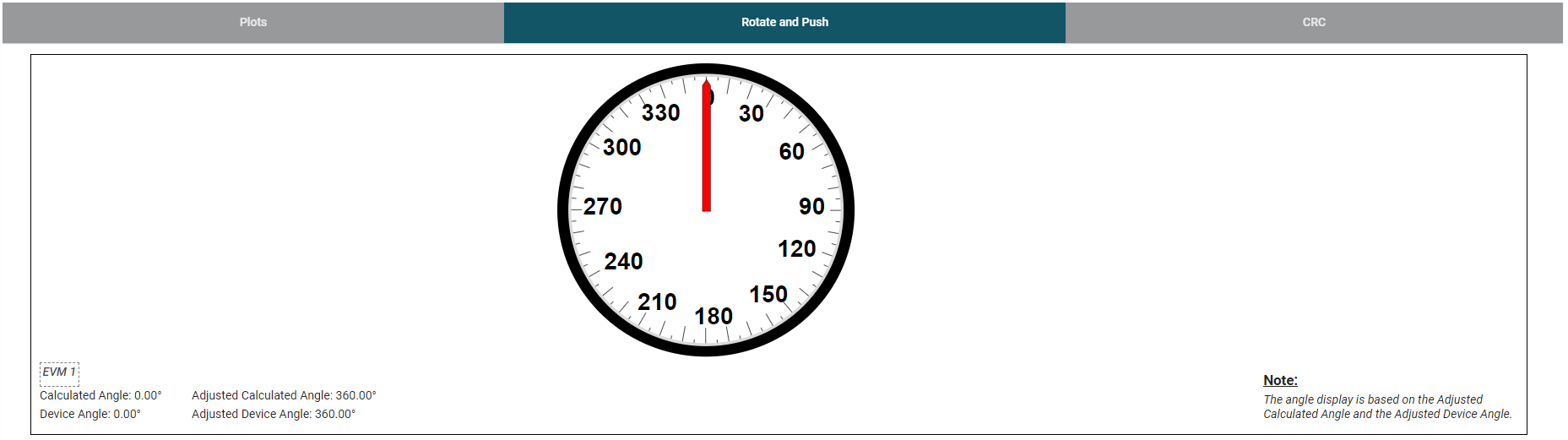

   圖 3-13 旋推 GUI 頁面
4. 用戶在扭動旋推模塊的旋鈕時，轉盤上顯示的角度和轉盤下的文本也會相應改變。點擊 Plots 選項卡并按 Collect Data，可看到此過程中生成的 X 和 Y 通道波形（圖 4-14）、Z 通道和溫度測量（圖 4-15），以及器件角度測量和幅度（圖 4-16）。按 Collect Data 會將 Auto Read 設置為 Off。

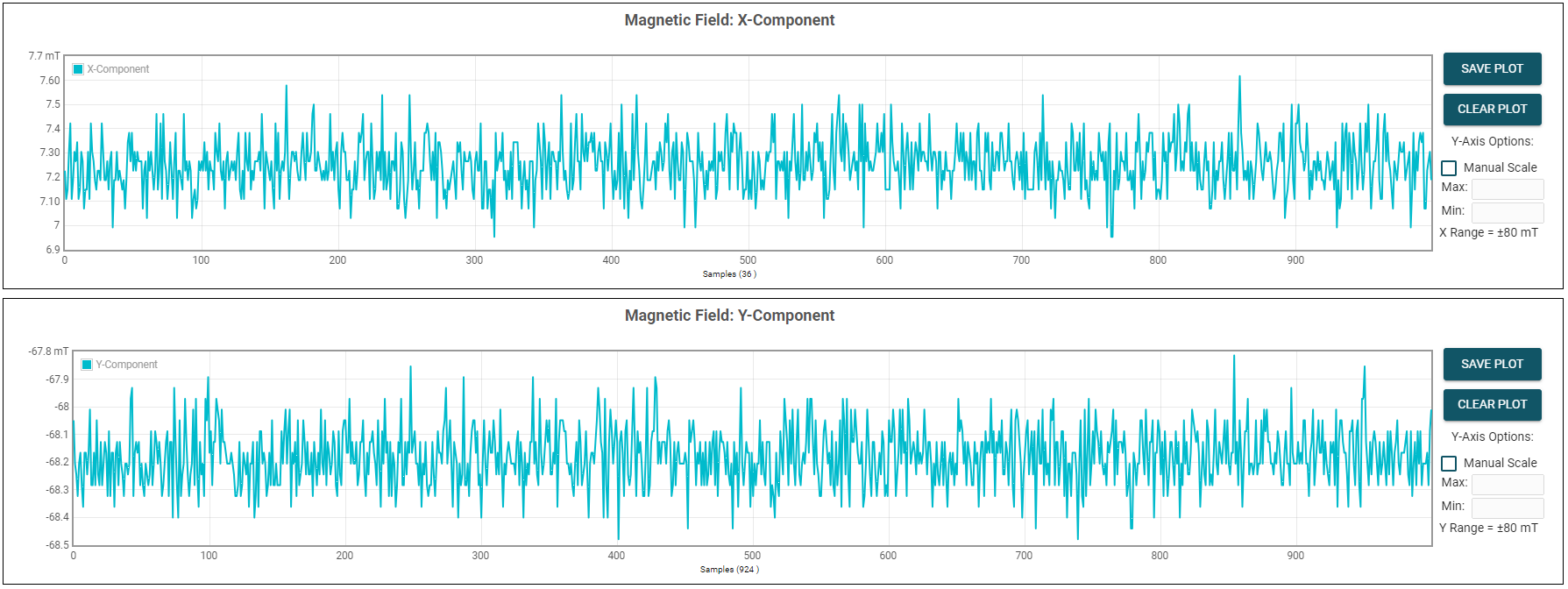

   圖 3-14 X 和 Y 通道 GUI 圖

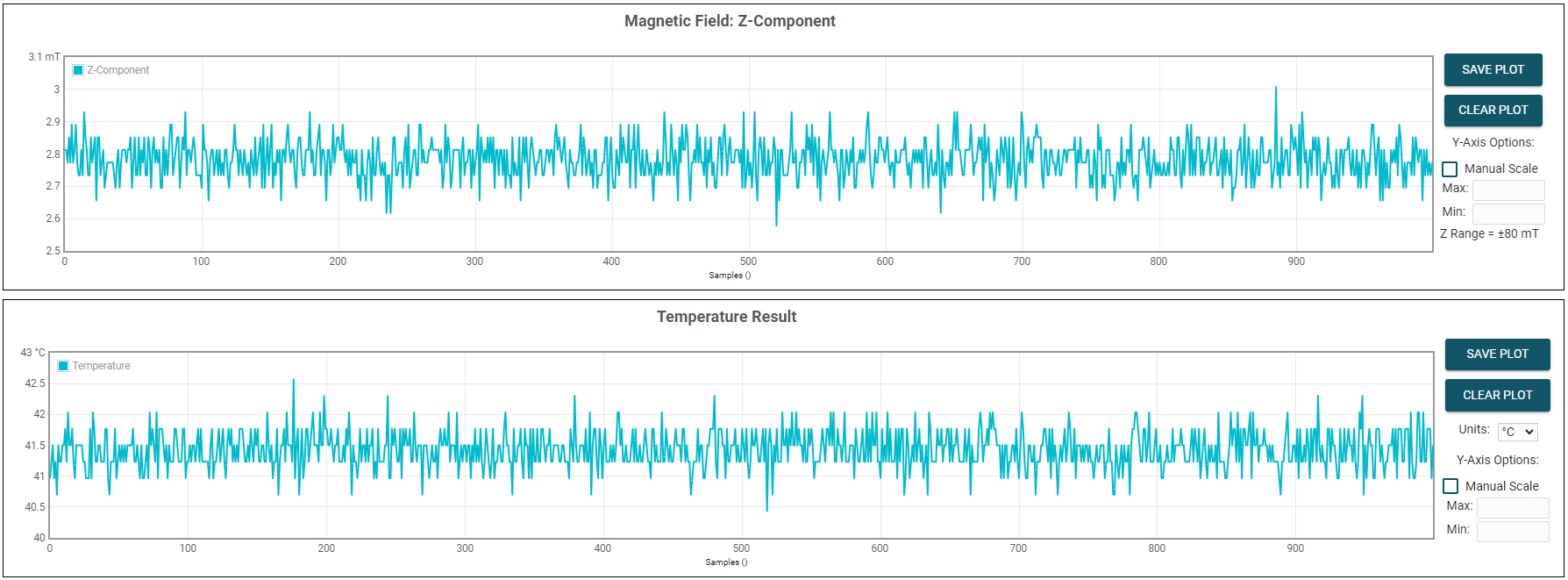

   圖 3-15 Z 通道和溫度測量圖

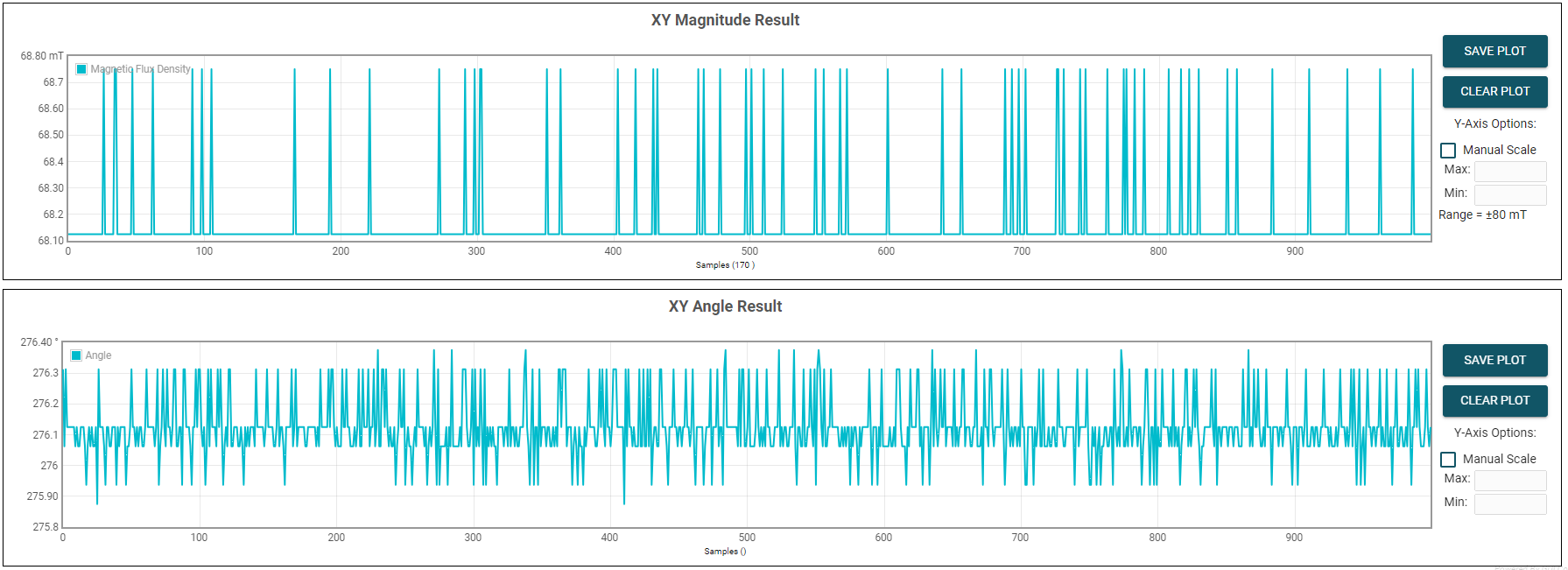

   圖 3-16 器件的角度測量和器件的幅度圖
5. 按 STOP COLLECT 按鈕停止采集數據。
6. 測試特定 TMAG3001 器件型號后，請確保首先從 PC 斷開 SCB USB 電纜，然后再將 SCB 連接到與另一 TMAG3001 器件型號關聯的 EVM 板的另一部分。斷開電纜后，與另一 TMAG3001 型號關聯的 EVM 板的部分必須連接到 SCB，然后再將 SCB USB 電纜重新連接到 PC。
