若要操作 GUI，請執行以下步驟：

1. 按照節 3.2.1.3.1中所述連接和啟動 GUI。
2. 將 EVM 連接到 GUI 后，關閉彈出的 README.md 文件頁面。靠近 GUI 左下角的文本為 Hardware Connected。
   圖 3-7 硬件已連接

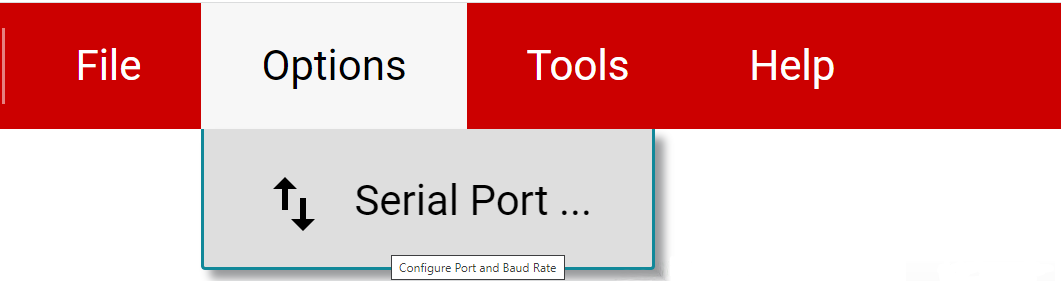

   1. 如果 Hardware Connected 未顯示在 GUI 的左下角，請?jiān)?Options >> Serial Port 下檢查不同的硬件 COM 端口。
      圖 3-8 更改串行端口
   2. 如果硬件仍然沒有連接，則確保使用的 GUI 和 EVM 組合正確無誤。
3. 點擊圖 4-9 所示的 Configuration 圖標（左側的菜單中也提供了該圖標），選擇 I2C 總線上的 TMAG3001EVM 數量，并選擇 ADDR 引腳連接到哪個引腳。
   圖 3-9 配置頁面圖標
   注：

   如果在操作過程中的任何時候與 ADDR 引腳相連的引腳發生更改，請返回到“Configuration”頁面，更新 ADDR Pin Connection，以便反映此更改。

4. 點擊圖 4-10 所示的 Registers 圖標（左側的菜單中也提供了該圖標），以查看寄存器映射，更改器件設置，并啟用寄存器自動讀取。有關寄存器或寄存器位字段的問題，請選擇 圖標。有關寄存器的更多問題，請查看數據表 (SLYS053)。
   圖 3-10 寄存器頁面圖標
5. 點擊圖 4-11 所示的 Plots 圖標（左側的菜單中也提供了該圖標），以查看和保存來自結果寄存器的圖形數據。此屏幕展示從相應的 TMAG3001 結果寄存器中得到的 x 軸、y 軸、z 軸、角度、幅度和溫度圖。這些圖已轉換為真實單位 mT 和度。點擊相應圖表上的 SAVE PLOT 按鈕來保存特定圖表。
   圖 3-11 曲線圖頁面圖標
